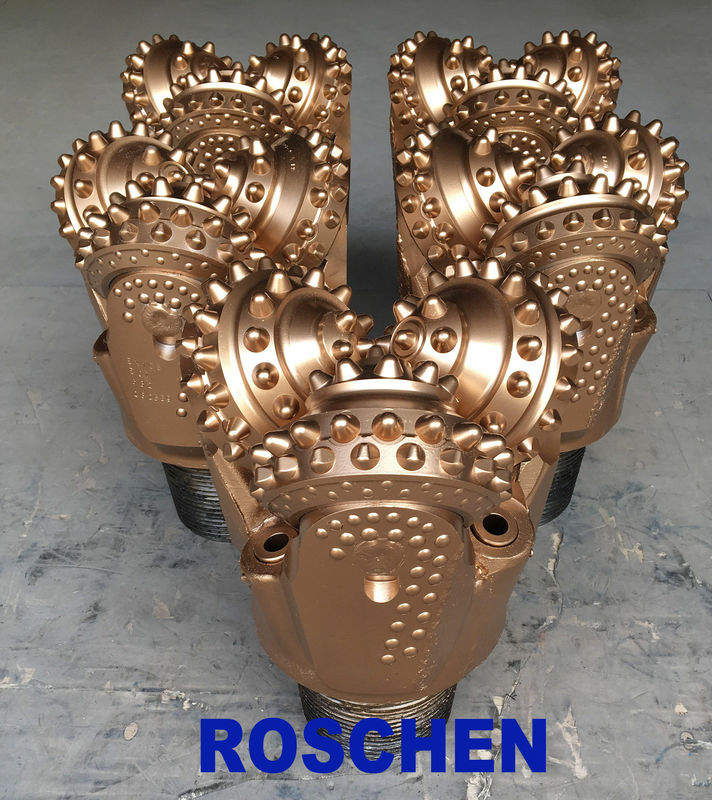

ดอกสว่าน Tricone Rock 8 1/2 "/ TCI Tricone Bit / Oil Well Drill Bit
กลไกการทำลายหินของบิตไตรกรวย
1. การบดอัด
เมื่อบิตรูปกรวยทำงานที่ด้านล่างของบ่อการกระแทกของฟันบนหินโดยการสั่นสะเทือนตามยาวของบิตเป็นวิธีหลักในการทำให้หินแตกโดยลูกกลิ้งเมื่อดอกสว่านหมุนฟันจะถูกกดลงในหินด้วยความเร็วระดับหนึ่งวิธีการบดนี้คล้ายกับความดันคงที่ในการทดสอบการบดการกดฟันลงในหินต้องใช้แรงกดและเวลาสัมผัสที่เฉพาะเจาะจงเพียงพอดังนั้นภาระตามแนวแกนของฟันของลูกกลิ้งบิตบนหินจึงรวมถึงความดันสถิตและภาระกระแทกความดันในการเจาะที่ใช้กับดอกสว่านเป็นส่วนที่มีความดันคงที่แรงกระแทกถูกสร้างขึ้นโดยดอกสว่านเมื่อด้านล่างของบ่อหมุนเพื่อให้ระบบสตริงดอกสว่านถูกบีบอัดและยืดออกอย่างต่อเนื่องและสายสว่านล่างจะส่งพลังงานการเปลี่ยนรูปแบบยืดหยุ่นของรอบไปยังที่ผลิตโดยกรวย นี่คือที่มาของแรงกดกระแทกของฟันเมื่อดอกสว่านแตกหินการเพิ่มแรงกดกระแทกของดอกสว่านต่อการก่อตัวสามารถเพิ่มประสิทธิภาพของหินหักได้
2. เลื่อนเฉือน
ในหินที่มีความเป็นพลาสติกสูงกว่านอกจากการกระแทกของฟันบนหินด้านล่างแล้วยังต้องให้ฟันมีผลกระทบกับพื้นดินด้วยเพื่อให้ฟันตัดหินเพื่อขยายผลการบดของหินเป็นสิ่งสำคัญเมื่อเจาะในรูปแบบอ่อนมาตรการที่จะทำให้เกิดการลื่นไถลเมื่อกรวยถูกรีดที่ด้านล่างของบ่อคือ super-top, compound cone และ shift axis
(1) สุดยอดด้านบนสุดหมายความว่าส่วนบนสุดของกรวยอยู่เหนือเส้นกึ่งกลางของดอกสว่านระยะห่างจากด้านบนของกรวยถึงกึ่งกลางเรียกว่าซุปเปอร์ท็อปปิ้งยิ่งระยะซูเปอร์ - ท็อปมีขนาดใหญ่เท่าใดปริมาณการเลื่อนก็จะมากขึ้นเท่านั้นด้านบนสุดทำให้เกิดการเลื่อนในทิศทางสัมผัสและหินระหว่างฟันและฟันบนวงแหวนของกรวยแต่ละอันจะถูกตัดออก
(2) กรวยที่ซับซ้อนกรวยผสมทำให้กรวยลื่นไปในทิศทางสัมผัสและเช่นเดียวกับยอดบนสุดหินที่อยู่ระหว่างฟันและฟันบนวงแหวนของกรวยแต่ละอันจะถูกตัดออก
(3) แกนเปลี่ยนเกียร์การขยับเพลาหมายความว่าแกนของกรวยถูกแปลเป็นระยะทางที่สัมพันธ์กับแกนของบิตระยะนี้เรียกว่าฐานล้อที่ขยับหากฐานล้อเปลี่ยนเกียร์มีขนาดใหญ่ขึ้นจำนวนการเลื่อนของกรวยจะมากขึ้นและเอฟเฟกต์การตัดจะใหญ่ขึ้นเพลาเปลี่ยนเกียร์ทำให้ฟันเลื่อนไปตามแนวแกนและหินระหว่างเฟืองวงแหวนบนกรวยจะถูกตัด
3. การเฉือนของฟันเอง
เมื่อฟันถูกกินเข้าไปในหินภายใต้การกระทำของความดันตามแนวแกน (ความดันในการเจาะ) พื้นผิวลิ่มของฟันจะสร้างแรงเฉือนในแนวนอนบนหินที่สัมผัสกับมันและหินจะเกิดการหักเฉือนตามแนวระนาบเฉือน กับฟันย้ายเพื่อเอาหินหักซึ่งเป็นผลกระทบของการเฉือนของฟันบนหิน
| Tricone Rolle Bits คุณสมบัติของผลิตภัณฑ์: | |
| รุ่น | Tricone กัดฟันสำหรับบ่อน้ำ TCI bits tricone สำหรับน้ำได้ดี |
| รหัส IADC |
116117126 127136137 216 217226 316 317 326 327 336 337 115125135215225235315325335 114 124 214 314 111121 131 346 347 |
|
417 427 437 517527537617627637737837832415425438 445 5256256354164327 436446447 516526 537 547 516536535 |
|
| ประเภทแบริ่ง | H - แบริ่งแรงเสียดทานG - แบริ่งลูกกลิ้ง;F - แบริ่งลอย |
| ประเภทการปิดผนึก | HJ (แบริ่งวารสารปิดผนึกโลหะ) |
| HA (แบริ่งวารสารยางปิดผนึก) ประเภทแบริ่งระบายความร้อนด้วยอากาศ | |
| ขนาด | ตั้งแต่ 2 7/8 "ถึง 26" ขนาดใหญ่ขึ้นสำหรับบิตเปิดรูบิตรีมเมอร์ |
| วัสดุ | โลหะผสมเหล็กทังสเตนคาร์ไบด์แทรก |
| คุณสมบัติพิเศษ | 1) ฟัน Y-Conical 2) ฟัน X-chisel 3) K- ฟันกว้าง 4) การป้องกัน G-Gague |
| การก่อตัวที่เกี่ยวข้อง | อ่อนมากนุ่มปานกลางอ่อนแข็งแข็งปานกลางก่อยากมาก |
| แอปพลิเคชัน |
ปิโตรเลียมและก๊าซ, บ่อน้ำ, อุตสาหกรรมเหมืองแร่และเปลือกโลก, แหล่งน้ำมัน, การก่อสร้างความร้อนใต้พิภพการคว้านทิศทางและงานฐานรากใต้ดิน |
| ไม่ | TRICONE ROCK BIT ขนาด | API เธรด REG.PIN | |
| ใน | มม | ||
| 1 | 3 3/4 | 95.3 | 2 3/8 |
| 2 | 3 7/8 | 98.4 | 2 3/8 |
| 3 | 4 1/8 | 104.8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114.3 | 2 3/8 |
| 6 | 4 5/8 | 117.5 | 2 7/8 |
| 7 | 4 3/4 | 120.7 | 2 7/8 |
| 8 | 4 7/8 | 123.8 | 2 7/8 |
| 9 | 5 1/2 | 139.7 | 3 1/2 |
| 10 | 5 5/8 | 142.9 | 3 1/2 |
| 11 | 5 2/3 | 143.9 | 3 1/2 |
| 12 | 4 3/4 | 146.1 | 3 1/2 |
| 13 | 5 7/8 | 149.2 | 3 1/2 |
| 14 | 6 | 152.4 | 3 1/2 |
| 15 | 6 1/8 | 155.6 | 3 1/2 |
| 16 | 6 1/4 | 158.8 | 3 1/2 |
| 17 | 6 1/2 | 165.1 | 3 1/2 |
| 18 | 6 5/8 | 168.3 | 3 1/2 |
| 19 | 6 3/4 | 171.5 | 3 1/2 |
| 20 | 7 1/2 | 190.5 | 4 1/2 |
| 21 | 7 5/8 | 193.7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212.7 | 4 1/2 |
| 24 | 8 1/2 | 215.9 | 4 1/2 |
| 25 | 8 5/8 | 219.1 | 4 1/2 |
| 26 | 8 3/4 | 222.3 | 4 1/2 |
| 27 | 9 1/2 | 241.3 | 6 5/8 |
| 28 | 9 5/8 | 244.5 | 6 5/8 |
| 29 | 9 7/8 | 250.8 | 6 5/8 |
| 30 | 10 1/2 | 266.7 | 6 5/8 |
| 31 | 10 5/8 | 269.9 | 6 5/8 |
| 32 | 11 | 279.4 | 6 5/8 |
| 33 | 11 5/8 | 295.3 | 6 5/8 |
| 34 | 12 | 304.8 | 6 5/8 |
| 35 | 12 1/4 | 311.2 | 6 5/8 |
| 36 | 12 5/59 | 312.7 | 6 5/8 |
| 37 | 13 3/8 | 314.3 | 6 5/8 |
| 38 | 12 ก.ค. 59 | 315.9 | 6 5/8 |
| 39 | 12 5/8 | 320.7 | 6 5/8 |
| 40 | 13 1/8 | 333.4 | 6 5/8 |
| 41 | 13 1/2 | 342.9 | 6 5/8 |
| 42 | 13 5/8 | 346.1 | 6 5/8 |
| 43 | 13 3/4 | 349.3 | 6 5/8 |
| 44 | 14 1/2 | 368.3 | 7 5/8 |
| 45 | 14 3/4 | 374.7 | 7 5/8 |
| 46 | 15 1/2 | 393.7 | 7 5/8 |
| 47 | 16 | 406.4 | 7 5/8 |
| 48 | 17 1/2 | 444.5 | 7 5/8 |
| 49 | 18 7/8 | 479.4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558.8 | 7 5/8 |
| 52 | 24 | 609.6 | 7 5/8 |
| 53 | 26 | 660.4 | 7 5/8 |
| 54 | 28 | 711.2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
