Core Barrels มีทั้งแบบท่อเดี่ยวแบบ Double Tube และแบบ Triple Tube
อุปกรณ์กระบอกแกน:

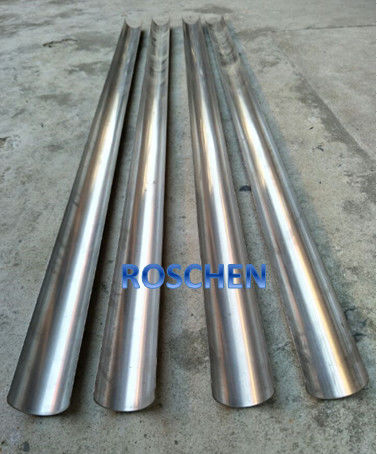

--- ประกอบหัว, ยางใน, ท่อด้านนอก, ยกหลัก, กรณียกหลัก, ท่อแยก, ล็อคการมีเพศสัมพันธ์, การมีเพศสัมพันธ์อะแดปเตอร์, เชื่อมโยงไปถึงแหวน, เสถียรภาพภายในท่อ, หยุดแหวนของ
บาร์เรลแกนคู่
--- TT Series Core Barrel
บาร์เรลแกนคู่ผนังบางเฉียบขนาดเส้นผ่าศูนย์กลางที่มีอยู่ 46 และ 56 มม. มาก
หน้าตัดบาง ๆ ช่วยให้อัตราการเจาะทะลุผ่านการขึ้นรูปได้ยากมาก พวกเขาเป็น
เหมาะสำหรับงานขุดพื้นดิน
--- T2 ซีรี่ส์หลอดแกนคู่บาร์เรล
T2 ซีรี่ส์เป็นกระบอกแกนท่อคู่ผนังบางใช้สำหรับการสำรวจพื้นผิวโดยเฉพาะการขุด
เนื่องจาก kerf บางของพวกเขาบาร์เรลหลักเหล่านี้ให้การเจาะที่รวดเร็ว มีขนาดเส้นผ่าศูนย์กลาง 46, 56, 66, 76, 86, 101 มม.
--- T6 ซีรี่ส์หลอดแกนคู่บาร์เรล
เหล่านี้คือความต่อเนื่องของซีรีย์ T2 แต่มีการออกแบบที่แข็งแรงกว่าและมีขนาดเส้นผ่าศูนย์กลางที่ใหญ่กว่า
76, 86, 101, 116. 131 และ 146 มม. พวกมันถูกนำไปใช้ในการขุดพื้นผิวและการขุดเจาะทางธรณีเทคนิค
--- LTK 48 และ LTK 60 บาร์เรลแกนคู่
ระบบถังแกน LTK ซีรีย์เป็นบาร์เรลแกนผนังที่บางกว่า T2 ซีรี่ส์ พวกเขาเสนอราคาที่คุ้มค่า
การผลิตสูงซึ่งออกแบบมาเพื่อการผลิตที่เหมาะสมและการกู้คืนแกนกลางในรูปแบบฮาร์ดร็อคเป็นพิเศษ
ขนาดที่มีจำหน่าย 48 และ 60 มม.
--- WF ซีรีย์บาร์เรลแกนคู่
พวกเขาเป็นบาร์เรลแกนธรณีเทคนิคได้รับการออกแบบมาเป็นหลักสำหรับการเจาะการก่อตัวค่อนข้างอ่อนในการใช้บิตปล่อยใบหน้า
การก่อสร้างที่เรียบง่ายและมีความยืดหยุ่นต่อความเสียหายมากกว่าถังแบบบาง แต่มีอัตราการบังคับใช้ที่ช้ากว่า
--- WG ซีรีย์บาร์เรลแกนคู่
มีบาร์เรลแกนเดี่ยวสำหรับซีรีย์ WG มีขนาด DCDMA E, A, B, N และ H
--- TBW และ TNW Core Barrels
เหล่านี้เป็นบาร์เรลแกนคู่ผนังบางเป็นชุด T2 แต่มีรู DCDMA ขนาด B และ N
ใช้สำหรับการสำรวจพื้นผิวโดยเฉพาะการขุด พื้นที่ kerf บาง ๆ ช่วยให้สามารถแทรกซึมได้อย่างรวดเร็ว
--- Wireline Double Tube Core Barrels
บาร์เรลแบบแกนคู่แบบมีสายใช้ในการเจาะลึกเป็นหลัก ด้วยอุปกรณ์ที่มากเกินไป
พวกเขาไม่จำเป็นต้องจับคู่และคลายสายร็อดทุกครั้งที่ดึงแกน
มีขนาด DCDMA A, B, N, H และ P
--- บาร์เรลแกนคู่มาตรฐานจีน
--- จีนมาตรฐาน Wireline Double Tube Core Barrels
--- ประเภทท่อไหลเวียนกลับแบบเจ็ตคู่ชนิดเจ็ท
บาร์เรลแกนสามหลอด
--- MLC (Triefus) ชุดแกนบาร์เรล
บาร์เรลแกนสามหลอดเหล่านี้มักจะใช้เพื่อวัตถุประสงค์ทางธรณีวิทยาที่ออกแบบมาเพื่อเพิ่มการกู้คืนหลัก
ในรูปแบบที่อ่อนนุ่ม ขนาดเส้นผ่าศูนย์กลางที่มีจำหน่ายระหว่าง 35-146 มม.
--- Wireline Triple Tube Core Barrels
โดยทั่วไปจะต้องใช้ถังแกนแบบท่อสามเส้นในการก่อตัวที่แตกหักและแตกหัก พวกเขารวมหนึ่งในสาม
แยกท่อด้านในบนฐานของบาร์เรลแกนท่อสายคู่ สิ่งนี้สามารถสูบออกจากหลอดด้านในหลังจากดึงออกมาแล้ว
อนุญาตให้แกนกลางตรวจสอบในสถานะ in-situ
หลอดแกนเดี่ยวบาร์เรล
--- B ซีรี่ส์หลอดแกนเดี่ยวบาร์เรล
ซีรีย์ B เป็นบาร์เรลแกนเดี่ยวซึ่งมักใช้ในสถานการณ์ที่ไม่จำเป็นสำหรับการเก็บรักษาแกนและสำหรับการเจาะคอนกรีต ขนาดเส้นผ่าศูนย์กลางที่มีจำหน่าย 46-146 มม.
--- WG ซีรี่ส์หลอดแกนเดี่ยวบาร์เรล
มีบาร์เรลแกนคู่สำหรับซีรีย์ WG มีขนาด DCDMA E, A, B, N และ H
--- บาร์เรลแกนเดี่ยวมาตรฐานจีน
Boart Longyear Core Barrel System ขนาด | ||
ขนาด | CORE Ø | หลุมØ |
AQTK | 35.5 มม. (1-3 / 8 นิ้ว) | 48 มม. (1-7 / 8 นิ้ว) |
BQ | 36.4 มม. (1-7 / 16 นิ้ว) | 60 มม. (2-3 / 8 นิ้ว) |
BQTK | 40.7 มม. (1-5 / 8 นิ้ว) | 60 มม. (2-3 / 8 นิ้ว) |
NQ | 47.6 มม. (1-7 / 8 นิ้ว) | 75.7 มม. (3 นิ้ว) |
NQTK (NQ2 ") | 50.6 มม. (2 นิ้ว) | 75.7 มม. (3 นิ้ว) |
NQ3 | 45 มม. (1-3 / 8 นิ้ว) | 75.7 มม. (3 นิ้ว) |
กองบัญชาการ | 63.5 มม. (2-1 / 2 นิ้ว) | 96 มม. (3-3 / 8 นิ้ว) |
HQ3 | 61.1 มม. (2-3 / 8 นิ้ว) | 96 มม. (3-3 / 8 นิ้ว) |
PQ | 85 มม. (3-3 / 8 นิ้ว) | 122.6 มม. (4-7 / 8 นิ้ว) |
PQ3 | 83 มม. (3-1 / 4 นิ้ว) | 122.6 มม. (4-7 / 8 นิ้ว) |
ขนาดของระบบถังแกน Atlas Copco | ||||
ระบบ | CORE Ø | หลุมØ | ||
มิลลิเมตร | ใน | มิลลิเมตร | ใน | |
48,0 | 1.89 | 27,0 | 1.06 | |
B | 59,9 | 2.36 | 36,4 | 1.43 |
ยังไม่มีข้อความ | 75,7 | 2.98 | 47,6 | 1.88 |
H | 96,1 | 3.78 | 63,5 | 2.5 |
P | 122,6 | 4.83 | 85.0 | 3.35 |
