บาร์เรลหลัก BQ NQ HQ PQ และเครื่องอุปโภคบริโภค
โดยทั่วไปมี t
กระบอกสูบแกนหลายแบบขึ้นอยู่กับกระบอกสูบแกนหลัก
อุปกรณ์เสริมแกนหลัก:

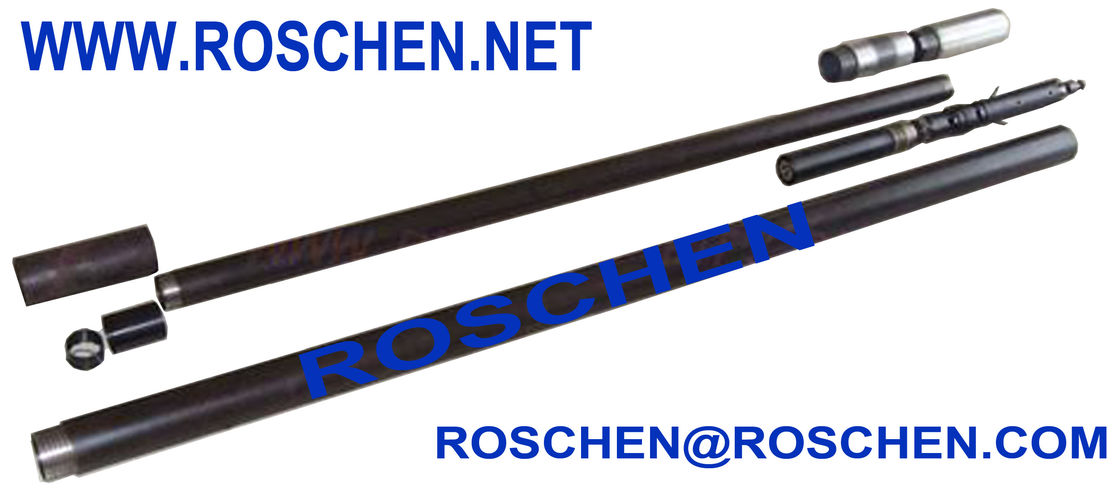

--- ชุดหัว, ท่อด้านใน, ท่อด้านนอก, ตัวยกหลัก, กรณียกของหลัก, ท่อแยก, ล็อคข้อต่อ, coupling อะแดปเตอร์, เชื่อมโยงไปถึงแหวน, โคลงกลอนด้านใน, แหวนหยุด
ระบบบาร์เรลขนาดใหญ่ของ Boart Longyear Core | ||
ขนาด | CORE Ø | ØลำตัวØ |
AQTK | 35.5 มม. (1-3 / 8 นิ้ว) | 48 มม. (1-7 / 8 นิ้ว) |
BQ | 36.4 มม. (1-7 / 16 นิ้ว) | 60 มม. (2-3 / 8 นิ้ว) |
BQTK | 40.7 มม. (1-5 / 8 นิ้ว) | 60 มม. (2-3 / 8 นิ้ว) |
NQ | 47.6 มม. (1-7 / 8 นิ้ว) | 75.7 มม. (3 นิ้ว) |
NQTK (NQ2 ") | 50.6 มม. (2 นิ้ว) | 75.7 มม. (3 นิ้ว) |
NQ3 | 45 มม. (1-3 / 8 นิ้ว) | 75.7 มม. (3 นิ้ว) |
กองบัญชาการ | 63.5 มม. (2-1 / 2 นิ้ว) | 96 มม. (3-3 / 8 นิ้ว) |
HQ3 | 61.1 มิลลิเมตร (2-3 / 8 นิ้ว) | 96 มม. (3-3 / 8 นิ้ว) |
PQ | 85 มม. (3-3 นิ้ว / 8 นิ้ว) | 122.6 มม. (4-7 / 8 นิ้ว) |
PQ3 | 83 มม. (3-1 / 4 นิ้ว) | 122.6 มม. (4-7 / 8 นิ้ว) |
ระบบ Atlas Copco Core Barrel ขนาด | ||||
ระบบ | CORE Ø | ØลำตัวØ | ||
มิลลิเมตร | ใน | มิลลิเมตร | ใน | |
48,0 | 1.89 | 27,0 | 1.06 | |
B | 59,9 | 2.36 | 36,4 | 1.43 |
ยังไม่มีข้อความ | 75,7 | 2.98 | 47,6 | 1.88 |
H | 96,1 | 3.78 | 63,5 | 2.5 |
P | 122,6 | 4.83 | 85.0 | 3.35 |
ถังคู่แกนคู่
--- บาร์เรลแกน TT Series |
กระบอกสูบแกนคู่ขนาดบางพิเศษมีเส้นผ่าศูนย์กลาง 46 และ 56 มม. มาก |
หน้าตัดบาง ๆ ช่วยให้สามารถเจาะทะลุได้อย่างรวดเร็วผ่านการขึ้นรูปที่ยาก พวกเขาคือ |
เหมาะสำหรับการทำเหมืองแร่ |
--- T2 ซีรี่ส์บาร์เรลแกนคู่ |
T2 ซีรี่ส์เป็นกระบอกสูบแกนคู่ที่มีผนังบางเพื่อใช้ในการสำรวจพื้นผิวโดยเฉพาะอย่างยิ่งการใช้งานด้านเหมืองแร่ |
เนื่องจากกระบอกที่บางของพวกเขากระบอกสูบหลักเหล่านี้จึงมีการเจาะอย่างรวดเร็ว มีขนาดเส้นผ่าศูนย์กลาง 46, 56, 66, 76, 86, 101 มม. |
--- กระบอกคู่สายแกน T6 คู่ |
เหล่านี้เป็นความต่อเนื่องของชุด T2 แต่ของการออกแบบที่แข็งแรงและมีขนาดใหญ่กว่า diameters, |
76, 86, 101, 116 131 และ 146 มม. พวกเขาจะใช้ในการทำเหมืองแร่พื้นผิวและการขุดเจาะธรณีเทคนิค |
--- กระบอกสูบแกนคู่ LTK 48 และ LTK 60 |
ชุดกระบอกสูบแกนหลัก LTK series เป็นกระบอกที่มีขนาดบางลงกว่าชุด T2 พวกเขามีต้นทุนที่มีประสิทธิภาพ, |
การผลิตที่สูงซึ่งได้รับการออกแบบเพื่อการผลิตที่เหมาะสมและการกู้คืนแกนกลางในรูปแบบฮาร์ดร็อคที่มีขนาดปานกลางถึงสูง |
มีขนาด 48 และ 60 มม. |
--- กระบอกสูบแกนคู่รุ่น WF ซีรี่ส์ |
เป็นกระบอกแกนหลักทางธรณีวิทยาที่ออกแบบมาเพื่อรองรับการขึ้นรูปที่นุ่มนวลในการใช้เศษหน่วงใบหน้า |
การก่อสร้างที่เรียบง่ายและยืดหยุ่นกว่าตัวถังที่มีผนังบาง แต่มีอัตราการสึกหรอต่ำลง |
--- กระบอกสูบแกนคู่รุ่น WG ซีรี่ส์ |
มีถังแกนเดี่ยวแกนสำหรับชุด WG มีจำหน่ายในขนาด DCDMA E, A, B, N และ H. |
TBW และกระบอกหลักของ TNW |
เหล่านี้เป็นถังคู่แกนหลอดบางเป็นชุด T2 แต่มี DCDMA หลุมขนาด B และ N. |
ใช้สำหรับการสำรวจพื้นผิวโดยเฉพาะการทำเหมืองแร่ เนื้อที่บาง ๆ ช่วยให้สามารถเจาะได้อย่างรวดเร็ว |
--- กระบอกสูบแกนคู่สายคู่ |
กระบอกสูบแกนหลักแบบ Wireline ใช้เป็นหลักในการเจาะรูลึก ด้วยอุปกรณ์ overshot, |
พวกเขาจำเป็นต้องตัดคู่และคลายสายสตริงแท่งทุกครั้งที่ดึงข้อมูลหลัก |
มีให้เลือกในขนาด DCDMA A, B, N, H และ P. |
--- กระบอกสูบแกนคู่ขนาดมาตรฐานของจีน |
--- กระบอกสูบแกนคู่คู่สายไฟมาตรฐานจีน |
--- กระบอกสูบแกนหมุนสองชั้นแบบ Jet Type |
กระบอกสูบแกนสามชั้น
--- บาร์เรลแกนหลักของ MLC (Triefus) |
กระบอกสูบแกนหลัก 3 สายนี้มักใช้เพื่อวัตถุประสงค์ทางด้านธรณีเทคนิคซึ่งออกแบบมาเพื่อเพิ่มการฟื้นตัวหลักในรูปแบบอ่อน ๆ มีเส้นผ่าศูนย์กลางตั้งแต่ 35-146 มม. |
--- สายรัดแกนสามแกน |
กระบอกสูบสายหลักสามท่อจำเป็นต้องใช้ในการก่อตัวร้าวและแตกหัก พวกเขารวมสามท่อแยกภายในฐานของกระบอกสูบ core tube สายคู่ ซึ่งสามารถสูบออกจากท่อด้านในหลังการดึงเพื่อให้สามารถตรวจสอบแกนในสภาวะที่เกิดขึ้นได้ |
กระบอกสูบแกนเดี่ยว
--- บาร์เรลแกนเดี่ยวรุ่น B |
B series เป็นกระบอกสูบกระบอกเดี่ยวซึ่งมักใช้ในสถานการณ์ที่การเก็บรักษาหลักไม่จำเป็นและสำหรับการเจาะคอนกรีต เส้นผ่านศูนย์กลางที่มีจำหน่าย 46-146 มม. |
--- บาร์เรลแกนเดี่ยวแกน WG Series |
มีถังแกนคู่สำหรับชุด WG มีจำหน่ายในขนาด DCDMA E, A, B, N และ H. |
--- บาร์เรลแกนเดี่ยวมาตรฐานจีน |
