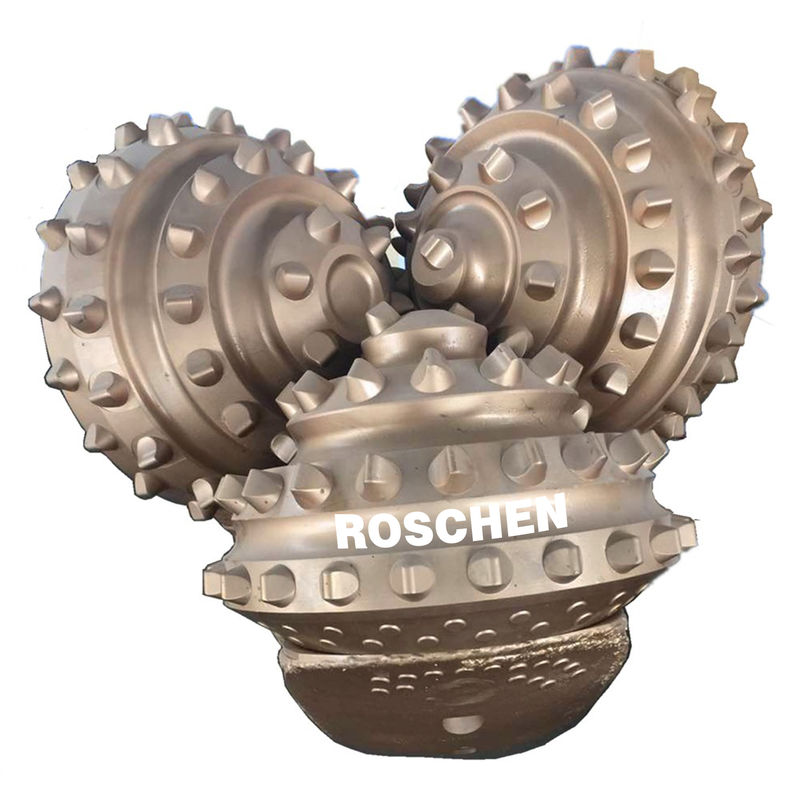

Tricone bit 9 7/8 นิ้ว Tricone roller rock ดอกสว่านใช้ SECOROC COP44 DTH Hammer สำหรับ Codelco Mining Drilling
Tricone bit รวมฟันเหล็ก (เรียกอีกอย่างว่าฟันสี) และบิตทังสเตนคาร์ไบด์แทรก (TCI) บิต TCI มีความทนทานมากกว่าฟันเหล็กมาก แต่มีต้นทุนในการผลิตที่สูงกว่าTricone Bits ทั้งสองกลุ่มนี้สามารถใช้ได้กับ
(1) แบริ่งเปิดหรือแบริ่งปิดผนึก
(2) แบริ่งลูกกลิ้งหรือแบริ่งแรงเสียดทาน (Journal Bearing)
(3) Gage Protected หรือ Non-Gage Protected ฯลฯ
ดอกสว่าน Tricone ใช้ทำอะไร?
1. ดอกสว่าน Tricone สำหรับหินอ่อน
การก่อตัวของหินอ่อนประกอบด้วยทรายดินหินปูนหรือหินดินดานเป็นหลักเหมาะอย่างยิ่งสำหรับการเจาะด้วยเศษฟันบดในการบำบัดหินอ่อนขึ้นอยู่กับขอบเขตของโครงการและระยะเวลาที่แตกต่างกันคุณสามารถเลือกที่จะปิดผนึกหรือเปิดแบริ่งของชิ้นส่วนฟันกัดได้ดอกสว่านไตรโซนแบริ่งปิดผนึกมีอายุการใช้งานนานกว่า แต่มักมีราคาสูงกว่าเนื่องจากการทำงานที่แม่นยำซึ่งจำเป็นในการปกป้องตลับลูกปืนในทางกลับกันหัวแบริ่งแบบเปิดไม่ได้รับการปกป้องและการสึกหรอที่ดี แต่มีราคาถูกในการผลิตดอกสว่าน Tricone ที่ออกแบบมาสำหรับหินอ่อนมักจะมีฟันที่ยื่นออกมายาวกว่าฟัน "A" หรือลูกบิดสิ่วไม่ว่าในกรณีใดระยะห่างของรูมีขนาดใหญ่ดังนั้นจึงสามารถพิจารณาดอกสว่าน tricone แบบนิ่มในการออกแบบได้
2. ดอกสว่าน Tricone สำหรับหินขนาดกลาง
หากคุณต้องการเจาะแคลไซต์โดโลไมต์หินปูนแข็งและหินดินดานแข็งคุณต้องออกแบบดอกสว่านไตรโทนสำหรับหินขนาดกลางคุณอาจต้องทำความเข้าใจให้ดีขึ้นว่าทำไมทังสเตนคาร์ไบด์จึงเป็นวัสดุที่เหมาะสำหรับดอกสว่านไตรโทนมีประโยชน์ในการทำความเข้าใจคุณสมบัติของมันทังสเตนคาร์ไบด์ค้นพบครั้งแรกในปี พ.ศ. 2470 เป็นวัสดุที่แข็งแรงและแข็งมากซึ่งช่วยให้สามารถทนต่อความเร็วที่สูงขึ้นจึงได้ความเร็วในการเจาะที่เร็วนอกจากนี้ดอกสว่าน tricone ยังสามารถดูดซับความร้อนได้มากโดยไม่ทำให้บิตเสียหายระยะห่างของดอกสว่านกลางมีขนาดเล็กกว่าดอกสว่านอ่อนมากนอกจากนี้แม้ว่าฟันจะมีรูปร่างคล้ายกัน แต่ฟันของมันก็มีความโดดเด่นน้อยกว่า
3. ดอกสว่าน Tricone สำหรับหินแข็ง
ฮาร์ดร็อคมีความเหนียวและหินขัดมักประกอบด้วยหินแข็งแคลไซต์โคลนสโตนไพไรต์หินแกรนิตและควอตซ์ความยากในการเจาะวัสดุนี้ทำให้ดอกสว่าน tricone แทบจะมีความจำเป็นปุ่มมีความแข็งและความแข็งแรงดีเยี่ยมทำให้สามารถทนต่อสภาวะการเจาะที่ยากมากเช่นเดียวกับดอกสว่าน Tricone ทั้งหมดคุณสามารถเลือกระหว่างตลับลูกปืนแบบปิดสนิทและแบบเปิดได้ดอกสว่านแบริ่งปิดผนึกให้การป้องกันการสึกหรอที่ดีขึ้นทำให้เหมาะสำหรับใช้ก่อนเปลี่ยนดอกสว่านที่ออกแบบมาสำหรับการขึ้นรูปแบบแข็งมักมีฟันที่ยื่นออกมาน้อยกว่าฟันสั้นและแน่นซึ่งจะช่วยลดความเร็วในการขุดเจาะลงอย่างมากเมื่อเทียบกับซอฟต์ร็อค แต่ถ้าคุณกำลังขุดเจาะฮาร์ดร็อคคุณมีทางเลือกน้อย
| Tricone Roller Drill Bits ข้อมูลจำเพาะ | ||
| เส้นผ่านศูนย์กลางบิต | PIN API | |
| (นิ้ว) | (มม.) | |
| 3 7/8 '' ~ 5 1/4 '' | 98 ~ 134 | 2 3/8 ''2 7/8 '' |
| 5 5/8 '' ~ 6 3/4 '' | 143 ~ 171 | 3 1/2 '' |
| 7 1/2 '' ~ 9 1/2 '' | 190.5 ~ 241 | 4 1/2 '' |
| 9 5/8 '' ~ 13 3/4 '' | 245 ~ 350 | 6 5/8 '' |
| 14 5/8 '' ~ 26 '' | 371 ~ 660.4 | 7 5/8 '' |
| รายการเลือกรหัส IADC | |||
| IADC | WOB | รอบต่อนาที | ใบสมัคร |
| (KN / มม.) | (รอบ / นาที) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | การก่อตัวที่นุ่มนวลมากมีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นดินโคลนหินชอล์ก |
| 116/117 | 0.35-0.8 | 150-80 | การก่อตัวที่นุ่มนวลมากมีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นดินโคลนหินชอล์ก |
| 121 | 0.3-0.85 | 200-80 | การก่อตัวอ่อนที่มีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นหินโคลนยิปซั่มเกลือหินปูนอ่อน |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | การก่อตัวที่อ่อนถึงปานกลางที่มีกำลังอัดต่ำเช่นปานกลางการสั่นแบบอ่อนหินปูนอ่อนปานกลางหินทรายอ่อนปานกลางการก่อตัวปานกลางที่มีการแทรกซึมที่แข็งและมีฤทธิ์กัดกร่อน |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | การก่อตัวปานกลางที่มีกำลังอัดสูงเช่นปานกลางการสั่นแบบอ่อนยิปซั่มแข็งหินปูนอ่อนปานกลางหินทรายอ่อนปานกลางการก่อตัวแบบอ่อนและการผสมที่แข็งขึ้น |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | การก่อตัวแข็งปานกลางที่มีกำลังอัดสูงเช่นหินแข็งหินปูนหินทรายโดโลไมต์ |
| 321 | 0.4-1.0 | 150-70 | การก่อตัวที่มีฤทธิ์กัดกร่อนปานกลางเช่นหินขัดหินปูนหินทรายโดโลไมต์ยิปซั่มแข็งหินอ่อน |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0.35-0.9 | 240-70 | การก่อตัวที่อ่อนมากมีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นดินโคลนหินชอล์กยิปซั่มเกลือหินปูนอ่อน |
| 517/527/515 | 0.35-1.0 | 220-60 | การก่อตัวอ่อนที่มีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นหินโคลนยิปซั่มเกลือหินปูนอ่อน |
| 537/547/535 | 0.45-1.0 | 220-50 | การก่อตัวที่อ่อนถึงปานกลางที่มีกำลังอัดต่ำเช่นปานกลางการสั่นแบบอ่อนหินปูนอ่อนปานกลางหินทรายอ่อนปานกลางการก่อตัวปานกลางที่มีการแทรกซึมที่แข็งและมีฤทธิ์กัดกร่อน |
| 617/615 | 0.45-1.1 | 200-50 | การก่อตัวแข็งปานกลางที่มีกำลังอัดสูงเช่นหินแข็งหินปูนหินทรายโดโลไมต์ |
| 637/635 | 0.5-1.1 | 180-40 | การก่อตัวแข็งที่มีกำลังอัดสูงเช่นหินปูนหินทรายโดโลไมต์ยิปซั่มแข็งหินอ่อน |
| หมายเหตุ: ไม่ควรใช้ขีด จำกัด ด้านบนของ WOB และ RRPM พร้อมกัน | |||
