แท่นขุดเจาะ Reverse Circulation (RC)
ทำไมต้องเจาะหมุนเวียนย้อนกลับ?
.เมื่อเจาะรูที่มีเส้นผ่านศูนย์กลาง> 250 มม. ซึ่งพื้นที่วงแหวนระหว่างท่อเจาะและพื้นผิวด้านในของหลุมเจาะมีขนาดใหญ่มาก
.หากใช้วิธีการเจาะแบบหมุนเวียนโดยตรงต้องใช้คอมเพรสเซอร์ที่ทรงพลังมากและมีการไหลของอากาศสูง (แม้กระทั่งคอมเพรสเซอร์ 2 - 3 ตัว) เพื่อให้ได้ความเร็วในการชะล้างที่เพียงพอเพื่อให้ด้านล่างของการตัดทั้งหมดออกจากรู
.มิฉะนั้นการตัดจะอยู่ในรูและติดการเจาะดังนั้นจึงสามารถทำให้การเจาะรูมีค่าใช้จ่ายสูงมากในกรณีนี้การเจาะแบบหมุนเวียนกลับ (RC Drilling) จะเป็นทางเลือกที่ดีกว่า

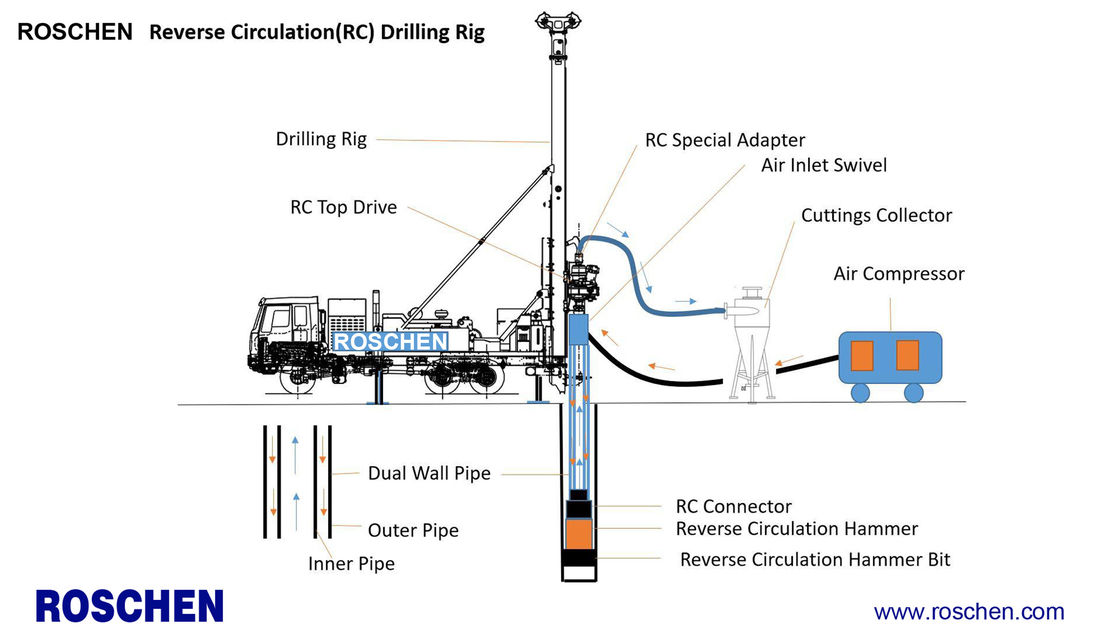

Roschen DTH หลักการหมุนเวียนย้อนกลับ:
.ตรงข้ามกับวิธีการขุดเจาะแบบหมุนเวียนโดยตรงของ DTH
.อากาศไปตอกผ่านพื้นที่วงแหวนระหว่างท่อด้านนอกและท่อด้านในและนำกิ่งที่ตัดออกจากรูผ่านพื้นที่ของท่อด้านใน
.เนื่องจากพื้นที่วงแหวนเล็กกว่าและพื้นที่ท่อด้านในสำหรับอากาศไหลผ่านจึงสามารถรับความเร็วในการชะล้างสูงมากโดยมีการไหลของอากาศจากคอมเพรสเซอร์ต่ำ
.ด้วยวิธีนี้จะช่วยประหยัดค่าใช้จ่ายในการขุดเจาะ
ตัวอย่างการเปรียบเทียบการไหลย้อนกลับและวิธีการไหลเวียนโดยตรง DTH:
1. โดย DC Drilling:
2. ขนาดรู: 300 มม
3. เจาะท่อ Dia.114 มม
4. พื้นที่วงแหวนระหว่างท่อและผนัง: 0.06 ตร.ม.
5. ความเร็วในการล้างที่ต้องการ: 20 m / s
6. การไหลของอากาศที่ต้องการ: 72 ลบ.ม. / นาที
7. สรุป: ต้องใช้เครื่องอัดอากาศ 2 ตัวและแต่ละตัวมีการไหลของอากาศ 36 ลบ.ม. / นาที
8. โดย RC Drilling
9. ขนาดรู: 300 มม
10. ท่อเจาะคู่ด้านนอก Dia.114 มม
11. ท่อคู่เจาะเส้นผ่านศูนย์กลางภายใน: 60 มม
12. พื้นที่วงแหวนระหว่างผนังด้านในและด้านนอกของท่อคู่: 0.00324 ตร.ม.
13. ความเร็วในการล้างที่ต้องการ: 20 m / s
14. ความเร็วในการล้างที่ต้องการ: 20 m / s
15. การไหลของอากาศที่ต้องการ: 4 ลบ.ม. / นาที
.สรุป: ต้องใช้เครื่องอัดอากาศเพียง 1 เครื่องที่มีการไหลของอากาศ 4 ลบ.ม. / นาทีก็เพียงพอแล้ว
.จากการคำนวณข้างต้นเราจะเห็นว่าการเจาะแบบ RC นั้นต้องการการไหลของอากาศที่ต่ำกว่ามากและสามารถประหยัดค่าใช้จ่ายสำหรับคอมเพรสเซอร์ได้นี่คือเหตุผลว่าทำไม Reverse Circulation จึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการขุดเจาะหลุมเจาะ
Roschen Drills อุปกรณ์เสริมการไหลเวียนกลับ:
.RC เจาะ Rig
.เครื่องอัดอากาศ
.ช่องอากาศหมุน
.ท่อผนังคู่
.ขั้วต่อ RC พิเศษ
.ค้อน RC
.RC Hammer Bit
.เครื่องตัด
