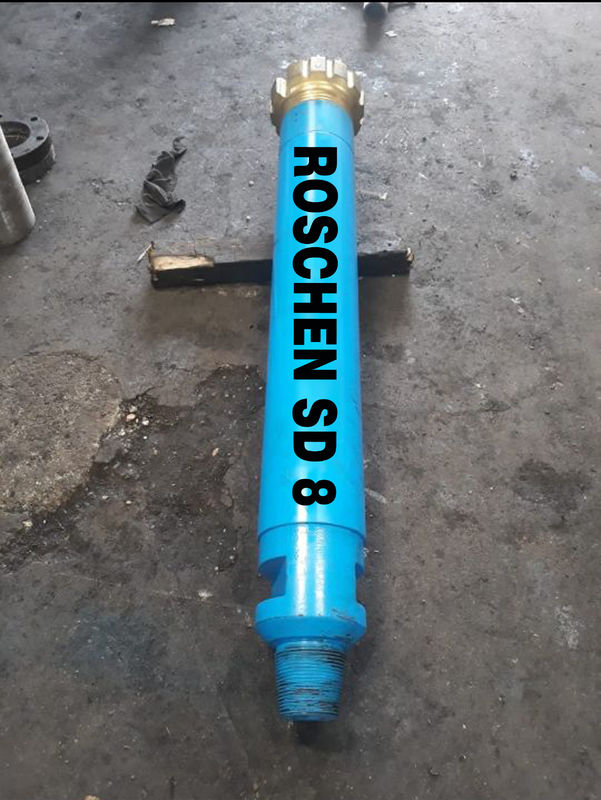

Down The Hole Hammer SD8 Hammer การขุดเจาะหิน / วิศวกรรมอุโมงค์ Down Hole Tools
ลงแนะนำสว่านเจาะหลุม
สว่านกระแทก RC แบบหมุนเวียนย้อนกลับและดอกสว่านกระแทกให้ประสิทธิภาพที่โดดเด่นพร้อมกับความน่าเชื่อถือและความเรียบง่ายที่โดดเด่นค้อนหมุนเวียนย้อนกลับของเราเหมาะสำหรับกระบวนการสำรวจและควบคุมเกรดใดๆ เพื่อให้ได้ตัวอย่างที่แม่นยำโดยไม่มีการปนเปื้อนในกรณีส่วนใหญ่ สว่านเจาะกระแทก RC สามารถเก็บตัวอย่างอย่างต่อเนื่องได้ในเวลาเพียงเศษเสี้ยวของเวลาที่จำเป็นสำหรับการคว้านแบบธรรมดาหรือแบบมีสาย
ลงรูเจาะข้อมูลจำเพาะค้อนขนาด
ROSCHEN DTH สว่านเจาะกระแทก ข้อมูลจำเพาะ | |||||||
ขนาดค้อน | บิต Shank | รหัส ROSCHEN | เธรดการเชื่อมต่อ | บิตที่เหมาะสม | แรงกดดันจากงาน | ปริมาณการใช้อากาศ | |
2" | BR2 | ROS 11 ROS 22 | กล่อง RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/นาที |
1.0Mpa | 4m3/นาที | ||||||
1.4Mpa | 5m3/นาที | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" ปกติ | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/นาที |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/นาที | |||||
4" | DHD340 | ROS 34 | API 2 3/8" ปกติ | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/นาที |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/นาที | |||||
M40 | 2.4Mpa | 15m3/นาที | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8"Reg/ API 3 1/2" มาตรฐาน | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/นาที |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/นาที | |||||
M50 | 2.4Mpa | 23m3/นาที | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" ปกติ | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/นาที |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/นาที | |||||
M60 | 2.4Mpa | 28.5m3/นาที | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" ปกติ | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/นาที |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/นาที | |||||
SD8 | 2.4Mpa | 34m3/นาที | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" มาตรฐาน | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/นาที |
นุมะ100 | 1.8Mpa | 40m3/นาที | |||||
ROS 100 | 2.4Mpa | 55m3 / นาที | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" มาตรฐาน | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/นาที |
SD12 | 1.8Mpa | 56m3/นาที | |||||
นุมะ 120 | 2.4Mpa | 78m3/นาที | |||||
15" | นุมะ 150 | ROS 150 | API 6 5/8"Reg | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/นาที |
DHD1150 | 1.8Mpa | 56m3/นาที | |||||
QL150 | 2.5Mpa | 78m3/นาที | |||||
18" | นุมะ 180 | ROS 180 | API 6 5/8"Reg | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/นาที |
DHD1180 | 1.8Mpa | 56m3/นาที | |||||
QL180 | 2.5Mpa | 78m3/นาที | |||||
24" | นุมะ 240 | ROS 240 | API 6 5/8"Reg | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/นาที |
QL 240 | 1.8Mpa | 56m3/นาที | |||||
SD 24 | 2.5Mpa | 78m3/นาที | |||||
หมายเหตุ: | |||||||
Spline ใดก็ได้ | |||||||
API, Metzke, Remet , เธรด Fabe พร้อมใช้งานแล้ว! | |||||||
ด้ามแบบพิเศษของ DTH Hammer จะพร้อมให้บริการตามคำขอ |
ข้อมูลจำเพาะค้อน DTH แรงดันต่ำ | |||||||
แบบอย่าง | เจาะรู Dia.(มม.) | ปลอก OD (มม.) | ความยาว (มม.) | น้ำหนัก (กิโลกรัม) | ความกดดันในการทำงาน (MPa) | ปริมาณการใช้อากาศ (ลบ.ม./นาที) | ความถี่ในการกระแทก (T/นาที) |
ค้อน DTH 65A | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
ค้อน DTH 70A | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
ค้อน DTH 80A | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
ค้อน 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
ค้อน DTH 90A | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
ค้อน DTH 900 | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
930 DTH ค้อน | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
ค้อน DTH 110A | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
ค้อน DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
ค้อน DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
ค้อน DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
ลงรายละเอียดสว่านเจาะหลุม
CIR110A ข้อควรระวังในการใช้งานสว่านเจาะกระแทก Downhole:
1. ในสภาพการเจาะหินปกติ ค้อนจะได้รับบริการและทำความสะอาด และประกอบใหม่ทุกๆ 200 ชั่วโมงของการทำงานมีการเจาะรูหรือตะกรันโคลนทุกๆ 100 ชั่วโมง
2. การหล่อลื่นของค้อนทำได้โดยใช้อุปกรณ์เอาอกเอาใจบนเครื่องยนต์หลักดังนั้นจึงจำเป็นต้องตรวจสอบให้แน่ใจว่าอุปกรณ์การเติมน้ำมันนั้นเต็มไปด้วยน้ำมันก่อนเริ่มกะแต่ละกะ และยังคงมีส่วนเกินก่อนที่จะเริ่มกะต่อไปน้ำมันหล่อลื่นคือน้ำมันเครื่องหมายเลข 20 ในฤดูร้อน และน้ำมันเครื่องหมายเลข 5-10 ในฤดูหนาวก่อนที่จะติดตั้งค้อนบนท่อสว่าน วาล์วไอเสียจะทำงานเพื่อขจัดเศษผงในท่อสว่านและตรวจสอบว่ามีน้ำมันอยู่ในท่อสว่านหรือไม่ตรวจสอบอุปกรณ์กระแทกหลังจากเชื่อมต่อ
3. ค้อน DTH และแกนสว่านต้องไม่กลับด้านในรูเพื่อป้องกันอุบัติเหตุในกระบวนการเจาะรู หากต้องการหยุดเจาะ ไม่ควรหยุดการจ่ายลมไปยังค้อนทันทีคุณควรยกสว่านขึ้นแล้วเป่า และหยุดการจ่ายแก๊สเมื่อไม่มีหินและผงหินอยู่ในรูแล้ว,แล้วหยุดหมุน.
