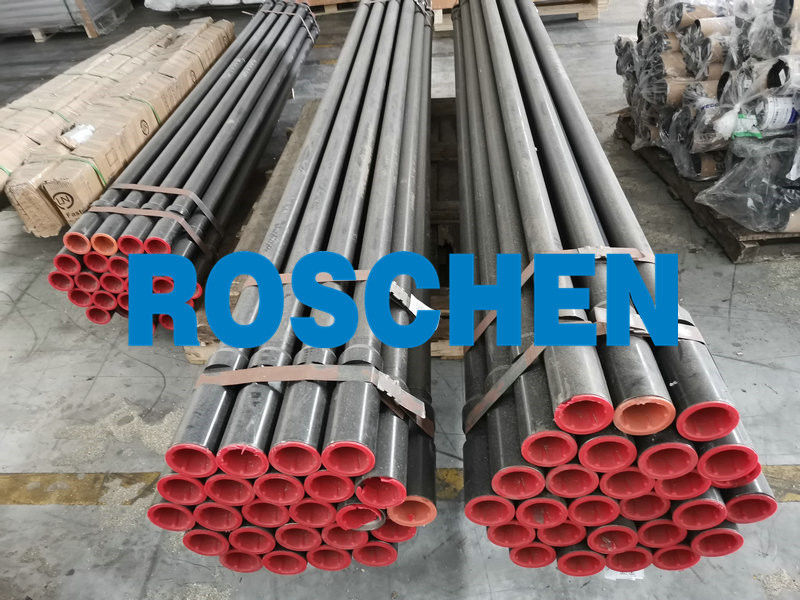

แท่งสว่านเจาะหิน RC แบบแรงดึงสูงสำหรับ RE531 RE040 RC Hammer Drilling
บทนำ
ท่อเจาะแต่ละอันประกอบด้วยสามส่วนเชื่อมเข้าด้วยกันส่วนตรงกลางและปลายสองชิ้นชิ้นส่วนปลายประกอบด้วยด้ายตัวผู้ ("พิน") หรือตัวเมีย ("กล่อง") ซึ่งอนุญาตให้เชื่อมต่อระหว่างท่อเจาะสองท่อสายสว่านทั้งหมดต้องรับภาระสูงมากในระหว่างการเจาะและเกลียวเป็นส่วนที่สำคัญที่สุดในแต่ละท่อเสมอหากด้วยเหตุผลใดก็ตามด้ายชายและหญิงไม่พอดีกันด้ายส่วนใหญ่อาจขาดและคุณจะสูญเสียสายสว่านทั้งหมด
Spiral และ Dig-out Subs
ประเภทและเส้นผ่านศูนย์กลางของเกลียว
Remet, Metzke, RRE และเธรดอื่น ๆ ที่มีเส้นผ่านศูนย์กลาง 4 "และ 4"
ความยาวย่อย
ในขณะที่ความยาว 500 มม. หรือ 1,000 มม. เป็นการโทรมาตรฐานเพื่อหารือเกี่ยวกับตัวเลือกที่เหมาะกับความต้องการของคุณ
หันหน้าไปทางยาก
การผลิตที่แม่นยำตามความต้องการที่แน่นอนของคุณในด้านความหนาและ OD
Spanner Flats
Spiral Subs ที่มีหรือไม่มีแฟลตประแจตามความต้องการและข้อกำหนดของคุณ
ย่อยย่อย
Remet มาตรฐานเต็มรูปแบบ, Metzke & RRE Dig-out Subs พร้อมตัวเลือกที่กำหนดเองเช่นกัน
| ขนาด | 3 ", 3 ½", 4 ", 4 ½", 75 มม. และ 78 มม |
| ประเภทเธรด | Remet, Metzke, RRE, Westrod, LW, TS และเธรดอื่น ๆ |
| ข้อมูลจำเพาะของก้านเจาะวงล้อย้อนกลับ | |||||||
| ประเภทเธรด | Remet | Remet | Remet | Metzke | Metzke | เมทริกซ์ | เมทริกซ์ |
| ก้าน OD | 3 1/2 " | 4 " | 4 1/2 " | 4 " | 4 1/2 " | 4 " | 4 1/2 " |
| ท่อนอก OD | 88.9 มม | 101.7 มม | 114.3 มม | 101.7 มม | 114.3 มม | 101.7 มม | 114.3 มม |
| รหัสท่อด้านนอก | 81.8 มม | 94.6 มม | 107.2 มม | 94.6 มม | 107.2 มม | 94.6 มม | 107.2 มม |
| ท่อนอก WT | 5.3 มม | 7.1 มม | 7.1 มม | 7.1 มม | 7.1 มม | 7.1 มม | 7.1 มม |
| ท่อด้านใน OD | 38.1 มม | 50.8 มม | 63.5 มม | 50.8 มม | 63.5 มม | 50.8 มม | 63.5 มม |
| รหัสยางใน | 32.6 มม | 45.3 มม | 58 มม | 45.3 มม | 58 มม | 45.3 มม | 58 มม |
| ยางใน WT | 5.5 มม | 5.5 มม | 5.5 มม | 5.5 มม | 5.5 มม | 5.5 มม | 5.5 มม |
| ประแจแบน | 90 มม | 90 มม | 90 มม | 90 มม | 90 มม | 90 มม | 90 มม |
| น้ำหนัก 3.0m | 75 กก. | 75 กก. | 95 กก. | 75 กก. | 95 กก. | 75 กก. | 95 กก. |
| น้ำหนัก 6.0m | 120 กก. | 150 กก. | 168 กก. | 150 กก. | 168 กก. | 150 กก. | 168 กก. |
