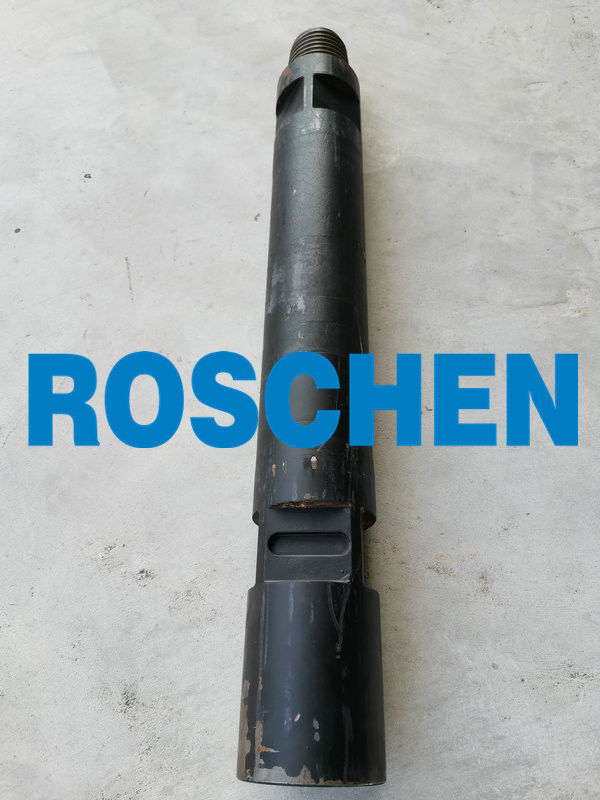

API REG Friction Welding BWJ NWJ เจาะท่อสำหรับเครื่องมือเจาะหิน
เครื่องมือเจาะหินรายละเอียด:
ก้านสว่านชนิดนี้เหมาะอย่างยิ่งสำหรับการขุดเจาะทางธรณีวิทยาอุทกวิทยาถ่านหินเหล็กความร้อนใต้พิภพและการขุดเจาะทางวิศวกรรมเราให้บริการแท่งสว่านทางธรณีวิทยาเจ็ดชนิดในขนาดเส้นผ่าศูนย์กลางที่แตกต่างกันสำหรับลูกค้าทั่วโลก: Φ44.5, Φ54, Φ67, Φ89, Φ89, Φ42, Φ50และΦ60
ส่วนใหญ่ประกอบด้วยร่างกายคันและข้อต่อและวัตถุดิบทั้งหมดมีใบรับรอง ISO9001: 2000และคุ้มค่าและทนทานต่อการสึกหรอและอายุการใช้งานค่อนข้างนาน
เกี่ยวกับการบรรจุมีสองวิธีที่แตกต่าง: ก่อนสามารถรวมโดยสายพานเหล็กมี 37 ชุดต่อหนึ่งชุดแต่ละชุดบรรจุเข็มขัดเหล็กจำนวน 5 ใบประการที่สองมันสามารถบรรจุโดย slotted โครงเหล็กมี 30 ถึง 50 ต่อบันเดิลและแต่ละบันเดิลต้องการหนึ่งเฟรม
คุณสมบัติเครื่องมือเจาะหิน:
1. ควรใช้น้ำมันด้ายเมื่อขันก้านสว่านและห้ามเคาะค้อน
2. สว่านก้านยืนควรมีวัสดุบัฟเฟอร์เช่นไม้ยางพาราและอื่น ๆการติดต่อระหว่างปลายเกลียวและเครื่องมือเหล็กควรถูกห้าม
3. ในระหว่างการขนย้ายก้านดอกสว่านควรทำการขันเกลียวตัวป้องกันบนชิ้นส่วนเกลียวเพื่อป้องกันความเสียหาย
พารามิเตอร์ทางเทคนิคของเครื่องมือเจาะหิน:
| ชุดก้านสว่าน J-Series | เส้นผ่านศูนย์กลางภายนอก | หัวข้อ | ระยะเวลาในการประกอบ | น้ำหนักการประกอบ | หมายเลขชิ้นส่วน |
| ต่อนิ้ว | |||||
| AWJ | 1-3 / 4 นิ้ว (35 มม.) | 5 บริษัท ทีพีไอ | 1 ฟุต (305 มม.) | 3 ปอนด์ (1.4 กก.) | 27014 |
| AWJ | 1-3 / 4 นิ้ว (35 มม.) | 5 บริษัท ทีพีไอ | 2 ฟุต (610 มม.) | 6 ปอนด์ (2.7 กก.) | 27015 |
| AWJ | 1-3 / 4 นิ้ว (35 มม.) | 5 บริษัท ทีพีไอ | 3 ฟุต (914 มม.) | 11 ปอนด์ (5 กก.) | 27016 |
| AWJ | 1-3 / 4 นิ้ว (35 มม.) | 5 บริษัท ทีพีไอ | 4 ฟุต (1.2m) | 16 ปอนด์ (7.3 กก.) | 27136 |
| AWJ | 1-3 / 4 นิ้ว (35 มม.) | 5 บริษัท ทีพีไอ | 5 ฟุต (1.5m) | 20 ปอนด์ (9.1 กก.) | 27017 |
| AWJ | 1-3 / 4 นิ้ว (35 มม.) | 5 บริษัท ทีพีไอ | 10 ฟุต (3.1m) | 32 ปอนด์ (14.5 กก.) | 27018 |
| NWJ | 2-5 / 8 นิ้ว (67 มม.) | 5 บริษัท ทีพีไอ | 1 ฟุต (305 มม.) | 7 ปอนด์ (3.2 กก.) | 27009 |
| NWJ | 2-5 / 8 นิ้ว (67 มม.) | 5 บริษัท ทีพีไอ | 2 ฟุต (610 มม.) | 15 ปอนด์ (6.8 กก.) | 27010 |
| NWJ | 2-5 / 8 นิ้ว (67 มม.) | 5 บริษัท ทีพีไอ | 3 ฟุต (914 มม.) | 18 ปอนด์ (8.2 กก.) | 27011 |
| NWJ | 2-5 / 8 นิ้ว (67 มม.) | 5 บริษัท ทีพีไอ | 5 ฟุต (1.5m) | 30 ปอนด์ (13.6 กก.) | 27012 |
| NWJ | 2-5 / 8 นิ้ว (67 มม.) | 5 บริษัท ทีพีไอ | 10 ฟุต (3.1m) | 60 ปอนด์ (27.2 กก.) | 27013 |
Wireline ซีรีส์แท่งเจาะ:
| ข้อมูลจำเพาะของสว่านก้าน | ||
| ขนาด | OD (มม.) | ID (มม.) |
| WLA | 44.7 | 37.3 |
| WLB | 55.7 | 46.1 |
| WLN | 70.0 | 60.2 |
| WLH | 89.0 | 78.0 |
| WLP (ปริญญาเอก) | 114.5 | 101.5 |
| AW / AWJ / AWY | 43.7 | 30.7 |
| BW / BWJ / BWY | 54.0 | 38.0 |
| NW / NWY | 66.8 | 51.0 |
| HW | 89.0 | 71.0 |
| Φ42 | 42.0 | 30.0 |
| Φ50 | 50.0 | 37.0 |
| Φ60 | 60.0 | 48.0 |
| Φ70 | 73.0 | 54.6 |
| Φ90 | 89.0 | 69.0 |
| S75 | 71.0 | 61.0 |
AW, BW, NW, AWJ, BWJ, NWJ, N3, N4 ซีรี่ส์:
| ขนาด | OD | รหัสร่างกาย Rod | น้ำหนัก | กระทู้ต่อนิ้ว | ปริมาณ | ||||
| ใน | มิลลิเมตร | ใน | มิลลิเมตร | ปอนด์ / 10ft | กก. / 3m | แกลลอน / 100ft | L / 100m | ||
| AW | 1.75 | 44.5 | 1.25 | 31.8 | 44 | 19.6 | 3 | 6 | 75 |
| BW | 2.13 | 54 | 1.75 | 44.5 | 40 | 18.2 | 3 | 12.5 | 155 |
| NW | 2.63 | 66.7 | 2.25 | 57.1 | 51 | 23.3 | 3 | 20.7 | 257 |
| AWJ | 1.75 | 44.5 | 1.37 | 34.9 | 33 | 14.7 | 5 | 7.2 | 90 |
| BWJ | 2.13 | 54 | 1.75 | 44.5 | 40 | 18.2 | 5 | 11.8 | 146 |
| NWJ | 2.63 | 66.7 | 2.25 | 57.1 | 55 | 24.6 | 4 | 19.6 | 244 |
| N3 | 2.38 | 60.45 | 1.13 | 28.7 | N / A | N / A | 3 | 80.1 | 36.33 |
| N4 | 2.13 | 54.1 | 1 | 25.4 | N / A | N / A | 4 | 80.1 | 36.33 |
| ไม่ | ขนาด | แกนสว่าน | ประเภทด้าย | วัตถุดิบ | |
| OD มม | ID มม | ||||
| 1 | AWJ | 44.5 | 34.1 | DCDMA มาตรฐาน | 45MnMoB R780 |
| AWY | |||||
| 2 | BWJ | 54 | 44.5 | ||
| BWY | |||||
| 3 | NWY | 67 | 57 | ||
| 4 | HW | 89 | 77.8 | ||
| 5 | Φ42 | 42 | 32 | จีน GB มาตรฐาน | R780 |
| 6 | Φ50 | 50 | 39 | R780 | |
| 7 | Φ60 | 60 | 48 | R780 | |
