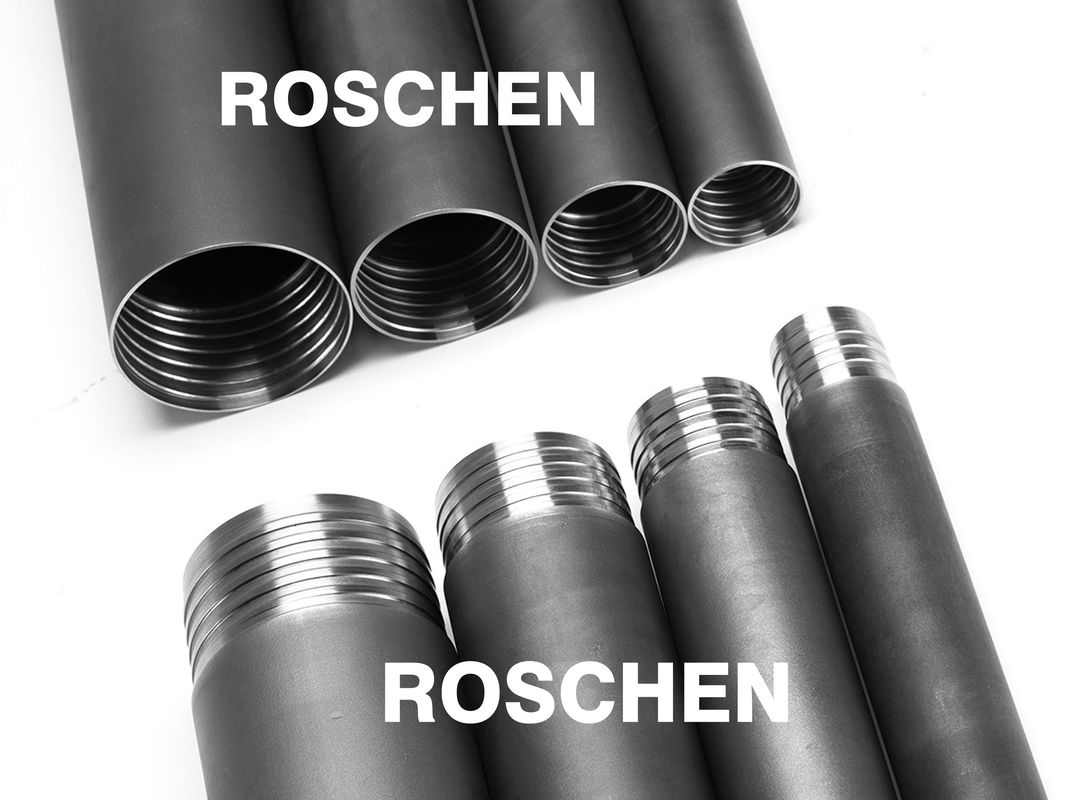

ท่อนอก HQ แกนเต็มรูพร้อมเคลือบโครเมี่ยมยาว 3 เมตร
คำทั่วไปสำหรับคอลัมน์ท่อเจาะทั้งหมดและข้อต่อที่ใช้ในหลุมเจาะระหว่างการขุดเจาะ (ไม่รวมปลอกสำหรับป้องกันรู)เครื่องมือขุดเจาะประกอบด้วยท่อเจาะที่ใช้งานอยู่ท่อเจาะท่อแกนรีมเมอร์ด้านล่างและดอกสว่านและท่อตกตะกอนหรือปลอกคอเจาะจะถูกเพิ่มเข้าไปที่ส่วนบนของท่อแกนถ้าจำเป็นหน้าที่ของเครื่องมือขุดเจาะส่วนใหญ่จะถ่ายโอนความดันบิตและแรงบิดแบบหมุนไปยังบิตในระหว่างขั้นตอนการเจาะหินและเพื่อขนส่งของเหลวที่ขุดเจาะไปที่ด้านล่างของหลุมเพื่อรวบรวมแกนหิน
ส่วนประกอบต่างๆของเครื่องมือเจาะแกนบาเรลทำจากท่อเหล็กไร้รอยต่อคุณภาพสูงที่มีคุณสมบัติทางกายภาพและทางกลที่ดีเยี่ยมเพื่อทนต่อภาระสลับความล้าและการสึกหรอของเครื่องมือขุดเจาะในระหว่างกระบวนการขุดเจาะยิ่งหลุมลึกเท่าใดความต้องการประสิทธิภาพของเครื่องมือขุดเจาะก็จะยิ่งสูงขึ้นหลังจากผ่านไประยะเวลาหนึ่งเครื่องมือขุดเจาะจะถูกทิ้งเนื่องจากการสึกหรอและการกัดกร่อน
เครื่องมือขุดเจาะแกนหลักส่วนใหญ่ทำจากเหล็กอัลลอยคุณภาพสูงหรือเหล็กอัลลอยด์ต่ำและได้รับการอบชุบด้วยความร้อนอย่างเหมาะสมเพื่อปรับปรุงประสิทธิภาพจีนประสบความสำเร็จในการใช้ท่อเหล็กอัลลอยด์ที่มีแมงกานีสแทนทาลัมวานาเดียมไทเทเนียมซิลิกอนโบรอนและองค์ประกอบอื่น ๆ ในการผลิตเครื่องมือขุดเจาะหลังจากการอบชุบด้วยความร้อนที่เหมาะสมประสิทธิภาพจะเป็นไปตามข้อกำหนดของมาตรฐานแห่งชาติ "GB3423-82"
| ข้อกำหนดบิตแกนเพชรแบบ Wireline | ||
| ขนาด | แกนØ | หลุมØ |
| AQTK | 35.5 มม. (1-3 / 8 นิ้ว) | 48 มม. (1-7 / 8 นิ้ว) |
| BQ | 36.4 มม. (1-7 / 16 นิ้ว) | 60 มม. (2-3 / 8 นิ้ว) |
| BQTK | 40.7 มม. (1-5 / 8 นิ้ว) | 60 มม. (2-3 / 8 นิ้ว) |
| NQ | 47.6 มม. (1-7 / 8 นิ้ว) | 75.7 มม. (3 นิ้ว) |
| NQTK (NQ2 ") | 50.6 มม. (2 นิ้ว) | 75.7 มม. (3 นิ้ว) |
| NQ3 | 45 มม. (1-3 / 8 นิ้ว) | 75.7 มม. (3 นิ้ว) |
| กองบัญชาการ | 63.5 มม. (2-1 / 2 นิ้ว) | 96 มม. (3-3 / 8 นิ้ว) |
| HQ3 | 61.1 มม. (2-3 / 8 นิ้ว) | 96 มม. (3-3 / 8 นิ้ว) |
| PQ3 | 85 มม. (3-3 / 8 นิ้ว) | 122.6 มม. (4-7 / 8 นิ้ว) |
| PQ3 | 83 มม. (3-1 / 4 นิ้ว) | 122.6 มม. (4-7 / 8 นิ้ว) |
| บิตแกนเพชรแบบ Wireline, ข้อมูลจำเพาะของดอกสว่านชุบเพชรเมตริก | |
| ซีรี่ส์ "Q": | AQ, BQ, NQ, HQ, PQ / AQTK, BQTK, BQ3, NQ2, NQ3, NQTT, HQ3, HQTT, PQ3, PQTT |
| A-Gauge Core Bits: | AQ, AQ-RSG, AWG (AX), AWM, AWT, LTK48 |
| B-Gauge Core Bits: | BQ, BQ-RSG, BQ-2.400, BQ3, BWG (BX), BWM, BWT, LTK60, TBW |
| N-Gauge Core Bits: | NQ, NQ-RSG, NQ-3.032, NQ2, NQ2-RSG, NQ3 / NQTT, NQ3-RSG, NQ3-3.032, NMLC, NWG (NX), NWM, NWT, TNW, |
| H-Gauge Core Bits: | HQ, HQ-RSG, HQ-3.830, HQ-3.895, HQ3 / HQTT, HQ3-RSG, HQ3-3.895, HMLC, HWF-Long, HWF-Short, HWG (HX), HWT |
| P-Gauge Core Bits: | PQ, PQ3, PWF-Long, PWF-Short |
| S-Gauge Core Bits: | SWF- ยาว SWF- สั้น |
| U-Gauge Core Bits: | UWF ยาว UWF สั้น |
| แกนหลัก Z-Gauge: | ZWF ยาว ZWF สั้น |
| T ซีรี่ส์: | T36, T46, T56, T66, T76, T86, T101 |
| TT ซีรี่ส์: | TT46, TT56, TT66, TT76, TT86, TT101 |
| T2 ซีรี่ส์: | T2 46, T2 56, T2 66, T2 76, T2 86, T2 101 |
| TB ซีรี่ส์เมตริกหลักบิต: | TB36, TB46, TB56, TB66, TB76, TB86, TB101 |
| T6 ซีรี่ส์เมตริกหลักบิต: | T6-76, T6-86, T6-101, T6-116, T6-131, T6-146 |
| T6S ซีรี่ส์เมตริกหลัก: | T6S-76, T6S-86, T6S-101, T6S-116, T6S-131, T6S-146 |
| ซีรี่ส์ B (IS03552-1) เมตริกหลักบิต: | B36, B46, B56, B66, B76, B86, B101, B116, B131, B146 |
| มาตรฐานอื่น ๆ ทั้งหมด: | ขนาด CDDA, DCDMA, Crealius และ ISO |
