ปลอกคอเจาะเกลียวที่ไม่ใช่แม่เหล็ก
ปลอกคอเจาะที่ไม่ใช่แม่เหล็ก:
NMDCs โดยทั่วไปจะล้าง (nonspiral)ผลิตจากสแตนเลสคุณภาพสูง ทนต่อการกัดกร่อนพวกมันถูกใช้ในขณะที่ใช้เครื่องมือสำรวจแม่เหล็กเพื่อให้อยู่ใน NMDC ที่มีความยาวเพียงพอเพื่อให้สามารถวัดสนามแม่เหล็กของโลกได้โดยไม่มีการรบกวนจากแม่เหล็กเครื่องมือสำรวจถูกแยกออกจากการรบกวนทางแม่เหล็กที่เกิดจากส่วนประกอบเหล็กอื่นๆ ใน BHA
ปลอกคอสว่านเกลียวแบบไม่มีแม่เหล็ก 6.750” NC50
ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
OD . ที่กำหนด | 6 3/4"(6.75") | การเชื่อมต่อ | NC50 | อัตราส่วนความเค้นโค้ง | ||
รหัสที่กำหนด | 2.7/8"(2.875") | OD | 6 3/4" (6.75") | NS | 2 7/8"(2.875") | |
วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
ขนาดเกรน | ASTM | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
การซึมผ่านของแม่เหล็ก | 1.001max | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
ขนาดดริฟท์ | 3 1/8"(3.125") | การกำจัดของไหล | ความจุของเหลว | |||
ฮาร์ดแบนด์ | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 18% | |
IPC | ไม่มี | |||||
คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
กำมะถัน <0.03% | ||||||
เกณฑ์การผลิต | API Spec7-1 | |||||
ความจุคอสว่าน | ||||||
แรงดึง | ขั้นต่ำ 120,000 psi | |||||
827 Mpa | ||||||
ความแข็งแรงของผลผลิต | ขั้นต่ำ 110,000 psi | |||||
758 Mpa | ||||||
แรงกระแทก | สูงกว่า 60J | |||||
ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN |
ปลอกคอเกลียวแบบไม่มีแม่เหล็ก 8.250” 6 5/8” Reg
ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
OD . ที่กำหนด | 8 1/4"(8.25") | การเชื่อมต่อ | 6 5/8" REG | อัตราส่วนความเค้นโค้ง | ||
รหัสที่กำหนด | 2 13/16"(2.8125") | OD | 8 1/4" (8.25") | NS | 2 13/16" (2.8125") | |
วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
ขนาดเกรน | ASTM | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
การซึมผ่านของแม่เหล็ก | 1.001max | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
ขนาดดริฟท์ | 2 11/16"(2.6875") | การกำจัดของไหล | ความจุของเหลว | |||
ฮาร์ดแบนด์ | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 20% | |
IPC | ไม่มี | |||||
คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
กำมะถัน <0.03% | ||||||
เกณฑ์การผลิต | API Spec7-1 | |||||
ความจุคอสว่าน | ||||||
แรงดึง | ขั้นต่ำ 100,000 psi | |||||
689 Mpa | ||||||
ความแข็งแรงของผลผลิต | ขั้นต่ำ 110,000 psi | |||||
758 Mpa | ||||||
แรงกระแทก | สูงกว่า 60J | |||||
ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN |
ปลอกคอสว่านเกลียวแบบไม่ใช้แม่เหล็ก 9.500” 7 5/8” Reg
ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
OD . ที่กำหนด | 9 1/2"(9.5") | การเชื่อมต่อ | 7 5/8" REG | อัตราส่วนความเค้นโค้ง | ||
รหัสที่กำหนด | 3"(3") | OD | 9 1/2" (9.5") | NS | 3" (3") | |
วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
ขนาดเกรน | ASTM | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
การซึมผ่านของแม่เหล็ก | 1.001max | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
ขนาดดริฟท์ | 2 7/8"(2.875") | การกำจัดของไหล | ความจุของเหลว | |||
ฮาร์ดแบนด์ | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 20% | |
IPC | ไม่มี | |||||
คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
กำมะถัน <0.03% | ||||||
เกณฑ์การผลิต | API Spec7-1 | |||||
ความจุคอสว่าน | ||||||
แรงดึง | ขั้นต่ำ 110,000 psi | |||||
758 Mpa | ||||||
ความแข็งแรงของผลผลิต | ขั้นต่ำ 100,000 psi | |||||
689 Mpa | ||||||
แรงกระแทก | สูงกว่า 60J | |||||
ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN |
การจำแนกประเภทปลอกคอสว่าน
ปลอกคอเจาะสามารถแบ่งออกเป็นสามประเภทตามโครงสร้างและวัสดุ ได้แก่ ปลอกคอเจาะแบบเรียบ ปลอกคอเจาะร่องเกลียว และปลอกคอเจาะที่ไม่ใช่แม่เหล็ก
ปกติปลอกคอเจาะแบบเรียบจะเป็นท่อผนังหนาเรียบ มีความหนาอยู่ในช่วง 38 ถึง 53 ประมาณ 4 ถึง 8 เท่าของความหนาของท่อเจาะมันถูกกลึงให้เป็นทรงกระบอกสม่ำเสมอและประกอบด้วยเหล็กโลหะผสมธรรมดา

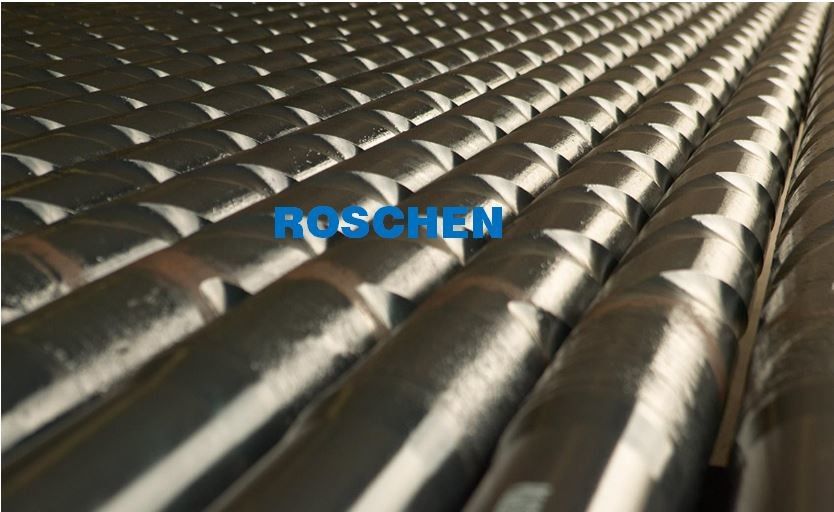

ปลอกดอกสว่านร่องเกลียวยังทำจากเหล็กกล้าโลหะผสมธรรมดา แต่โดยปกติจะเบากว่าปลอกคอเจาะสลิกเกอร์ 4 ถึง 6 เปอร์เซ็นต์ปลอกคอชนิดนี้นิยมใช้กันอย่างแพร่หลายในปัจจุบัน เนื่องจากการออกแบบเกลียวแบบพิเศษส่วนใหญ่ช่วยป้องกันไม่ให้เกิดอุบัติเหตุจากการเกาะติด โดยการลดพื้นที่สัมผัสระหว่างผนังกับปลอกคอ
ปลอกคอสว่านแบบไม่มีแม่เหล็กผลิตจากเหล็กอัลลอยด์ที่ไม่เป็นแม่เหล็กเนื่องจากเครื่องมือวัดแม่เหล็กสามารถตรวจจับสนามแม่เหล็กโลกได้เมื่อวัดทิศทางของรูเจาะ เครื่องมือจึงต้องทำงานในสภาพแวดล้อมที่ไม่ใช่แม่เหล็กอย่างไรก็ตาม ในกระบวนการเจาะ แท่นแม่เหล็กจะส่งผลต่อความแม่นยำของเครื่องมือวัดเสมอดังนั้น การใช้ปลอกคอสว่านแบบไม่มีแม่เหล็กจึงสามารถรับประกันผลการวัดที่เชื่อถือได้มากขึ้น
ปลอกคอเจาะในการเจาะ
ปลอกคอเจาะมีบทบาทสำคัญในกระบวนการเจาะเนื่องจากคุณสมบัติทางโครงสร้าง ปลอกคอดอกสว่านสามารถให้น้ำหนักสำหรับการเจาะ ซึ่งเป็นคุณสมบัติพิเศษที่สำคัญที่สุดอย่างหนึ่งของปลอกคอดอกสว่านแรงโน้มถ่วงทำงานบนปลอกคอสว่านจำนวนหนึ่งเพื่อให้มีแรงกดลงมากพอที่จำเป็นในการทุบหินด้วยดอกสว่าน
นอกเหนือจากการให้น้ำหนักบนดอกสว่าน (WOB) แล้ว ปลอกคอเจาะยังทำหน้าที่เป็นโช้คอัพเพื่อลดแรงสั่นสะเทือนและการสั่นเมื่อทำการเจาะด้วยวิธีนี้ กระบวนการขุดเจาะสามารถทำได้ในสภาวะที่เสถียรกว่ามาก
ประการที่สาม การมีปลอกคอดอกสว่านช่วยให้ท่ออยู่ในสถานะดึง ขณะที่รับประกันความแข็งแกร่งของสายสว่านภายใต้แรงกดสูงดังนั้นประสิทธิภาพและคุณภาพของดอกสว่านจึงดีขึ้นอย่างมาก
นอกจากการใช้งานข้างต้นแล้ว ปลอกคอเจาะยังสามารถช่วยควบคุมทิศทางของการประกอบรูด้านล่าง หลีกเลี่ยงปัญหาการเบี่ยงเบนของรูและเพิ่มประสิทธิภาพของการเจาะ
