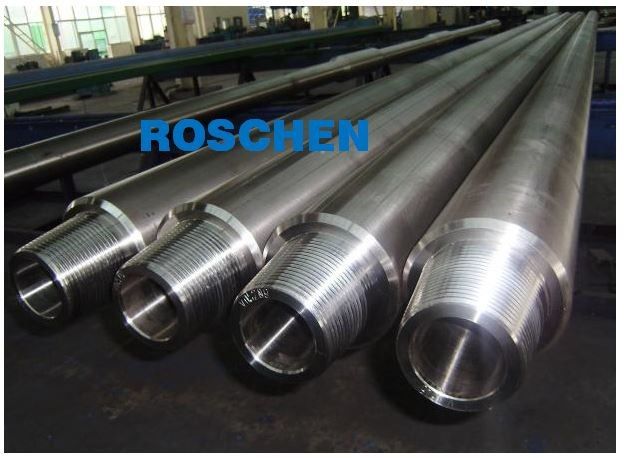

ปลอกคอเจาะแบบเรียบ
นิยามปลอกคอสว่าน
ปลอกคอเจาะเป็นอุปกรณ์ที่ใช้ที่ส่วนล่างสุดของสายสว่าน ซึ่งเป็นส่วนสำคัญของการประกอบรูด้านล่าง (BHA)เป็นท่อที่มีผนังหนามากเสมอสำหรับใส่น้ำหนักกับดอกสว่านโดยปกติ ปลอกคอเจาะจะเป็นเกลียวที่ปลายทั้งสองข้าง ตัวผู้อยู่ที่ข้างหนึ่งและตัวเมียที่ปลายอีกข้างหนึ่งปลอกดอกสว่านมีคุณสมบัติพิเศษอื่นๆ ยกเว้นความหนา ความแข็งแกร่ง ฯลฯ ยกเว้นความหนาที่เป็นลักษณะพิเศษ
ปลอกคอสว่าน ROSCHEN
ROSCHEN เป็นผู้บุกเบิกผู้ผลิตและจำหน่ายผลิตภัณฑ์น้ำมันและก๊าซคุณภาพสูงและราคาที่แข่งขันได้ROSCHEN จัดหาผลิตภัณฑ์เป็นหลัก เช่น ท่อ, ปลอก, ท่อเจาะ, ปลอกคอเจาะและอื่นๆ
ปลอกคอเจาะ TenarisHydril 3.125” x 20.046” WT23 ช่วง 2
ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | ||||
OD . ที่กำหนด | 3 1/8"(3.125") | การเชื่อมต่อ | WT23 | อัตราส่วนความเค้นโค้ง | 1.68 |
รหัสที่กำหนด | 1 1/2" (1.5") | OD | 3 1/8"(3.125") | NS | 1 1/2"(1.5") |
เกรดเหล็ก | AISI 4145H ดัดแปลง | น้ำหนักที่ปรับแล้ว | 20.05 ปอนด์/ฟุต | ความยาวเฉลี่ย | 31.50 ฟุต |
น้ำหนักผนังที่กำหนด | 20.046# | แรงดึง | 387000lbs | แรงบิด | 10400 ปอนด์/ฟุต |
ความหนาของผนังที่กำหนด | 0.813" | แรงบิดแต่งหน้าขั้นต่ำ | 2200Ib/ฟุต | แรงบิดแต่งหน้าสูงสุด | 8300 ปอนด์/ฟุต |
ขนาดดริฟท์ | 1 3/8" (1.375") | ความจุของไหล | 0.307 แกลลอน/ฟุต | ช่องลิฟต์ | ไม่มี |
IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การกำจัดของไหล | |
ความยาวขา | n/a | ||||
ความยาวกล่อง | n/a | ||||
น้ำหนักเฉลี่ยต่อข้อต่อ | 630lbs (286kgs) | ||||
เกณฑ์การผลิต | API Spec7-2/ FPUK NS-1 | ||||
ความจุคอสว่าน | |||||
พื้นที่ส่วนตัดขวาง (นิ้ว²) | 5.903 | ||||
พื้นที่หน้าตัด OD(in²) | 7.67 | ||||
รหัสพื้นที่ตัดขวาง (ใน²) | 1.767 | ||||
ส่วนโมดูลัส(in³) | 2.837 | ||||
โมดูลัสมาตราส่วนขั้ว(in³) | 5.674 | ||||
โมเมนต์ของ Intertia(in4) | 4.43 | ||||
โมเมนต์ความเฉื่อยของขั้วโลก (in4) | 8.87 |
Grant Prideco Slick Drill Collar 3.125” 20.07” HT PAC Range 2
ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | ||||
OD . ที่กำหนด | 3 1/8"(3.125") | การเชื่อมต่อ | HT PAC | อัตราส่วนความเค้นโค้ง | 2.418 |
รหัสที่กำหนด | 1 1/2" (1.5") | OD | 3 1/8"(3.125") | NS | 1 1/2"(1.5") |
เกรดเหล็ก | AISI 4145H ดัดแปลง | น้ำหนักที่ปรับแล้ว | 20.07 ปอนด์/ฟุต | ความยาวเฉลี่ย | 31.50 ฟุต |
น้ำหนักผนังที่กำหนด | 20.07# | แรงดึง | 244200lbs | แรงบิด | 7800 ปอนด์/ฟุต |
ความหนาของผนังที่กำหนด | 0.813" | แรงบิดแต่งหน้าขั้นต่ำ | 3100Ib/ฟุต | แรงบิดแต่งหน้าสูงสุด | 4700 ปอนด์/ฟุต |
ขนาดดริฟท์ | 1 3/8" (1.375") | ความจุของไหล | 0.09 แกลลอน/ฟุต | การกำจัดของไหล | 0.31 แกลลอน/ฟุต |
IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | ||
ความยาวขา | n/a | ||||
ความยาวกล่อง | n/a | ||||
น้ำหนักเฉลี่ยต่อข้อต่อ | 622lbs (283kgs) | ||||
เกณฑ์การผลิต | API Spec7-2/ FPUK NS-1 | ||||
ความจุคอสว่าน | |||||
พื้นที่ส่วนตัดขวาง (นิ้ว²) | 5.903 | ||||
พื้นที่หน้าตัด OD(in²) | 7.67 | ||||
รหัสพื้นที่ตัดขวาง (ใน²) | 1.767 | ||||
ส่วนโมดูลัส(in³) | 2.837 | ||||
โมดูลัสมาตราส่วนขั้ว(in³) | 5.674 | ||||
โมเมนต์ของ Intertia(in4) | 4.43 | ||||
โมเมนต์ความเฉื่อยของขั้วโลก (in4) | 8.87 |
ปลอกคอเจาะ TenarisHydril 3.325” x 22.20” WT26 ช่วง 2
ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | ||||
OD . ที่กำหนด | 3 3/8"(3.375") | การเชื่อมต่อ | WT26 | อัตราส่วนความเค้นโค้ง | 1.71 |
รหัสที่กำหนด | 1 3/4" (1.75") | OD | 3 3/8"(3.375") | NS | 1 3/4"(1.75") |
เกรดเหล็ก | AISI 4145H ดัดแปลง | น้ำหนักที่ปรับแล้ว | 22.22 ปอนด์/ฟุต | ความยาวเฉลี่ย | 31.50 ฟุต |
น้ำหนักผนังที่กำหนด | 22.20# | แรงดึง | 416000lbs | แรงบิด | 13200 ปอนด์/ฟุต |
ความหนาของผนังที่กำหนด | แรงบิดแต่งหน้าขั้นต่ำ | 2800Ib/ฟุต | แรงบิดแต่งหน้าสูงสุด | 9800 ปอนด์/ฟุต | |
ขนาดดริฟท์ | 1 3/8" (1.375") | ความจุของไหล | การกำจัดของไหล | ||
IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | ช่องลิฟต์ | ไม่มี |
ความยาวขา | n/a | ||||
ความยาวกล่อง | n/a | ||||
น้ำหนักเฉลี่ยต่อข้อต่อ | 700lbs (318kgs) | ||||
เกณฑ์การผลิต | API Spec7 | ||||
ความจุคอสว่าน | |||||
พื้นที่ส่วนตัดขวาง (นิ้ว²) | |||||
พื้นที่หน้าตัด OD(in²) | |||||
รหัสพื้นที่ตัดขวาง (ใน²) | |||||
ส่วนโมดูลัส(in³) | |||||
โมดูลัสมาตราส่วนขั้ว(in³) | |||||
โมเมนต์ของ Intertia(in4) | |||||
โมเมนต์ความเฉื่อยของขั้วโลก (in4) |
InterDril Slick Drill Collar 4.125” x 35.61 lb/ft NC31 Range 2
ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | ||||
OD . ที่กำหนด | 4 1/8"(4.125") | การเชื่อมต่อ | NC31 | อัตราส่วนความเค้นโค้ง | 2.44 |
รหัสที่กำหนด | 2" (2") | OD | 4 1/8"(4.125") | NS | 2"(2") |
เกรดเหล็ก | AISI 4145H ดัดแปลง | น้ำหนักที่ปรับแล้ว | 35.61 ปอนด์/ฟุต | ความยาวเฉลี่ย | 31.0 ฟุต |
น้ำหนักผนังที่กำหนด | 22.20# | แรงดึง | 495000lbs | แรงบิด | 13200 ปอนด์/ฟุต |
ความหนาของผนังที่กำหนด | แรงบิดแต่งหน้าขั้นต่ำ | 5400Ib/ฟุต | แรงบิดแต่งหน้าสูงสุด | 7100 ปอนด์/ฟุต | |
ขนาดดริฟท์ | 1 7/8" (1.625") | ความจุของไหล | การกำจัดของไหล | 0.531 ปอนด์/ฟุต | |
IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | ||
ความยาวขา | n/a | ||||
ความยาวกล่อง | n/a | ||||
น้ำหนักเฉลี่ยต่อข้อต่อ | 1104lbs (502kgs) | ||||
เกณฑ์การผลิต | API Spec7 | ||||
ความจุคอสว่าน | |||||
พื้นที่ส่วนตัดขวาง (นิ้ว²) | 6.51 | ||||
พื้นที่หน้าตัด OD(in²) | |||||
รหัสพื้นที่ตัดขวาง (ใน²) | |||||
ส่วนโมดูลัส(in³) | |||||
โมดูลัสมาตราส่วนขั้ว(in³) | |||||
โมเมนต์ของ Intertia(in4) | |||||
โมเมนต์ความเฉื่อยของขั้วโลก (in4) |
เรามีปลอกคอเจาะตั้งแต่ 5 ถึง 32 ฟุต โดยมีเส้นผ่านศูนย์กลางตั้งแต่ 3-1/8” ถึง 11”ปลอกคอเจาะของเราทำจากเหล็กโลหะผสมระดับพรีเมียม AISI4145Hปลอกคอดอกสว่านเหล่านี้ผ่านการอบชุบด้วยความร้อนเต็มที่ ผ่านความร้อนและระบายความร้อนด้วยน้ำ โดยวัดความทนทานต่อความแข็งแรงและแรงกดสูงมีการตรวจสอบทางกลอย่างเข้มงวดกับปลอกคอสว่านเพื่อให้แน่ใจว่าปลอกคอเจาะทั้งหมดเป็นไปตามข้อกำหนดของข้อกำหนด API m7-1
เราผลิตปลอกคอสว่านมาหลายปี ดังนั้นเราจึงมั่นใจว่าปลอกคอสว่านของเราจะตอบสนองหรือเกินความต้องการของคุณเราพร้อมเสมอที่จะนำเสนอปลอกคอดอกสว่านคุณภาพสูงสุดแก่คุณ ตลอดจนบริการอย่างมืออาชีพและครอบคลุมทั้งหมดของเรา
