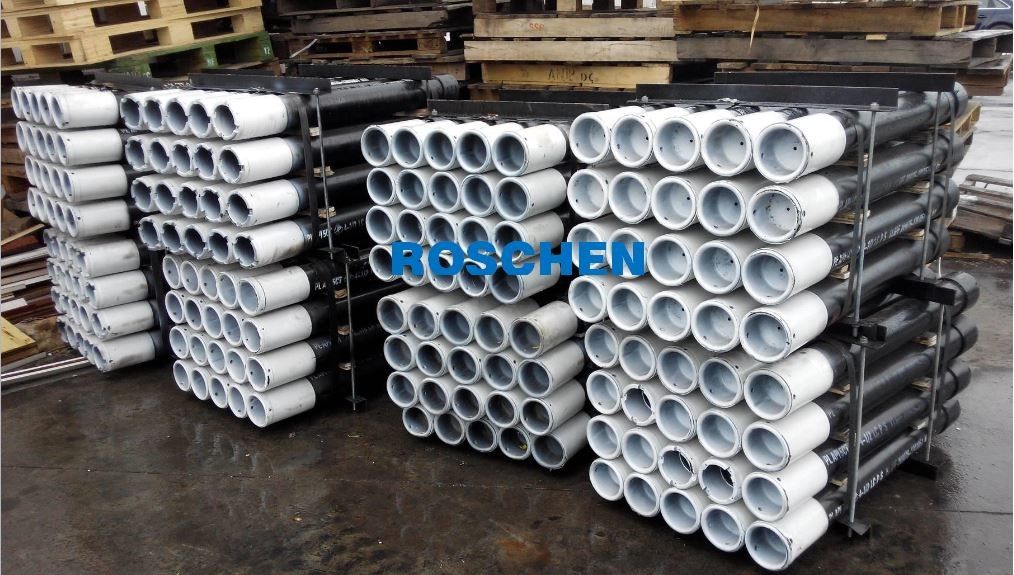

ปลอกท่อและท่ออารมณ์เสีย
ท่อปลอกมักไม่ค่อยเป็นท่อผลิตภัณฑ์ และใช้เพื่อสร้างรูท่อประเภทนี้มักใช้เพื่อป้องกันสายสาธารณูปโภคในระยะทางสั้น ๆท่อปลอกอาจติดตั้งเป็นส่วนๆ แล้วเชื่อมหรือร้อยเข้าด้วยกันทันทีก่อนทำการติดตั้ง
เส้นผ่านศูนย์กลางของท่อปลอกมักจะมีเส้นผ่านศูนย์กลางระหว่าง 4 ถึง 55 นิ้ว แม้ว่าจะมีการติดตั้งท่อปลอกที่มีขนาดเส้นผ่านศูนย์กลาง 150 นิ้วได้สำเร็จก็ตาม
1.315” X 1.80 ปอนด์/ฟุต Multiseal ROS-PS-8
ข้อมูลจำเพาะ | ||
ท่อที่กำหนดOD | 1.315" | |
ขนาดดริฟท์ | 0.955" | |
เกรดเหล็ก | L-80 | |
น้ำหนักที่กำหนด | 1.80lb/ft | |
ความหนาของผนังที่กำหนด | 0.133" | |
รหัสที่กำหนด | 1.049" | |
ความยาวการเชื่อมต่อ | LP-Length Pin LB-Length Box ปอนด์ขั้นต่ำ=LP-0.18" |
|
การสูญเสียการเชื่อมต่อ | 2.23" | |
เกณฑ์การผลิต | API 5CT | |
ความจุท่อ | ||
ความแข็งแรงของผลผลิตของร่างกาย | 40000lbs | 178kN |
API ยุบ | 14550 psi | 1003bar |
ผลตอบแทนภายใน | 14160psi | 977bar |
ความแข็งแรงของข้อต่อ | 45600lbs | 203kN |
ข้อกำหนดการเชื่อมต่อ | |||
การเชื่อมต่อ | ROS-PS-8 | เข้ากันได้กับ | 1" Hyd CS |
OD | 1.552" | ไอดี | 0.970" |
ความยาวการเชื่อมต่อ | 2.4" | ขั้นต่ำ | |
3.24" | มาตรฐาน | 1 ตัดใหม่ | |
4.08" | ประเภท 2 | 2 ตัดใหม่ | |
4.92" | ประเภท 3 | 3 ตัดใหม่ | |
แรงบิดแต่งหน้าขั้นต่ำ | 400 ปอนด์/ฟุต | 540 นิวตันเมตร | |
แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 450 ปอนด์/ฟุต | 610 N m | |
แรงบิดแต่งหน้าสูงสุด | 500lb/ft | 680 นิวตันเมตร | |
ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 114% | เกณฑ์การตรวจสอบ | API5A5, API 5CT |
1.660” X 3.02 ปอนด์/ฟุต Hydril CS
ข้อมูลจำเพาะ | ||
ท่อที่กำหนดOD | 1.66" | |
ขนาดดริฟท์ | 1.184" | |
เกรดเหล็ก | L-80 | |
น้ำหนักที่กำหนด | 3.02 ปอนด์/ฟุต | |
ความหนาของผนังที่กำหนด | 0.191" | |
รหัสที่กำหนด | 1.278" | |
ความยาวการเชื่อมต่อ | ||
การสูญเสียการเชื่อมต่อ | 2.22" | |
เกณฑ์การผลิต | API 5CT | |
ความจุท่อ | ||
ความแข็งแรงของผลผลิตของร่างกาย | 71000 ปอนด์ | 316kN |
API ยุบ | 16290 psi | 1123bar |
ผลตอบแทนภายใน | 16110 psi | 1111 บาร์ |
ความแข็งแรงของข้อต่อ | 71000 ปอนด์ | 316 กิโลนิวตัน |
ข้อกำหนดการเชื่อมต่อ | |||
การเชื่อมต่อ | 1 1/4" Hydril CS | เข้ากันได้กับ | 1.66" ROS-PS-8 |
OD | 1.927" | ไอดี | 1.218" |
ความยาวการเชื่อมต่อ | ขั้นต่ำ | ||
มาตรฐาน | 1 ตัดใหม่ | ||
ประเภท 2 | 2 ตัดใหม่ | ||
ประเภท 3 | 3 ตัดใหม่ | ||
แรงบิดแต่งหน้าขั้นต่ำ | 600 ปอนด์/ฟุต | 810 N m | |
แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 700 ปอนด์/ฟุต | 946 N m | |
แรงบิดแต่งหน้าสูงสุด | 800lb/ft | 1081 N m | |
ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 100% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
1.900” X 3.64 ปอนด์/ฟุต ROS Multiseal PS-8
ข้อมูลจำเพาะ | ||
ท่อที่กำหนดOD | 1.9" | |
ขนาดดริฟท์ | 1.286" | |
เกรดเหล็ก | L-80 | |
น้ำหนักที่กำหนด | 3.64 ปอนด์/ฟุต | |
ความหนาของผนังที่กำหนด | 0.2" | |
รหัสที่กำหนด | 1.5" | |
ความยาวการเชื่อมต่อ | LP-Length Pin LB-Length Box ปอนด์ขั้นต่ำ=LP-0.21" |
|
การสูญเสียการเชื่อมต่อ | 2.23" | |
เกณฑ์การผลิต | API 5CT | |
ความจุท่อ | ||
ความแข็งแรงของผลผลิตของร่างกาย | 85000 ปอนด์ | 379kN |
API ยุบ | 15070 psi | 1039bar |
ผลตอบแทนภายใน | 14740 psi | 1017 บาร์ |
ความแข็งแรงของข้อต่อ | 86000 ปอนด์ | 383 กิโลนิวตัน |
ข้อกำหนดการเชื่อมต่อ | |||
การเชื่อมต่อ | ROS-PS-8 | เข้ากันได้กับ | 1 1/2" Hyd CS |
OD | 2.162" | ไอดี | 1.440" |
ความยาวการเชื่อมต่อ | 2.43" | ขั้นต่ำ | |
3.27" | มาตรฐาน | 1 ตัดใหม่ | |
4.11" | ประเภท 2 | 2 ตัดใหม่ | |
4.95" | ประเภท 3 | 3 ตัดใหม่ | |
แรงบิดแต่งหน้าขั้นต่ำ | 800 ปอนด์/ฟุต | 1085 N m | |
แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 900 ปอนด์/ฟุต | 1220 นิวตัน m | |
แรงบิดแต่งหน้าสูงสุด | 1000lb/ft | 1360 N m | |
ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 101% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
2.375” X 5.95 ปอนด์/ฟุต ROS Multiseal PS-6
ข้อมูลจำเพาะ | ||
ท่อที่กำหนดOD | 2 3/8" | |
ขนาดดริฟท์ | 1.773" | |
เกรดเหล็ก | P-110 | |
น้ำหนักที่กำหนด | 5.95 ปอนด์/ฟุต | |
ความหนาของผนังที่กำหนด | 0.254" | |
รหัสที่กำหนด | 1.867" | |
ความยาวการเชื่อมต่อ | LP-Length Pin LB-Length Box ปอนด์ขั้นต่ำ=LP-0.24" |
|
การสูญเสียการเชื่อมต่อ | 3.05" | |
เกณฑ์การผลิต | API 5CT | |
ความจุท่อ | ||
ความแข็งแรงของผลผลิตของร่างกาย | 186000 ปอนด์ | 828kN |
API ยุบ | 21010 psi | 1449bar |
ผลตอบแทนภายใน | 20590 psi | 1420 บาร์ |
ความแข็งแรงของข้อต่อ | 202500 ปอนด์ | 902 กิโลนิวตัน |
ข้อกำหนดการเชื่อมต่อ | |||
การเชื่อมต่อ | ROS-PS-6 | เข้ากันได้กับ | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
OD | 2.906" | ไอดี | 1.805" |
ความยาวการเชื่อมต่อ | 3.34" | ขั้นต่ำ | |
4.44" | มาตรฐาน | 1 ตัดใหม่ | |
5.53" | ประเภท 2 | 2 ตัดใหม่ | |
6.62" | ประเภท 3 | 3 ตัดใหม่ | |
แรงบิดแต่งหน้าขั้นต่ำ | 800 ปอนด์/ฟุต | 3660 N m | |
แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 900 ปอนด์/ฟุต | 4120 นิวตัน m | |
แรงบิดแต่งหน้าสูงสุด | 1000lb/ft | 4580 N m | |
ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 101% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
2.875” X 8.70 ปอนด์/ฟุต ไฮดริล PSHW533
ข้อมูลจำเพาะ | ||
ท่อที่กำหนดOD | 2 7/8" | |
ขนาดดริฟท์ | 2.165" | |
เกรดเหล็ก | P-110 | |
น้ำหนักที่กำหนด | 8.7 ปอนด์/ฟุต | |
ความหนาของผนังที่กำหนด | 0.308" | |
รหัสที่กำหนด | 2.259" | |
ความยาวการเชื่อมต่อ | ||
การสูญเสียการเชื่อมต่อ | 3.64" | |
เกณฑ์การผลิต | API 5CT | |
ความจุท่อ | ||
ความแข็งแรงของผลผลิตของร่างกาย | 273000 ปอนด์ | 1215kN |
API ยุบ | 21050 psi | 1450bar |
ผลตอบแทนภายใน | 20620 psi | 1422 บาร์ |
ความแข็งแรงของข้อต่อ | 273000 ปอนด์ | 1215 กิโลนิวตัน |
ข้อกำหนดการเชื่อมต่อ | |||
การเชื่อมต่อ | 2 7/8 PSHW533 | เข้ากันได้กับ | PSH503 PSH553 PSH563 |
OD | 3.328" | ไอดี | 2.209" |
ความยาวการเชื่อมต่อ | ขั้นต่ำ | ||
มาตรฐาน | 1 ตัดใหม่ | ||
ประเภท 2 | 2 ตัดใหม่ | ||
ประเภท 3 | 3 ตัดใหม่ | ||
แรงบิดแต่งหน้าขั้นต่ำ | 2500 ปอนด์/ฟุต | 3378 N m | |
แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 3000 ปอนด์/ฟุต | 4054 N m | |
แรงบิดแต่งหน้าสูงสุด | 4400lb/ft | 12259 N m | |
ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 100% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
3.500” X 12.95 ปอนด์/ฟุต ROS Multiseal
ข้อมูลจำเพาะ | ||
ท่อที่กำหนดOD | 3.50" | |
ขนาดดริฟท์ | 2.625" | |
เกรดเหล็ก | C-95SS | |
น้ำหนักที่กำหนด | 12.95 ปอนด์/ฟุต | |
ความหนาของผนังที่กำหนด | 0.375" | |
รหัสที่กำหนด | 2.750" | |
ความยาวการเชื่อมต่อ | LP-Length Pin LB-Length Box ปอนด์ขั้นต่ำ=LP-0.43" |
|
การสูญเสียการเชื่อมต่อ | 3.35" | |
เกณฑ์การผลิต | API 5CT | |
ความจุท่อ | ||
ความแข็งแรงของผลผลิตของร่างกาย | 349800 ปอนด์ | 1556 กิโลนิวตัน |
API ยุบ | 18180 psi | 1254 บาร์ |
ผลตอบแทนภายใน | 17810 psi | 1228 บาร์ |
ความแข็งแรงของข้อต่อ | 416260 ปอนด์ | 1852 กิโลนิวตัน |
ข้อกำหนดการเชื่อมต่อ | |||
การเชื่อมต่อ | ROS-มัลติซีล PS-6 | เข้ากันได้กับ | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
OD | 4.313" | ไอดี | 2.687" |
ความยาวการเชื่อมต่อ | 3.77" | ขั้นต่ำ | |
5.03" | มาตรฐาน | 1 ตัดใหม่ | |
6.28" | ประเภท 2 | 2 ตัดใหม่ | |
7.54" | ประเภท 3 | 3 ตัดใหม่ | |
แรงบิดแต่งหน้าขั้นต่ำ | 6400 ปอนด์/ฟุต | 8680 นิวตัน m | |
แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 7200 ปอนด์/ฟุต | 9760 N m | |
แรงบิดแต่งหน้าสูงสุด | 8000lb/ft | 10850 N m | |
ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 119% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
Upset Tubing เป็นข้อต่อท่อยาวซึ่งติดตั้งในหลุมเจาะเพื่ออำนวยความสะดวกในการสกัดน้ำมันและก๊าซมันทำหน้าที่เป็นท่อส่งซึ่งของเหลวหรือก๊าซที่ผลิตได้ถูกส่งผ่านจากด้านล่างสู่พื้นผิวข้อต่อท่อเป็นท่อที่มีความยาวเพียงเส้นเดียวซึ่งสามารถเปลี่ยนแปลงความยาวได้ตั้งแต่ 25 ถึง 30 ฟุต ความยาวในอุดมคตินี้ช่วยให้ผลิตได้ง่าย เนื่องจากข้อต่อท่อมีเกลียวทั้งสองด้านและสามารถไหลลงสู่บ่อน้ำได้ทุกระดับความลึกเช่นเดียวกับอุปกรณ์ทำท่อส่วนใหญ่ ข้อต่อของท่อได้รับการออกแบบมาให้เหมาะสมกับประเภทของบ่อน้ำบางประเภท โดยพิจารณาจากสภาพใต้ดินและของเหลว
