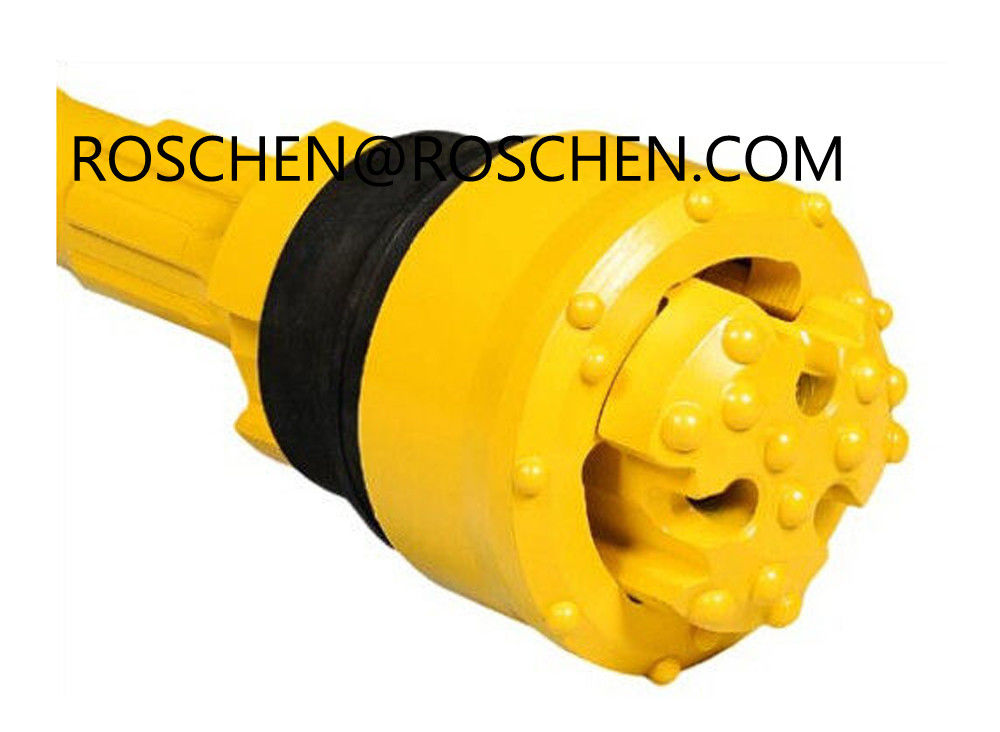

Overburden Drill Bit overburden drilling system 70mm - 400mm OD

ระบบสว่าน Overburden

การประกอบระบบ Stratex

วิธีการเจาะแบบ Stratex ใช้กับเครื่องเจาะแบบหมุนด้วยอากาศและค้อนทุบของผู้ผลิตส่วนใหญ่ก้านเจาะเชื่อมต่อกับไดรฟ์ด้านบนของแท่นขุดเจาะโดยใช้ย่อยเปลี่ยนหรือหมุนย่อยจากนั้นก้านเจาะจะเชื่อมต่อกับค้อนลงหลุมด้วยวิธีการเดียวกันน็อตหัวจับและแหวนแยกจะถูกถอดออกเพื่อใส่ก้านอุปกรณ์นำทางและยึดให้แน่นโดยการเปลี่ยนแหวนแยกและน็อตหัวจับ

ตอนนี้ดอกรีมเมอร์อยู่ในตำแหน่งปิดจะถูกใส่เข้าไปในปลอกหุ้มเนื่องจากค้อนเพอร์คัชชันอยู่ที่ด้านล่างของรูซึ่งทำงานอยู่เหนือดอกสว่านโดยตรงแรงในการดึงท่อปลอกจึงถูกถ่ายเทโดยทางของปลอกหุ้มอากาศเสียจากสว่านจะเปลี่ยนเส้นทางการตัดที่หลวมขึ้นไปตามร่องบนอุปกรณ์นำทางโดยบังคับให้ขึ้นระหว่างแกนสว่านและผนังปลอกออกผ่านหัวจ่ายซึ่งติดอยู่กับท่อปลอกการใช้หัวจ่ายการเจาะไม่เพียง แต่ปลอดภัยกว่า แต่ยังเป็นมิตรต่อสิ่งแวดล้อมอีกด้วยสามารถใช้ Stratex กับโฟมหรือน้ำเพื่อช่วยในการกำจัดการตัด

ฟลัชชิงที่ดี

การฟลัชชิ่งที่ดีเป็นสิ่งสำคัญสำหรับการขุดเจาะที่ประสบความสำเร็จหรือในการใช้ระบบขุดเจาะดินระบบ Stratex ให้ไอพ่นอากาศด้านบนและด้านล่างของอุปกรณ์นำทางสร้างสูญญากาศที่หน้าดอกรีมเมอร์ลบการปักชำด้วยความเร็ววงแหวนที่มากขึ้นเกจคาร์ไบด์ที่ด้านข้างของนักบินและดอกรีมเมอร์บิตทำหน้าที่บดชิ้นงานให้เป็นอนุภาคที่ละเอียดกว่าซึ่งส่วนใหญ่จะถูกนำออกจากรูการปักชำที่เหลือจะถูกบีบกลับเข้าไปในผนังของโพรงทำให้เหลือวัสดุที่จะสกัดออกจากรูได้น้อยลง

ข้อดี:

• การถอนการปักชำอย่างมีประสิทธิภาพจากด้านบนของอุปกรณ์นำทางซึ่งป้องกันไม่ให้ค้อนติดขัดและปัญหาแรงบิด
• การกำจัดการตัดละเอียดจากรอบ ๆ ระบบบิตและปลอกสร้างแรงเสียดทานน้อยลงและได้ความลึกที่ลึกขึ้นและการถอดปลอกง่ายขึ้น
• ลดการสูญเสียเนื่องจากปัญหาการไหลเวียนโดยสูญญากาศที่เพิ่มขึ้นในการกำจัดการตัด
• สำหรับการใช้งานที่ไม่เหมือนใครความเร็ววงแหวนสามารถเพิ่มขึ้นได้โดยการเปลี่ยนการไหลเวียนของอากาศในระบบนำร่องของรีมเมอร์

1. รีมเมอร์ชิ้นเดียวและบิตนำร่อง
2. อุปกรณ์นำทางชิ้นเดียวและก้าน
3. ปลอกกับปลอกรองเท้า
4. ปลอก
5. ระบบรวมศูนย์ปีกนก
6. แกนสว่าน
7. อะแดปเตอร์ปลอก
8. หัวจ่าย
9. หมุนย่อย

ความเร็วอากาศวงแหวน (fpm) =

ใช้อากาศฟรี (cfm) x 144

พื้นที่วงแหวน (ตร. นิ้ว) *

ก้านเจาะ

ที่ปัดน้ำฝน
ที่ปัดน้ำฝน

ปล่อยร่างกาย

ปล่อยแคลมป์
อะแดปเตอร์

ปลายปลอกเปล่า

แคลมป์อะแดปเตอร์

กริปเปอร์ถอดเปลี่ยนได้

ปลายขา

กล่องท้าย

ปลอก

ก้านค้อน

คู่มืออุปกรณ์

ปลอกรองเท้า

รีมเมอร์บิต

ระบบ Stratex ใช้รีมเมอร์ชิ้นเดียวและบิตนำร่องที่เลื่อนออกไปด้านนอกเพื่อเปิดตำแหน่งบนเพลานอกรีตโดยการหมุนครึ่งทางไปทางขวา

ระบบบิตนำร่องของรีมเมอร์นี้จะเปิดรูที่มีเส้นผ่านศูนย์กลางใหญ่กว่าเส้นผ่านศูนย์กลางของปลอกปลอกจะลดลงในรูพร้อมกันในขณะที่ดอกสว่านนำร่องของรีมเมอร์บิตนำร่องหมุนที่ 10 ถึง 40 รอบต่อนาทีในขณะที่เจาะด้วยค้อน

เมื่อถึงความลึกของการเจาะที่กำหนดไว้ระบบบิตนำร่องของรีมเมอร์จะถูกดึงกลับเข้าไปในปลอกโดยใช้แรงตึงเล็กน้อยและกลับทิศทางของการหมุนของการเจาะการออกแบบระบบบิตนำร่องรีมเมอร์ประกอบด้วยวิธีแบริ่งแบบปิดที่ทำให้การสูญเสียบิตนำร่องแทบเป็นไปไม่ได้ระบบบิตนี้ในตำแหน่งปิดสามารถถอดออกได้อย่างง่ายดายผ่านทางปลอกและปลอก

กำลังทำงาน
ตำแหน่ง

หดกลับ
ตำแหน่ง

ตัวอย่างสตริงบางส่วนมีดังนี้:

365

240

190

140

90

365

215

165

115

365

215

140

90

ระบบ Stratex (มม.)

70

80

90

115

140

165

190

215

240

365

Normal Max - ความลึกของรู (ฟุต)

200

250

300

500

500

500

500

-

-

-

1. ก้านและอุปกรณ์นำทางชิ้นเดียวผลิตจากวัสดุคุณภาพสูงสุดพร้อมการควบคุมคุณภาพอย่างเข้มงวด

2. ไอพ่นอากาศใช้เพื่อป้องกันความผิดปกติของการเปิดและการหดตัวของการทำงานของบิตนำร่องรีมเมอร์และการล้างการตัดด้านบนระบบบิตนำร่องรีมเมอร์

3. ระบบแบริ่งที่ปิดสนิทเพื่อความสะดวกในการหมุนบิตที่ผิดปกติออกไปด้านนอกหรือดึงกลับเข้าไปในปลอก

4. ปลอกรองเท้า: ปลอกอาจมาพร้อมปลายธรรมดาหรือเกลียว

5. บายพาสร่องเหนือระบบล็อคโดยตรงเพื่อล้างการตัดและให้แน่ใจว่าหน้าสัมผัสของการเจาะสมบูรณ์

6. หัวไหล่เรียวบนดอกรีมเมอร์ช่วยลดการผูกปลอกและช่วยในการดึงบิตรีมเมอร์กลับเข้าไปในปลอก

7. รีมเมอร์ชิ้นเดียวและบิตนำร่องผลิตจากวัสดุคุณภาพสูงสุดพร้อมการควบคุมคุณภาพอย่างเข้มงวด

8. คาร์ไบด์ป้องกันเกจสำหรับงานหนักนักบินชิ้นเดียวและบิตรีมเมอร์

9. โดมคาร์ไบด์สำหรับนักบินสำหรับงานหนักและบิตรีมเมอร์

ใช้เมื่อต้องการเจาะศูนย์กลาง:

• การขุดเจาะประสิทธิภาพสูง
• รีมเมอร์ชิ้นเดียว
• อุปกรณ์นำทางชิ้นเดียว
• ทำจากเหล็กอัลลอยด์ที่ผ่านการอบด้วยความร้อน
• มาพร้อมกับเม็ดมีดทังสเตนคาร์ไบด์ที่ดุดัน
• ลดต้นทุนการขุดเจาะต่อฟุต
• รับประกันประสิทธิภาพ *
• รับประกันบริการ
• อุปกรณ์เสริมมากมาย
• ผลิตภายใต้เงื่อนไขที่ควบคุมคุณภาพอย่างเข้มงวด

* เมื่อใช้ร่วมกับคำแนะนำและข้อกำหนดของผู้ผลิต

เครื่องมือ
ขนาด

ปลอก
OD (ใน)
ก

ระบุ
ขนาดปลอก
(ใน)

ปลอก
ผนัง

ปลอก
แสดง i / d
ข

รู
Dia.
ค

70 มม

3.5

3.0

.216

2.75

3.75

80 มม

4.0

3.5

.266

3.125

4.875

90 มม

4.5

4.0

.237

3.625

5.0

115 มม

5.563

5.0

.258

4.5

6.125

140 มม

6.625

6.0

.280

5.5

7.5

165 มม

7.625

7.0

.301

6.5

8.75

190 มม

8.625

8.0

.322

7.5

9.75

210 มม

9.625

9.0

.342

8.350

11.0

215 มม

10.0

9.5

.350

8.625

11.125

240 มม

10.75

10.0

.365

9.525

11.25

แรงดันลมสูงสุดที่แนะนำสำหรับระบบดอกสว่าน Stratex

ความดันอากาศสูงสุดที่แนะนำสำหรับการเจาะ Stratex ด้วยค้อนลงรูคือ 12 บาร์ซึ่งเท่ากับ 210 psi

ความเร็วในการหมุนขึ้นอยู่กับขนาดของบิต Stratex และรูปแบบที่กำลังเจาะความเร็วในการหมุนอาจต้องแปรผันตามการเปลี่ยนแปลงตารางแสดงความเร็วในการหมุนที่แนะนำสำหรับขนาด Stratex ต่างๆ

ระบบ Stratex (มม.)

70

80

90

115

140

165

190

215

240

280

ความเร็ว (รอบต่อนาที)

20 - 40

10 - 25

ระบบ Stratex (มม.)

70

80

90

115

140

165

190

215

240

280

แรงบิดขั้นต่ำ (ฟุต / ปอนด์)

570

600

663

พ.ศ. 1470

2200

2950

4000

4000

4000

7000

ขนาดเครื่องมือ

ขนาดปลอก

Drive Shoe ID
(B)

ขับความยาวรองเท้า
(ค)

คำแนะนำเกี่ยวกับระยะปลอก
(D)

เส้นผ่าศูนย์กลางรีม
(จ)

นิดหน่อย
ขนาด
(ฉ)

คำแนะนำเกี่ยวกับระยะปลอก
(D)

ขนาดที่กำหนด

OD
(ก)

กำแพง
(ส)

70

3

3.50

.216

2.750

2.5

4.25

3.75

2.75

2.968

80

3.5

4.0

.237

3.156

2.75

4.5

4.375

3

3.437

90

4

4.5

.247

3.650

3.5

5

5

3.5

3.937

110

5

5.562

.375

4.375

5.5

7.50

6.125

4.25

4.75

115

5

5.562

.258

4.575

5.5

7.50

6.125

4.25

4.937

132

6

6.625

.432

5.188

5

7.75

7.5

4.875

5.593

140

6

6.625

.280

5.575

5

7.75

7.5

5.125

5.937

142

7

7

.498

5.575

5

7.625

7.875

5.25

5.875

150

7

7

.272

5.937

5

7.625

7.875

5.25

6.375

160

7

7.625

.500

6.036

5.5

8.25

8.75

6.125

6.500

165

7

7.625

.301

6.575

5.5

8.25

8.75

6.25

6.937

180

8

8.625

.500

7.075

6

8.75

10

6.75

7.535

190

8

8.625

.277

7.575

6

8.75

10

7.375

7.937

200

9

9.625

.500

7.937

6

9

11

7.625

8.437

210

9

9.625

.342

8.312

6

9

11

8

8.845

215

10

10

.250

8.625

6

9

11

8

9.250

230

10

10.75

.500

9.050

7

10.25 น

11.75

8.75

9.625

235

10

10.75

.365

9.275

7

10.25 น

11.75

9

9.890

250

11

11.75

.500

10

7

10.75

13.25 น

9.625

10.62

260

11

11.75

.375

10.25 น

7

10.75

13.25 น

10

10.87

280

12

12.75

.500

10.937

7

11

14.5

10.625

11.56

300

13.37

13.375

.430

*

8

12

15

10.625

*

310

14

14

.500

12.25

8

12

15.75

12

12.87

360

16

16

.500

14.25 น

10

14.25 น

18

14

14.87

410

18

18

.500

*

10

*

20

15

*

420

18.62

18.62

.430

*

10

*

20.37

15

*

455

20

20

.500

*

11

*

22

17.5

*

510

22

22

.500

20.075

11

16

24

18

*

560

24

24

.500

22.075

11

16.5

26

20

22.75

610

26

26

.500

23.875

12

17

28

22

*

660

28

28

.500

25.875

12

17.5

30

24

*

710

30

30

.500

27.875

12

19

32.5

26

*

760

32

32

.500

29.875

14

21

34.5

28

*

810

34

34

.500

31.875

14

21.5

36.5

30

32.62

860

36

36

.500

33.75

14

23

38.5

32

*

1,000

42

42

.500

39.375

16

*

44.5

38

*

1150

48

48

.500

45.375

16

*

51

42

*

ศูนย์กลางล่าสุดภายใต้รีมเมอร์ที่ใช้สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่

ข้อกำหนด:

• การขุดเจาะประสิทธิภาพสูง
• ปีกพับเก็บได้ห้าปีก
• ทำจากเหล็กอัลลอยด์ที่ผ่านการอบด้วยความร้อน
• มาพร้อมกับเม็ดมีดทังสเตนคาร์ไบด์ที่ดุดัน
• ลดต้นทุนการขุดเจาะต่อฟุต
• รับประกันประสิทธิภาพ **
• รับประกันบริการ
• อุปกรณ์เสริมมากมาย
• พนักงานที่มีคุณสมบัติและทุ่มเท
• ผลิตภายใต้เงื่อนไขที่ควบคุมคุณภาพอย่างเข้มงวด
• ขนาดตั้งแต่ 20 "
• มีขนาดที่กำหนดเอง

ขนาดเครื่องมือ

ขนาดปลอก

ไดรฟ์รองเท้า

ขับความยาวรองเท้า

คำแนะนำเกี่ยวกับ Casing Dist.

เส้นผ่าศูนย์กลางรีม

คู่มือ OD

DIM
(มม.)

ขนาดที่กำหนด

OD

สูงสุด
ผนัง

460

20

20.000

0.500

18.125

9.000

14.00 น

21.250

18.750

510

22

22.000

0.500

20.125

10.000

15.50 น

23.250

20.750

560

24

24.000

0.500

22.125

10.000

15.50 น

25.250

22.750

610

26

26.000

0.500

24.125

11.000

16.50 น

27.250

24.750

660

28

28.000

0.500

26.125

12.000

17.50 น

29.250

26.750

710

30

30.000

0.500

27.875

12.000

19.00 น

32.500

*

760

32

32.000

0.500

29.875

14.000

21.00 น

34.500

*

810

34

34.000

0.500

31.875

14.000

21.50 น

36.500

36.620

860

36

36.000

0.500

33.750

14.000

23.00 น

38.500

*

1,000

42

42.000

0.500

39.375

16.000

*

44.500

*

1150

48

48.000

0.500

45.375

16.000

*

51.000

*
