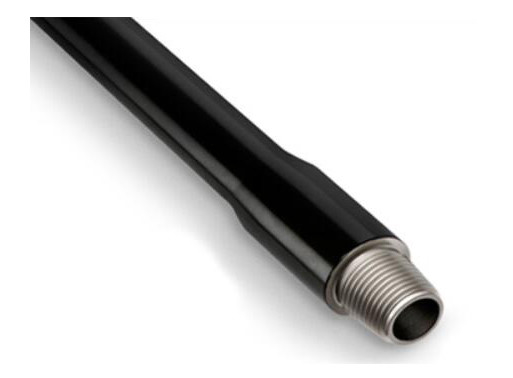

ข้อต่อเครื่องมือหลอม 73 มม. ท่อเจาะ HDD สำหรับการเจาะแบบไร้ร่องลึก
| ชื่อ | การเจาะแนวนอน (HDD) Drill Pipe |
| ยี่ห้อ | รอสเชน |
| แสงสูง: | เครื่องมือเจาะแนวนอน |
| เครื่องมือเจาะทิศทางแนวนอน | |
| คุณสมบัติ: | ทนต่อการสึกหรอ / มีความแข็งแรงสูง |
| พิมพ์: | สว่านเจาะ HDD |
| การใช้งาน: | ท่อเจาะสำหรับเครื่องเจาะทิศทางแนวนอน |
| ชื่อผลิตภัณฑ์: | เครื่องมือเจาะ HDD |
| วัสดุ: | 4140 |
| ระดับ: | R780, G105 และ S135 |
ท่อเจาะ HDD ใช้กันอย่างแพร่หลายสำหรับเครื่องเจาะทิศทางแนวนอนข้อต่อเครื่องมือเจาะท่อ HDD นั้นมีการกระแทกและหนาเป็นส่วนใหญ่วัสดุของตัวท่อคือ R780 หรือเหล็กเกรดสูงหลังจากการชุบแข็งและการแบ่งเบาบรรเทา และวัสดุของข้อต่อโดยทั่วไปคือ 37 CrMnMo หรือ 42 CrMoOD ของตัวท่ออยู่ระหว่าง Φ 50-Φ 140
เราสามารถจัดหาสินค้าได้ทุกประเภทตามความต้องการของลูกค้า
Roschen HDD แท่งสว่านสำหรับเครื่องเจาะทิศทางแนวนอนความแข็งแรงสูง ความทนทานสูง ความยืดหยุ่นสูงเส้นผ่านศูนย์กลางตั้งแต่ 42 มม. ถึง 140 มม.ความยาวตั้งแต่ 0.5 ม. ถึง 9.6 ม.เกรดเหล็ก: E75/R780,G105,S135.เราสามารถสร้างสว่านสำหรับเครื่อง Vermeer, Case, Ditch Witch, Drillto, Gudeng, Xugong เช่น D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 March I, JT4020, JT7020, API NC23-NC50 เป็นต้น
| ขนาด | การเชื่อมต่อ | มิติของท่อเจาะ | แบ่งเบาบรรเทาและดับ | รัศมีการดัดขั้นต่ำ | แรงบิดสูงสุด | ||||
| OD ของท่อ | ความหนาของผนัง | OD ของข้อต่อ / อารมณ์เสีย | ความยาวในการทำงาน | น้ำหนัก | |||||
| (มม.) | (มม.) | (มม.) | (มม.) | ( กิโลกรัม) | ระดับ | (เมตร) | นิวตันเมตร | ||
| 50x2000มม | ดีเอช 50 | 50 | 6.5 | 57 | 2543 | 20 | S135 | 29 | 3000 |
| 60X3000มม | DH60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000มม | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000มม | NC23(DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000มม | NC26(2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000มม | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500มม | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31(2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
| รุ่นของแท่นขุดเจาะ | การเชื่อมต่อ | มิติของท่อเจาะ | แบ่งเบาบรรเทาและดับ | รัศมีการดัดขั้นต่ำ | แรงบิดสูงสุด | ||||
| OD ของท่อ | ความหนาของผนัง | OD ของข้อต่อ / อารมณ์เสีย | ความยาวในการทำงาน | น้ำหนัก | |||||
| (มม.) | (มม.) | (มม.) | (มม.) | ( กิโลกรัม) | ระดับ | (เมตร) | นิวตันเมตร | ||
| D7×11, D9X13 | แท่งไฟ 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2543 |
| D10X14,D10X15 | แท่งไฟ 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2543 |
| D16×20,D18×22 | แท่งไฟ 1 | 48 | 6.5 | 54 | 3048 | 23.5 น | S135 | 30 | 3000 |
| D24X26 | แท่งไฟ 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | แท่งไฟ 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | แท่งไฟ 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | แท่งไฟ 1 หรือ 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | แท่งไฟ 1 หรือ 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | แท่งไฟ 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | แท่งไฟ 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | แท่งไฟ 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | แท่งไฟ 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | แท่งไฟ 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | แท่งไฟ 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | แท่งไฟ 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | แท่งไฟ 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | แท่งไฟ 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
พารามิเตอร์ทางเทคนิคของท่อเจาะเจาะแนวนอน
