NMLC Core Barrel สําหรับการเจาะเพชร
ROSCHEN นําเสนอ NMLC ทรูสามหลอดกระบอกแกนธรรมดาสําหรับการใช้กับ CR50 / NW / NWJ / NYW แสต.น้ําท่อแกน NMLC ถูกออกแบบมาเพื่อให้การฟื้นฟูแกนได้สูงสุดในสถานที่วิจัยและหลักการสํารวจการเจาะโปรแกรม. ด้วย NMLC ห่อแกนมันเป็นไปได้ที่จะได้รับเกือบ 100% การฟื้นฟูแกน volumetric ในสภาพที่ไม่ถูกรบกวนมากที่สุดที่เป็นไปได้โดยใช้อุปกรณ์การเจาะแกนหมุนมันถูกใช้ในการสํารวจเขื่อน, สะพานและสถานที่ก่อสร้างและการพัฒนาแร่ธาตุธนูแกน NMLC ประกอบด้วยองค์ประกอบหัว NMLCองค์ประกอบท่อภายใน NMLC องค์ประกอบท่อแยก NMLC และองค์ประกอบท่อภายนอก NMLC
รายละเอียดของ NMLC Triple Tube Core Barrel | ||
ปารามิเตอร์ NMLC ที่ไม่ใช่สัตว์ | mm | นิ้ว |
NMLC กว้างรู ((ประมาณ) | 75.7 | 2.98 |
NMLC วงกลมแกน (ประมาณ) | 52 | 2.047 |
NMLC Core Bit Set OD (ประมาณ) | 75.3 | 2.965 |
NMLC Core Bit Set ID ((ประมาณ) | 52 | 2.047 |
NMLC Reaming Shell Set OD (ประมาณ) | 75.7 | 2.98 |
ขนาด | กว้างรู | กว้างของแกน | ความยาว |
NMLC | 75.69 มม. | 51.94 มม. | 1.0m |
NMLC | 75.69 มม. | 51.94 มม. | 1.5m |
NMLC | 75.69 มม. | 51.94 มม. | 3.0m |
NMLC | 75.69 มม. | 51.94 มม. | 4.5m |
NMLC | 75.69 มม. | 51.94 มม. | 6.0m |
HMLC | 99.21 มิลลิเมตร | 63.50 มิลลิเมตร | 1.5m |
HMLC | 99.21 มิลลิเมตร | 63.50 มิลลิเมตร | 3.0m |
HMLC | 99.21 มิลลิเมตร | 63.50 มิลลิเมตร | 4.5m |
HMLC | 99.21 มิลลิเมตร | 63.50 มิลลิเมตร | 6.0m |

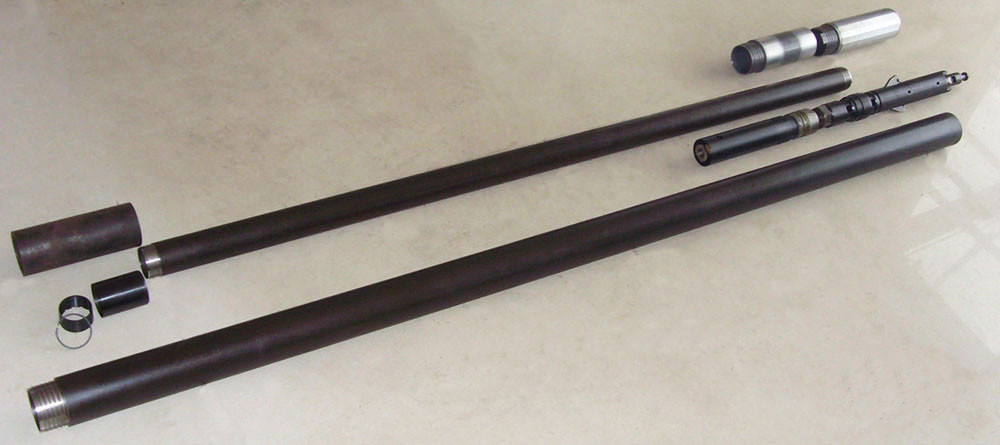

NMLC การตั้งค่าแบบมาตรฐานของกระบอกแกนเจาะเพชร
1-NMLC Head Assembly การประกอบหัว
2-NMLC ท่อภายใน
3-NMLC สต็อปวงแหวน
เครื่องยกแกน 4-NMLC
กล่องยกแกน 5-NMLC
6-NMLC พั๊มออกวาล์วชุด
7-NMLC ท่อแยก
8-NMLC หลอดภายนอก
เครื่องป้องกันเส้นใย 9-NMLC
หมายเหตุ:
(1) NMLC core bit และ reaming shell ไม่รวม
(2) 1.5m / 5ft, 3m / 10ft, 4.5m / 15ft และ 6m / 20ft NMLC ห่อแกนมีให้เลือก
(3) พลาสติก คอร์ลไลเนอร์มีในขนาด NMLC
