ระบบเจาะและปลอกศูนย์กลางสำหรับฮาร์ดร็อค Overburden Tools Overburden Drilling Systems
เครื่องมือรับภาระ, Roschen CDC Concentric system product range M50 168.3mm
ด้านล่างนี้เป็นการนำเสนอระบบ Halco ของเครื่องมือ Overburden
กลุ่มผลิตภัณฑ์ Roschen CDC Concentric system
CDC - ระบบเจาะและปลอกศูนย์กลาง
คุณภาพของระบบที่ก้าวหน้าของ Roschen สามารถถูกแทนที่ด้วยระบบ Halco tubex, ระบบ atlas copco ที่ก้าวหน้าขึ้นอยู่กับระดับคุณภาพและในบริการหลังการขาย
ประเภท CDC | ปลอก OD | ผนังปลอก | เส้นผ่าศูนย์กลางนักบิน | เส้นผ่าศูนย์กลางรีม | ปลอกรองเท้า | สูงสุดเส้นผ่านศูนย์กลางของดอกสว่าน |
ความหนา | เส้นผ่านศูนย์กลาง | |||||
มม | มม | มม | มม | มม | มม | |
M40 | 139.7 | 5,6 | 127.5 | 154 | 116 | 115 |
M50 | 168.3 | 6 | 155 | 182.3 | 142 | 140 |
M60 | 193.7 | 6 | 180 | 212 | 167 | 165 |
DHD340 | 139.7 | 5,6 | 127.5 | 154 | 116 | 115 |
DHD350 | 168.3 | 6 | 155 | 182.3 | 142 | 140 |
DHD360 | 193.7 | 6 | 180 | 212 | 167 | 165 |
TD40 | 139.7 | 5,6 | 127.5 | 154 | 116 | 115 |
QL50 | 168.3 | 6 | 155 | 182.3 | 142 | 140 |
QL60 | 193.7 | 6 | 180 | 212 | 167 | 165 |

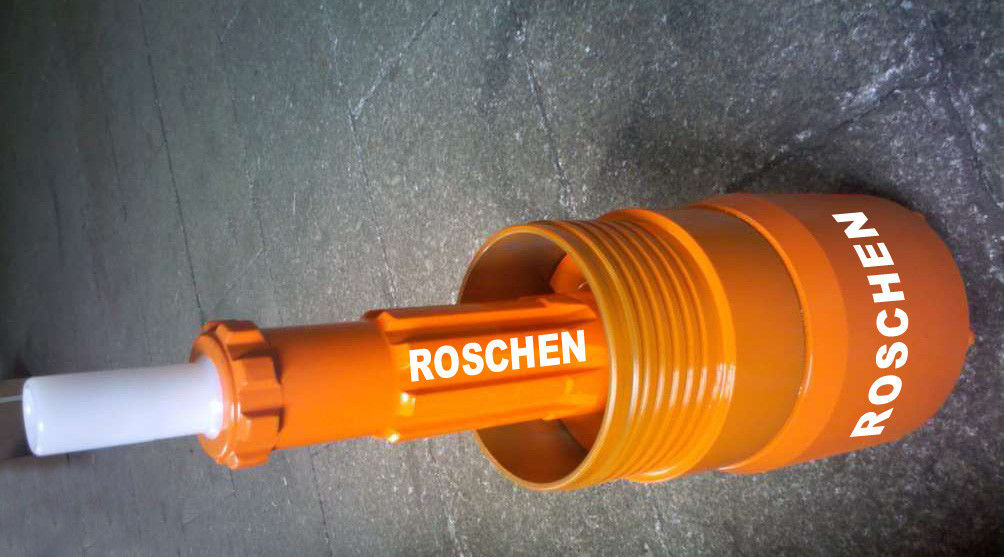

ระบบ Roschen CDC
ระบบ Roschen CDC สามารถใช้เพื่อติดตั้งปลอกในภาระหนักเกินหลายประเภทและในรูปแบบธรรมชาติทุกประเภทระบบ CDC เจาะรูตรงและเจาะก้อนหินได้อย่างง่ายดายระบบได้รับการออกแบบมาเพื่อใช้กับปลอกถาวรซึ่งเชื่อมเข้าด้วยกันอย่างต่อเนื่องระหว่างการเจาะและทิ้งไว้ในรูสามารถใช้เจาะและกรณีหลุมลึกโดยเปรียบเทียบขึ้นอยู่กับการใช้งานความเอียงของรูและสภาพพื้นดิน
ระบบประกอบด้วยบิตนำร่องและชุดแหวนบิต / ปลอกที่เป็นศูนย์กลางบิตแหวนและปลอกหุ้มจะถูกจัดส่งเป็นหน่วยเดียวโดยเชื่อมต่อกันผ่านข้อต่อแบบหมุนส่วนประกอบทั้งสองนี้ร่วมกับค้อน DTH ท่อเจาะและปลอกประกอบเป็นระบบที่สมบูรณ์
Roschen EDC TUBEX XL กลุ่มผลิตภัณฑ์
EDC - ระบบเจาะและปลอกนอกรีต
TUBEX | ปลอก recom.ขนาด | นาที.ผนัง | สูงสุดสว่าน | คว้าน |
ประเภท XL | มม | ความหนา | เส้นผ่านศูนย์กลาง | เส้นผ่านศูนย์กลาง |
สูงสุดOD / นาทีID | มม | มม | มม | |
90 | 115/102 | 5 | 90 | 123 |
115 | 142/128 | 5 | 115 | 152 |
140 | 171/157 | 5 | 140 | 187 |
165 | 196/183 | 5,5 | 165 | 212 |
180 | 219/194 | 6,3 | 180 | 232 |
190 | 222/205 | 6,3 | 190 | 237 |
240 | 273/260 | 6,3 | 240 | 306 |
280 | 327/305 | 7,1 | 280 | 370 |
ทูเบกซ์ XL
ระบบเครื่องมือ Roschen TUBEX XL สำหรับค้อน DTH ได้รับการออกแบบมาเพื่อเจาะและเคสพร้อมกันผ่านภาระหนักเกินไปเมื่อถึงพื้นหินหรือความลึกที่ต้องการสายสว่านจะถูกถอดออกจากรูได้อย่างง่ายดายโดยปล่อยให้ปลอกเข้าที่
