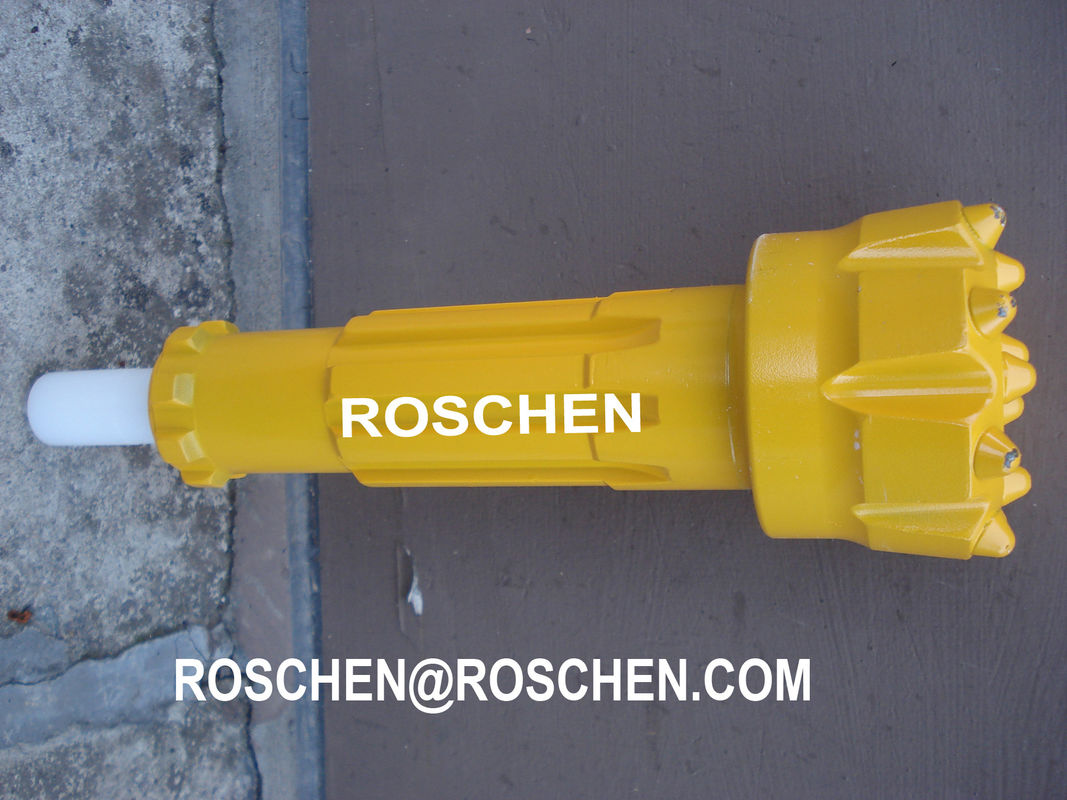

Down The Hole, DTH Drill Rock Button Bit สำหรับการขุดเจาะเหมืองแร่การขุดเจาะค้อน DTH
ค้อนและดอกสว่าน ROSCHEN DTH เข้ากันได้กับ CIR, DHD, QL, SD, Mission ฯลฯ ซีรีส์ Atlas และ Secoroc เป็นต้น
มีประสิทธิภาพสูงอัตราความล้มเหลวต่ำและอายุการใช้งานยาวนานแม้ในทุกชนิดที่มีความแข็งสูงหินที่มีฤทธิ์กัดกร่อนสูงและสภาวะที่รุนแรงอื่น ๆ เครื่องมือขุดเจาะของเรายังสามารถทำการขุดเจาะที่มีประสิทธิภาพและประหยัด
บิต Down-the-hole (DTH) ใช้กับค้อน Down-the-hole สำหรับเจาะรูผ่านหินประเภทต่างๆเมื่อใช้ร่วมกับค้อน DTH ดอกสว่านเจาะได้รับการออกแบบให้มีไดรฟ์แบบมีดสำหรับหมุนบิตในพื้นดินดอกสว่านมีให้เลือกหลายขนาดและหลายสไตล์เพื่อให้สามารถเจาะรูได้หลากหลายขนาด
| ข้อมูลพื้นฐาน | |
| หมายเลขรุ่น: | อาร์เอส 105 |
| วัสดุ: | โลหะผสมเหล็กโคบอลต์ |
| สิ่งของ: | อาร์เอส 335 |
| ความยาวค้อน (มม.): | 143 |
| น้ำหนัก (กิโลกรัม): | 33 |
| ปริมาณการใช้อากาศ (M3 / นาที): | 4.2-11.7 |
| ความถี่ผลกระทบ (ครั้ง / นาที): | ≥800 |
| เครื่องหมายการค้า: | กุหลาบ |
| แหล่งกำเนิด: | เยอรมนีจีน |
| ประเภท: | ดอกสว่านตรงกลาง |
| การใช้งาน: | การขุดเจาะอย่างดี |
| เจาะ Dia.(มม.): | 90-105 |
| เส้นผ่านศูนย์กลางภายนอก (มม.): | 85 |
| ความดันการทำงาน (MPa): | 0.7-2.1 |
| แรงบิด (NM): | 475 |
| การเชื่อมต่อ 1: | API 2-3 / 8 |
| ข้อมูลจำเพาะ: | เอสจีเอ |
| สิ่งของ | ร.ศ. 335 | ร.ศ. 345 | ร.ศ. 355 | ROS 365 | ร.ศ. 385 | ร.ศ. 3105 | ร.ศ. 3125 |
| เจาะ Dia. | 90-105 | 110-130 | 135-155 | 160-200 | 200-254 | 254-311 | 311-360 |
| (มม.) | |||||||
| ความยาวค้อน (มม.) | 143 | 1281 | 1292 | 1345 | 1578 | 1440 | 1430 |
| ภายนอก Dia. (mm) | 85 | 105 | 124 | 154 | 190 | 250 | 270 |
| รูกลาง Dia(มม.) | 33 | 36 | 36 | 61 | 61 | 75 | 85 |
| แรงดันใช้งาน (Mpa) | 0.7-2.1 | 0.7-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.4 | 0.8-2.4 |
| ปริมาณการใช้อากาศ (M3Min.) | 4.2 ~ 11.7 | 5.7 ~ 14.2 | 6.5 ~ 19.3 |
9 ~ 18 |
12 ~ 30.8 | 15 ~ 34 | 20 ~ 37.8 |
| แรงบิด (NM) | 475 | 600 | 791 | 950 | 1040 | 1260 | 1250 |
| ความถี่ผลกระทบ | > = 800 | > = 800 | 800-1200 | 600-1100 | 660-1208 | 660-1230 | 600-1150 |
| (TimesMin.) | |||||||
| การเชื่อมต่อ 1 | API 2-38 | API 2-78 | ต 91-3 | API 4-12 | API 4-12 | API 4-12 | API 4-12 |
| ข้อมูลจำเพาะ ROSCHEN DTH Hammers | |||||||
| ขนาดค้อน | ก้านบิต | รหัส ROSCHEN | เธรดการเชื่อมต่อ | บิตที่เหมาะสม | ความกดดันจากการทำงาน | ปริมาณการใช้อากาศ | |
| 2 " | BR2 | ร.ศ. 11 ร.ศ. 22 | RD50 กล่อง | ￠ 70- ￠ 90 มม | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / นาที |
| 1.0Mpa | 4m3 / นาที | ||||||
| 1.4Mpa | 5m3 / นาที | ||||||
| 3 " | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ￠ 90- ￠ 110 มม | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / นาที |
| COP32 / COP34 | |||||||
| M30 | 1.5Mpa | 9 ลบ.ม. / นาที | |||||
| 4 " | DHD340 | ROS 34 | API 2 3/8 "Reg | ￠ 110- ￠ 135 มม | 1.0-2.5Mpa | 1.0Mpa | 6 ลบ.ม. / นาที |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10 ลบ.ม. / นาที | |||||
| M40 | 2.4Mpa | 15 ลบ.ม. / นาที | |||||
| 5 " | DHD350 | รอส 52 รอส 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ￠ 135- ￠ 155 มม | 1.0-2.5Mpa | 1.0Mpa | 9 ลบ.ม. / นาที |
| COP 54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15 ลบ.ม. / นาที | |||||
| M50 | 2.4Mpa | 23 ลบ.ม. / นาที | |||||
| 6 นิ้ว | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ￠ 155- ￠ 190 มม | 1.0-2.5Mpa | 1.0Mpa | 10 ลบ.ม. / นาที |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20 ลบ.ม. / นาที | |||||
| M60 | 2.4Mpa | 28.5 ลบ.ม. / นาที | |||||
| 8 " | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ￠ 195- ￠ 254 มม | 1.0-2.5Mpa | 1.0Mpa | 15 ลบ.ม. / นาที |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26 ลบ.ม. / นาที | |||||
| SD8 | 2.4Mpa | 34m3 / นาที | |||||
| M80 / M85 | |||||||
| 10 " | SD10 | ROS 100 | API 6 5/8 "Reg | ￠ 254- ￠ 311 มม | 1.0-2.5Mpa | 1.0Mpa | 22 ลบ.ม. / นาที |
| Numa100 | 1.8Mpa | 40m3 / นาที | |||||
| ROS 100 | 2.4Mpa | 55m3 / นาที | |||||
| 12 นิ้ว | DHD1120 | ROS 120 | API 6 5/8 "Reg | ￠ 305- ￠ 445 มม | 1.0-2.5Mpa | 1.0Mpa | 30m3 / นาที |
| SD12 | 1.8Mpa | 56m3 / นาที | |||||
| Numa120 | 2.4Mpa | 78m3 / นาที | |||||
| หมายเหตุ: ขนาด DTH บิตพิเศษใด ๆ จะมีให้ตามคำขอ | |||||||
| Metzke เธรด Remet พร้อมใช้งานแล้ว! | |||||||
| ข้อมูลจำเพาะ ROSCHEN DTH Bits | ||||
| ขนาดค้อน | เส้นผ่านศูนย์กลางบิต | ก้าน | รหัส ROSCHEN | |
| เมตริก | นิ้ว | |||
| 1 " | 64 มม. - 70 มม | 2 1/2 "-2 3/4" | BR1 | ROS 11 |
| 2 " | 70 มม. - 95 มม | 2 3/4 "-3 3/4" | MACH20 / BR2 | ROS 22 |
| 3 " | 90 มม. - 102 มม | 3 1/2 "-4" | COP32 / COP34 / MACH303 | ROS 32 |
| M30 / DHD3.5 / BR3 | ROS 34 | |||
| 4 " | 105 มม. - 152 มม | 4 1/8 "-6" | COP44 / DHD340 / MACH44 | ROS 42 |
| SD4 / M40 / QL40 | ROS 44 | |||
| 5 " | 133 มม. - 165 มม | 5 1/4 "-6 1/2" | COP54 / DHD350R / MACH50 | ROS 52 |
| SD5 / M50 / QL50 / BR5 | ร.ศ. 54 | |||
| 6 นิ้ว | 152 มม. - 254 มม | 4 1/8 "-10" | COP64 / DHD360 / SD6 | ร.ศ. 62 |
| M60 / QL60 / Bulroc BR6 | ROS 64 | |||
| 8 " | 203 มม. - 330 มม | 8 "-13" | COP84 / DHD380 / SD8 | ROS 82 |
| QL80 / M80 / M85 | ร.ศ. 84 | |||
| 10 " | 254 มม. - 380 มม | 10 "-15" | SD10 | ROS 100 |
| NUMA100 | ||||
| 12 นิ้ว | 305 มม. - 508 มม | 12 "-20" | DHD1120 / SD12 | ROS 120 |
| NUMA120 / NUMA125 | ||||
| หมายเหตุ: ขนาด DTH บิตพิเศษใด ๆ จะมีให้ตามคำขอ | ||||
| Metzke เธรด Remet พร้อมใช้งานแล้ว! | ||||
การเลือกรูปร่างหน้าบิต:
1. วางศูนย์บิต
สำหรับอัตราการซึมผ่านสูงในหินอ่อนถึงแข็งปานกลางและมีรอยแยกแรงดันอากาศต่ำถึงปานกลางการควบคุมการเบี่ยงเบนของรูสูงสุด
2. เว้าหน้า
บิตแอปพลิเคชันรอบด้านโดยเฉพาะสำหรับการก่อตัวของหินที่แข็งปานกลางและเป็นเนื้อเดียวกันการควบคุมการเบี่ยงเบนของรูที่ดีและความสามารถในการชะล้างที่ดี
3. บิตหน้าแบน
รูปหน้าแบบนี้เหมาะสำหรับงานหินแข็งถึงแข็งมากและหินขัดในงานที่มีแรงกดอากาศสูงการซึมผ่านที่ดีให้อัตราความต้านทานต่อการล้างเหล็ก
4. Double Gauge Face
รูปหน้าแบบนี้เหมาะสำหรับอัตราการเจาะที่รวดเร็วในการก่อตัวของหินปานกลางถึงแข็งออกแบบมาสำหรับแรงดันอากาศสูงและทนต่อบิตเกจวัดขั้นตอนการล้างเหล็กได้ดี
5. ใบหน้านูน
สำหรับอัตราการซึมผ่านสูงในระดับอ่อนถึงแข็งปานกลางโดยมีแรงดันอากาศต่ำถึงปานกลางมีความต้านทานต่อการล้างเหล็กมากที่สุดและอาจลดภาระและการสึกหรอของปุ่มมาตรวัด แต่การควบคุมการเบี่ยงเบนของรูไม่ดี
คำถามที่พบบ่อย
ข้อมูลเกี่ยวกับดอกสว่าน dth ที่คุณอาจต้องการทราบก่อนสั่งซื้อ:
1. วิธีการชำระเงิน:
T / T (Telegraphic Transfer) หรือ Western Union หรือ L / C ที่เห็น
2. การจัดการเวลาสำหรับการสั่งซื้อ
ตามปริมาณการสั่งซื้อโดยปกติจะใช้เวลา 20 วันในการผลิต
ภายใน 3 วันทำการหลังจากได้รับการชำระเงินล่วงหน้า
3. วิธีการจัดส่ง
คำสั่งซื้อตัวอย่าง: เราขอแนะนำ Courier express เช่น DHL / UPS / TNT / FEDEX หรือทางอากาศ
สั่งซื้อจำนวนมาก: เราแนะนำทางอากาศหรือทางทะเล
4. การควบคุมคุณภาพ
เรามี QC ที่มีประสบการณ์ของเราเอง
จะมีการตรวจสอบและทดสอบอย่างเข้มงวดทุกออเดอร์ก่อนจัดส่ง
5. บริการหลังการ:
ก.ทีมขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง (ไม่รวมวันหยุด)
ข.การสนับสนุนด้านเทคนิคจะพร้อมให้บริการตลอดเวลา
6. คุณภาพและบริการ:
A. จะมีการตรวจสอบและทดสอบอย่างเข้มงวดสำหรับทุกคำสั่งซื้อก่อนจัดส่ง
B. ทีมขายและฝ่ายสนับสนุนด้านเทคนิคของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมงผ่าน skype: ROSCHEN.TOOL และ WhatsApp / Wechat: + 86-13764195009
C. การเปลี่ยนฟรีจะให้เมื่อความล้มเหลวได้รับการยืนยันหรือคุณภาพผลิตภัณฑ์ของเรา
