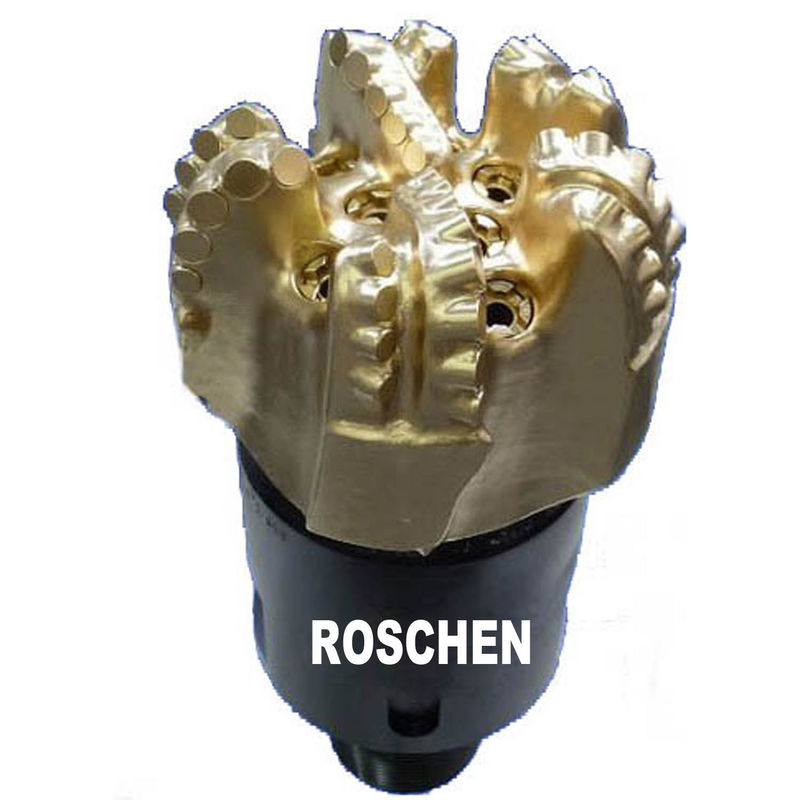

Polycrystalline diamond compact (PDC) Matrix body bits for Very Hard Rocks สำหรับการขุดเจาะน้ำมัน
ดอกสว่าน PDC
วัสดุเพชรโพลีคริสตัลลีนสำหรับใช้ในชิ้นส่วนเพชรขนาดกะทัดรัดโพลีคาร์บอเนต (PDC) เป็นหนึ่งในความก้าวหน้าของวัสดุที่สำคัญที่สุดสำหรับเครื่องมือขุดเจาะน้ำมันในช่วงไม่กี่ปีที่ผ่านมาบิตหัวคงที่หมุนเป็นชิ้นเดียวและไม่มีชิ้นส่วนที่เคลื่อนที่แยกจากกันเมื่อบิตส่วนหัวคงที่ใช้ตัวตัด PDC โดยทั่วไปจะเรียกว่าบิต PDCนับตั้งแต่การผลิตครั้งแรกในปี 2519 ความนิยมของบิตที่ใช้หัวกัด PDC เพิ่มขึ้นอย่างต่อเนื่องและเกือบจะเท่ากันกับบิตลูกกลิ้งกรวยในการขุดเจาะหลายประเภท
รูปแบบ Polycrystalline Diamond Compact (PDC)
บิต PDC ได้รับการออกแบบและผลิตในรูปแบบโครงสร้างที่แตกต่างกันสองรูปแบบ (รูปที่ 1 และรูปที่ 2):
บิตเมทริกซ์ของร่างกาย
ชิ้นส่วนเหล็ก
ทั้งสองมีความสามารถที่แตกต่างกันอย่างมีนัยสำคัญและเนื่องจากทั้งสองประเภทมีข้อดีบางประการการเลือกระหว่างทั้งสองจะขึ้นอยู่กับความต้องการของแอปพลิเคชัน
รูปแบบ Polycrystalline Diamond Compact (PDC)
บิต PDC ได้รับการออกแบบและผลิตในรูปแบบโครงสร้างที่แตกต่างกันสองรูปแบบ (รูปที่ 1 และรูปที่ 2):
บิตเมทริกซ์ของร่างกาย
ชิ้นส่วนเหล็ก
ทั้งสองมีความสามารถที่แตกต่างกันอย่างมีนัยสำคัญและเนื่องจากทั้งสองประเภทมีข้อดีบางประการการเลือกระหว่างทั้งสองจะขึ้นอยู่กับความต้องการของแอปพลิเคชัน
รูปที่ 1 - บิตของเมทริกซ์ - ร่างกาย
รูปที่ 2 - ตัวถังเหล็ก นิดหน่อย.
เมทริกซ์ - ร่างกาย
“ เมทริกซ์” เป็นวัสดุคอมโพสิตที่แข็งและค่อนข้างเปราะซึ่งประกอบไปด้วยธัญพืชทังสเตนคาร์ไบด์ที่เชื่อมด้วยโลหะกับสารยึดเกาะโลหะที่นุ่มและแข็งกว่าMatrix เป็นที่พึงปรารถนาในฐานะวัสดุบิตเนื่องจากความแข็งทนต่อการขัดถูและการสึกกร่อนมีความสามารถในการทนต่อแรงอัดที่ค่อนข้างสูง แต่เมื่อเทียบกับเหล็กแล้วมีความต้านทานต่อการรับแรงกระแทกต่ำ
เมทริกซ์ค่อนข้างต่างกันเนื่องจากเป็นวัสดุผสมเนื่องจากขนาดและตำแหน่งของอนุภาคของทังสเตนคาร์ไบด์มีความแตกต่างกันไป (ตามทั้งการออกแบบและสถานการณ์) คุณสมบัติทางกายภาพจึงคาดเดาได้น้อยกว่าเหล็กเล็กน้อย
ตัวถังเหล็ก
เหล็กอยู่ตรงข้ามกับเมทริกซ์มีความสามารถในการทนต่อแรงกระแทกสูง แต่ค่อนข้างอ่อนและหากไม่มีคุณสมบัติป้องกันจะล้มเหลวอย่างรวดเร็วจากการเสียดสีและการกัดเซาะเหล็กกล้าที่มีคุณภาพนั้นเป็นเนื้อเดียวกันโดยมีข้อ จำกัด ทางโครงสร้างซึ่งแทบจะไม่ทำให้ผู้ใช้ประหลาดใจ
การออกแบบเมทริกซ์และบิตตัวถังเหล็ก
ลักษณะการออกแบบและกระบวนการผลิตสำหรับบิตทั้งสองประเภทนั้นแตกต่างกันไปเนื่องจากลักษณะของวัสดุที่ใช้ทำความทนทานต่อแรงกระแทกที่ต่ำกว่าของเมทริกซ์จะ จำกัด คุณสมบัติบางประการของเมทริกซ์บิตเช่นความสูงของใบมีดในทางกลับกันเหล็กมีความเหนียวเหนียวและสามารถรับแรงกระแทกได้มากกว่าสิ่งนี้ทำให้บิต PDC ของตัวถังเหล็กมีขนาดค่อนข้างใหญ่กว่าเมทริกซ์บิตและสามารถรวมความสูงที่มากขึ้นในคุณสมบัติต่างๆเช่นใบมีด
ข้อได้เปรียบของบิต PDC ของตัวเมทริกซ์
โดยทั่วไปแล้วบิต PDC ของตัวเมทริกซ์เป็นที่ต้องการมากกว่าบิตตัวถังเหล็กสำหรับสภาพแวดล้อมที่การสึกกร่อนของร่างกายมีแนวโน้มที่จะทำให้บิตล้มเหลวสำหรับชิ้นส่วนที่ชุบด้วยเพชรสามารถใช้ได้เฉพาะโครงสร้างเมทริกซ์เท่านั้น
ความแข็งแรงและความเหนียวของเหล็กทำให้เนื้อเหล็กมีความต้านทานต่อการรับแรงกระแทกสูงเนื้อเหล็กแข็งแรงกว่าตัวเมทริกซ์มากเนื่องจากความสามารถของวัสดุเหล็กโปรไฟล์บิตที่ซับซ้อนและการออกแบบไฮดรอลิกจึงเป็นไปได้และค่อนข้างง่ายในการสร้างบนเครื่องกัดแบบหลายแกนที่ควบคุมด้วยตัวเลขคุณสมบัติที่เป็นประโยชน์ของชิ้นส่วนเหล็กคือสามารถสร้างใหม่ได้หลายครั้งเนื่องจากสามารถเปลี่ยนหัวกัดที่สึกหรอหรือชำรุดได้ค่อนข้างง่ายนี่เป็นข้อได้เปรียบโดยเฉพาะสำหรับผู้ปฏิบัติงานในสภาพแวดล้อมการขุดเจาะต้นทุนต่ำ
การพัฒนาบิต PDC
โชคดีที่ทั้งเหล็กและเมทริกซ์มีการพัฒนาอย่างรวดเร็วและข้อ จำกัด ก็ลดน้อยลงเมื่อวัสดุที่มีความแข็งดีขึ้นเศษเหล็กจึงได้รับการปกป้องอย่างดีเยี่ยมด้วยวัสดุที่ทนทานต่อการเสียดสีและการสึกกร่อนสูงในขณะเดียวกันคุณสมบัติทางโครงสร้างและการต้านทานการสึกหรอของวัสดุเมทริกซ์ก็มีการปรับปรุงอย่างรวดเร็วเช่นกันและช่วงของการใช้งานทางเศรษฐกิจที่เหมาะสมกับทั้งสองประเภทก็เพิ่มมากขึ้น
เมทริกซ์ในปัจจุบันมีความคล้ายคลึงกับเมื่อไม่กี่ปีที่ผ่านมาเล็กน้อยความต้านทานแรงดึงและความต้านทานต่อแรงกระแทกเพิ่มขึ้นอย่างน้อย 33% และความแข็งแรงของใบมีดเพิ่มขึ้น≈80%ในขณะเดียวกันรูปทรงเรขาคณิตและเทคโนโลยีของโครงสร้างรองรับได้รับการปรับปรุงส่งผลให้ผลิตภัณฑ์เมทริกซ์มีความแข็งแรงและมีประสิทธิผลรูปที่ 3 อธิบายระบบการตั้งชื่อบิต PDC
รูปที่ 3 - ระบบการตั้งชื่อบิต PDC
หัวกัด Polycrystalline Diamond Compact (PDC)
เพชรเป็นวัสดุที่แข็งที่สุดที่รู้จักกันความแข็งนี้ทำให้มีคุณสมบัติที่เหนือกว่าในการตัดวัสดุอื่น ๆPDC มีความสำคัญอย่างยิ่งต่อการขุดเจาะเนื่องจากจะรวมเพชรขนาดเล็กราคาไม่แพงที่มนุษย์สร้างขึ้นให้เป็นผลึกที่มีขนาดค่อนข้างใหญ่ซึ่งรวมกันเป็นก้อนซึ่งสามารถประกอบขึ้นเป็นรูปทรงที่มีประโยชน์ที่เรียกว่าตารางเพชรโต๊ะเพชรเป็นส่วนหนึ่งของเครื่องตัดที่สัมผัสกับรูปแบบนอกจากความแข็งแล้วตารางเพชร PDC ยังมีคุณสมบัติที่สำคัญสำหรับหัวกัดดอกสว่าน: พวกมันยึดกับวัสดุทังสเตนคาร์ไบด์ได้อย่างมีประสิทธิภาพซึ่งสามารถประสาน (ยึดติด) กับตัวบิตเพชรจะไม่ยึดติดกันด้วยตัวเองและไม่สามารถยึดติดกันได้โดยการประสาน
เพชรสังเคราะห์
กรวดเพชรมักใช้เพื่ออธิบายเม็ดเล็ก ๆ (≈0.00004นิ้ว) ของเพชรสังเคราะห์ที่ใช้เป็นวัตถุดิบหลักสำหรับหัวกัด PDCในแง่ของสารเคมีและคุณสมบัติเพชรที่มนุษย์สร้างขึ้นนั้นเหมือนกับเพชรธรรมชาติการทำกรวดเพชรเกี่ยวข้องกับกระบวนการที่เรียบง่ายทางเคมีคาร์บอนธรรมดาจะถูกทำให้ร้อนภายใต้ความดันและอุณหภูมิที่สูงมากอย่างไรก็ตามในทางปฏิบัติการทำเพชรนั้นไม่ใช่เรื่องง่าย
ผลึกเพชรแต่ละเม็ดที่มีอยู่ในเม็ดเพชรนั้นมีความหลากหลายทำให้วัสดุมีความแข็งแรงคมและเนื่องจากความแข็งของเพชรจึงทนต่อการสึกหรอได้มากในความเป็นจริงโครงสร้างแบบสุ่มที่พบในเพชรสังเคราะห์แบบผูกมัดจะมีประสิทธิภาพในการเฉือนได้ดีกว่าเพชรธรรมชาติเนื่องจากเพชรธรรมชาติเป็นผลึกลูกบาศก์ที่แตกหักได้ง่ายตามขอบเขตผลึกที่เป็นระเบียบ
อย่างไรก็ตามกรวดเพชรมีความเสถียรน้อยกว่าที่อุณหภูมิสูงกว่าเพชรธรรมชาติเนื่องจากตัวเร่งปฏิกิริยาโลหะที่ติดอยู่ในโครงสร้างกรวดมีอัตราการขยายตัวทางความร้อนสูงกว่าเพชรการขยายตัวที่แตกต่างกันจะทำให้พันธะระหว่างเพชรกับเพชรอยู่ภายใต้แรงเฉือนและหากโหลดสูงพอจะทำให้เกิดความล้มเหลวได้หากพันธะล้มเหลวเพชรจะหายไปอย่างรวดเร็วดังนั้น PDC จึงสูญเสียความแข็งและความคมและไม่ได้ผลเพื่อป้องกันความล้มเหลวดังกล่าวหัวกัด PDC ต้องได้รับการระบายความร้อนอย่างเพียงพอในระหว่างการขุดเจาะ
โต๊ะเพชร
ในการผลิตโต๊ะเพชรเม็ดเพชรจะถูกเผาด้วยทังสเตนคาร์ไบด์และสารยึดเกาะโลหะเพื่อสร้างชั้นที่อุดมด้วยเพชรมีรูปร่างเหมือนเวเฟอร์และควรทำให้หนาที่สุดเท่าที่จะทำได้เนื่องจากปริมาณเพชรจะเพิ่มอายุการใช้งานตารางเพชรคุณภาพสูงสุดอยู่ที่≈2ถึง 4 มม. และความก้าวหน้าทางเทคโนโลยีจะเพิ่มความหนาของตารางเพชรพื้นผิวทังสเตนคาร์ไบด์ปกติสูง high0.5 นิ้วและมีรูปร่างและขนาดหน้าตัดเช่นเดียวกับตารางเพชรทั้งสองส่วนตารางเพชรและวัสดุพิมพ์ประกอบเป็นเครื่องตัด (รูปที่ 4)
รูปที่ 4 - โครงสร้างเครื่องตัด PDC
การใช้งานไฟล์
2 หน้าต่อไปนี้เชื่อมโยงไปยังไฟล์นี้:
ดอกสว่าน PDC
PEH: ความรู้เบื้องต้นเกี่ยวกับดอกสว่านแบบ Roller-Cone และ Polycrystalline Diamond
การขึ้นรูป PDC ให้เป็นรูปทรงที่มีประโยชน์สำหรับใบมีดเกี่ยวข้องกับการวางกรวดเพชรร่วมกับวัสดุพิมพ์ในภาชนะรับความดันแล้วเผาด้วยความร้อนและความดันสูง
ไม่อนุญาตให้ใช้หัวกัด PDC สูงเกินอุณหภูมิ 1,382 ° F [750 ° C]ความร้อนที่มากเกินไปก่อให้เกิดการสึกหรออย่างรวดเร็วเนื่องจากการขยายตัวทางความร้อนที่แตกต่างกันระหว่างสารยึดเกาะและเพชรมีแนวโน้มที่จะทำให้ผลึกกรวดเพชรที่ซ้อนกันในตารางเพชรแตกจุดแข็งของพันธะระหว่างโต๊ะเพชรและพื้นผิวทังสเตนคาร์ไบด์ยังถูกทำลายโดยการขยายตัวทางความร้อนที่แตกต่างกัน
ปัจจัยสำคัญที่ต้องพิจารณาก่อนการใช้งานและการออกแบบบิต PDC
.หลักการออกแบบบิต PDC
.โปรไฟล์บิต PDC
.การกำหนดค่าบิต PDC
.บิตไฮดรอลิกส์
.เศรษฐศาสตร์บิต
.การจำแนกบิต
.ความเข้าใจเกี่ยวกับแนวทางปฏิบัติและเงื่อนไขในการดำเนินงานที่บิตจะถูกเปิดเผย
ดอกสว่านโรตารี่
PEH: ความรู้เบื้องต้นเกี่ยวกับดอกสว่านแบบ Roller-Cone และ Polycrystalline Diamond
| ข้อมูลจำเพาะของดอกสว่าน PDC | |||||||
| รหัสบิต IADC | TFA ตร.ว. | น้ำหนักโคลน ppg | แรงดันตกเล็กน้อย psi | บิตแรงม้าไฮดรอลิก hp | แรงม้าไฮดรอลิก / sq in.hsi | ความดันรูล่าง psi | อัตราการไหล gpm |
| M315 | 0.421 | 9.16 | 600 | 124 | 2.12 | 1,033 | 355 |
| M315 | 0.421 | 9.16 | 350 | 51.1 | 0.9 | 1,990 | 250 |
| M345 | 0.388 | 9 | 227 | 26.9 | 0.47 | 1,030 | 203 |
| M345 | 0.388 | 9.16 | 535 | 96.5 | 1.7 | 2,040 | 309 |
| M615 | 0.383 | 9.0 | 235 | 27.9 | 0.49 | 1,035 | 204 |
| M615 | 0.383 | 9.16 | 553 | 100 | 1.76 | 2,000 | 310 |
| M646 | 0.388 | 9.07 | 499 | 87.4 | 1.54 | 1,000 | 300 |
| M646 | 0.388 | 9.07 | 499 | 87.4 | 1.54 | 1,000 | 300 |
| M646 | 0.388 | 9.0 | 438 | 72.0 | 1.27 | 2,025 | 282 |
| M672 | 0.388 | 9.07 | 435 | 71.0 | 1.46 | 1,030 | 280 |
| M672 | 0.388 | 9.16 | 747 | 159 | 3.26 | 1,943 | 365 |
| S914 | 0.383 | 9.07 | 512 | 89.7 | 1.56 | 1,020 | 300 |
| S914 | 0.383 | 9.07 | 228 | 26.6 | 0.47 | 1,020 | 200 |
| S914 | 0.383 | 9.16 | 350 | 51.1 | 0.9 | 1,990 | 250 |
| M946 | 0.388 | 9.0 | 215 | 25.5 | 45 | 1,030 | 203 |
| M946 | 0.388 | 9.16 | 728 | 157 | 2.77 | 1,990 | 370 |
| M946 | 0.388 | 8.8 | 700 | 151 | 2.66 | 2,000 | 370 |
