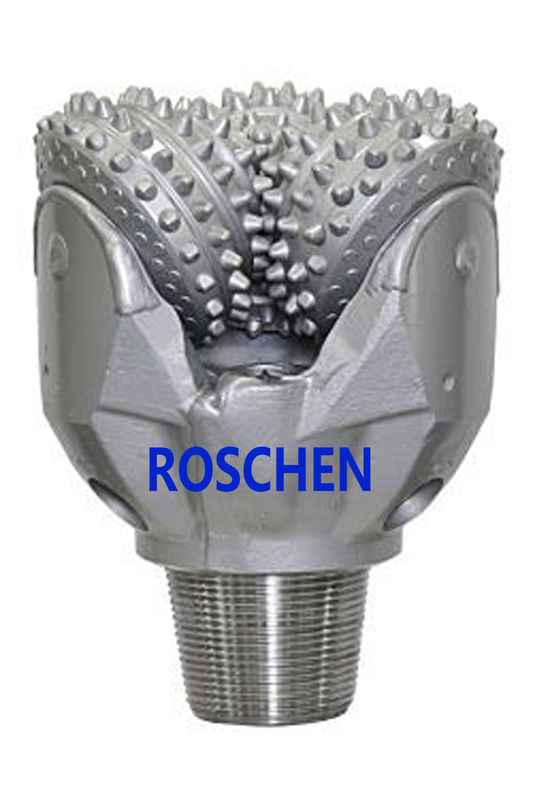

ดอกสว่าน GTX TCI Tricone 16 นิ้ว, IADC 535
คำอธิบาย
ดอกสว่านกรวยลูกกลิ้ง Tricone เพิ่มประสิทธิภาพสูงสุดในการใช้งานที่กำหนดวัฒนธรรมของเราในการปรับปรุงอย่างต่อเนื่องตามความมุ่งมั่นด้านการวิจัยและพัฒนาของเราในการปรับปรุงโครงการขุดเจาะของคุณบรรลุ ROP ที่สูงขึ้นด้วยต้นทุนต่อฟุตที่ต่ำลง
ตระกูลดอกสว่าน Roschen Hughes Christensen GT, GTX, GX และ STX tricone จาก Roschen Baker Hughes ได้สั่งสมประสบการณ์ภาคสนามที่สำคัญในช่วงทศวรรษที่ผ่านมาจนกลายเป็นดอกสว่านตัวเลือกสำหรับผู้ปฏิบัติงานและผู้รับเหมาจำนวนมากในการใช้งานที่หลากหลายชิ้นส่วนเหล่านี้สร้างขึ้นจากเทคโนโลยีที่ได้รับการพิสูจน์แล้วโดยใช้วัสดุคุณภาพสูงและกระบวนการผลิตที่เหนือกว่าเพื่อให้ได้ประสิทธิภาพการขุดเจาะที่เชื่อถือได้และสม่ำเสมอ
การใช้งาน:
.การใช้งานเจาะทั่วไป
.การใช้งานโรตารีและมอเตอร์
คุณสมบัติและประโยชน์:
.GTX แบริ่ง - สาย GTX มีลูกบอลปิดผนึกโอริงและแบริ่งลูกกลิ้งแนะนำให้ใช้บิตเหล่านี้สำหรับการเจาะรอบต่อนาทีสูงและการใช้งานแบบกำหนดทิศทางซึ่งส่วนของรูและชั่วโมงต่อบิตจะลดลง
.การเจาะสูงสุด - การเจาะเชิงรุกเนื่องจากการชดเชยรูปกรวยที่มีขนาดใหญ่มากและการออกแบบฟันซ้อนกันลึกพร้อมการระบายอากาศที่ดี
.Center Jet - เจ็ตที่สี่อยู่ในตำแหน่งกึ่งกลางของบิตและใช้เพื่อป้องกันการกระพือปีกและการลดอัตราการเจาะที่เกี่ยวข้อง
ข้อมูลจำเพาะ:
1. ขนาด: 16 นิ้ว (406.4 มม.)
2. ประเภทบิต: GTX-C30
3. IADC: 535
4. ประเภทฟัน: TCI
5. แบริ่ง / ซีลแพคเกจ: ลูกกลิ้งสองแถว / โอริงหุ้ม
6. การเชื่อมต่อ: 7-5 / 8 REG API
7. สูงสุดน้ำหนักบิต: 35 - 87 klb (15 - 38 tn หรือ kdaN)
8. ความเร็วในการหมุน: สำหรับการใช้งานโรตารีและมอเตอร์
9. แรงบิดในการแต่งหน้า: 34.0 - 40.0 kft-lb (46.1 - 54.2 kNm)
ไม่ | ขนาด PDC ROCK BIT | REG.PIN API | |
ใน | มม | ||
1 | 3 3/4 | 95.3 | 2 3/8 |
2 | 3 7/8 | 98.4 | 2 3/8 |
3 | 4 1/8 | 104.8 | 2 3/8 |
4 | 4 1/4 | 108 | 2 3/8 |
5 | 4 1/2 | 114.3 | 2 3/8 |
6 | 4 5/8 | 117.5 | 2 7/8 |
7 | 4 3/4 | 120.7 | 2 7/8 |
8 | 4 7/8 | 123.8 | 2 7/8 |
9 | 5 1/2 | 139.7 | 3 1/2 |
10 | 5 5/8 | 142.9 | 3 1/2 |
11 | 5 2/3 | 143.9 | 3 1/2 |
12 | 4 3/4 | 146.1 | 3 1/2 |
13 | 5 7/8 | 149.2 | 3 1/2 |
14 | 6 | 152.4 | 3 1/2 |
15 | 6 1/8 | 155.6 | 3 1/2 |
16 | 6 1/4 | 158.8 | 3 1/2 |
17 | 6 1/2 | 165.1 | 3 1/2 |
18 | 6 5/8 | 168.3 | 3 1/2 |
19 | 6 3/4 | 171.5 | 3 1/2 |
20 | 7 1/2 | 190.5 | 4 1/2 |
21 | 7 5/8 | 193.7 | 4 1/2 |
22 | 7 7/8 | 200 | 4 1/2 |
23 | 8 3/8 | 212.7 | 4 1/2 |
24 | 8 1/2 | 215.9 | 4 1/2 |
25 | 8 5/8 | 219.1 | 4 1/2 |
26 | 8 3/4 | 222.3 | 4 1/2 |
27 | 9 1/2 | 241.3 | 6 5/8 |
28 | 9 5/8 | 244.5 | 6 5/8 |
29 | 9 7/8 | 250.8 | 6 5/8 |
30 | 10 1/2 | 266.7 | 6 5/8 |
31 | 10 5/8 | 269.9 | 6 5/8 |
32 | 11 | 279.4 | 6 5/8 |
33 | 11 5/8 | 295.3 | 6 5/8 |
34 | 12 | 304.8 | 6 5/8 |
35 | 12 1/4 | 311.2 | 6 5/8 |
36 | 12 5/59 | 312.7 | 6 5/8 |
37 | 13 3/8 | 314.3 | 6 5/8 |
38 | 12 ก.ค. 59 | 315.9 | 6 5/8 |
39 | 12 5/8 | 320.7 | 6 5/8 |
40 | 13 1/8 | 333.4 | 6 5/8 |
41 | 13 1/2 | 342.9 | 6 5/8 |
42 | 13 5/8 | 346.1 | 6 5/8 |
43 | 13 3/4 | 349.3 | 6 5/8 |
44 | 14 1/2 | 368.3 | 7 5/8 |
45 | 14 3/4 | 374.7 | 7 5/8 |
46 | 15 1/2 | 393.7 | 7 5/8 |
47 | 16 | 406.4 | 7 5/8 |
48 | 17 1/2 | 444.5 | 7 5/8 |
49 | 18 7/8 | 479.4 | 7 5/8 |
50 | 20 | 508 | 7 5/8 |
51 | 22 | 558.8 | 7 5/8 |
52 | 24 | 609.6 | 7 5/8 |
53 | 26 | 660.4 | 7 5/8 |
54 | 28 | 711.2 | 7 5/8 |
55 | 30 | 762 | 7 5/8 |
