ชื่อ | ค้อนเจาะค้อนทุบ DTH Hammer |
ยี่ห้อ | ROSCHEN |
ขอบเขตการสมัคร | เปิดหินเจาะวิศวกรรมอุโมงค์ |
ความเร็วในการเจาะรู (มม. / นาที) | 840 (มม. / นาที) |
ขนาด (มม.) | 110 |
แบบ | CIR110A |
เส้นผ่านศูนย์กลางรูเจาะ (มม.) | 110-120 (มม.) (มม.) |
พลังงานกระแทก (MPa) | 0.5-0.7 |
ความลึกของรู (M) | 200 เมตร |
ความถี่กระแทก | 840 (Hz) |
เส้นผ่าศูนย์กลาง Coat | 98mm |

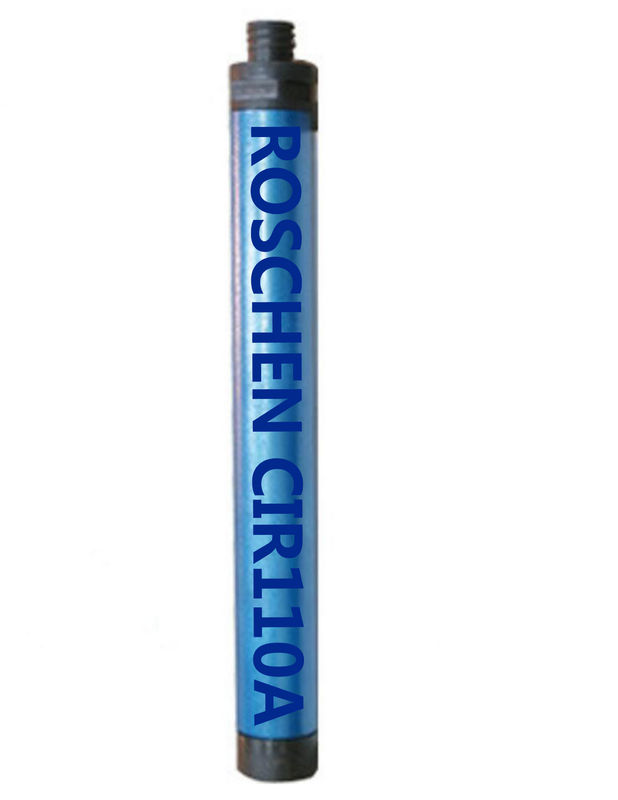

รายละเอียดสินค้า: CIR110A Downhole Hammer
เส้นผ่าศูนย์กลางในการเจาะ: Φ110 - 120mm
เส้นผ่าศูนย์กลางแจ็คเก็ต: Φ98mm
ความยาวทั้งหมด: 838 มม
น้ำหนัก: 36 กก
ความดันในการทำงาน: 0.5-0.7Mpa
การบริโภคอากาศ: 11m3 / นาที
ความถี่ในการกระแทก: 840 ครั้ง / นาที
สว่านเจาะกระแทกแบบ DTH รุ่น Specification Dimensions
แบบ | เจาะรู Dia (mm) | ปลอกหุ้ม OD (มม.) | ความยาว (มม.) | น้ำหนัก (กิโลกรัม) | ความดันในการทำงาน (MPa) | การใช้อากาศ (m3 / นาที) | ความถี่กระแทก (T / min) |
ค้อน 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
ค้อน 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
ค้อน 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
ค้อน 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
ค้อน 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
ค้อน 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
ค้อน DTH 930 | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
110A DTH Hammer | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
DHD340 DTH Hammer | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
DHD350 DTH Hammer | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
DHD360 DTH Hammer | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
CIR110A DTH Hammer วิธีการแก้ไขปัญหาทั่วไป
ความผิดปกติ | เหตุผล | วิธีการยกเว้น |
การจ่ายอากาศไม่ส่งผลกระทบ | 1. มีวาล์วดิสก์อยู่ในสภาวะแปลกปลอมและวาล์วตรวจสอบจะติดอยู่ | ถอดหัวกระแทกสำหรับทำความสะอาดและตรวจสอบ |
2. น้ำมันหล่อลื่นมีความหนืดมากเกินไปในการติดลูกสูบ | เปิดวาล์วตรวจสอบเติมน้ำมันก๊าดหรือน้ำมันเบนซินในปริมาณเล็กน้อยและเปลี่ยนน้ำมันหล่อลื่นบางลง | |
3. หลังจากที่สว่านเจาะออกแล้วมันจะขยับไปที่ข้อต่อด้านหน้าและไม่สามารถรีเซ็ตได้ | ถอดหัวเจาะเพื่อการบำรุงรักษา | |
4. การหล่อลื่นลูกสูบและกระบอกสูบไม่ดี | ถอดและยกเครื่องเปลี่ยนชิ้นส่วนเมื่อจำเป็นและปรับปรุงสภาพการหล่อลื่น | |
5. ติดตั้งส่วนที่ไม่ถูกต้องหรือขาดหายไป | ประกอบตามแผนผังโครงสร้าง | |
Shockless | 1. แหวนยางชำรุดไม่ได้กดแผ่นปรับและปะเก็น | ใส่ผ้ากันเปื้อนเพิ่มปะเก็น |
2. การสึกหรอของลูกสูบกระบอก ฯลฯ | เปลี่ยนชิ้นส่วน |
CIR110A เครื่องเจาะสว่านเจาะกระแทกแบบเจาะรู:
1. ในสภาวะการขุดเจาะตามปกติของหินเครื่องบดผลกระทบจะได้รับการทำความสะอาดและประกอบใหม่ทุกๆ 200 ชั่วโมง เจาะรูหรือตะกรันโคลนจะดำเนินการทุก 100 ชั่วโมง
2. การหล่อลื่นของหัวกระแทกเกิดขึ้นได้ผ่านเครื่องมือน้ำมันบนเครื่องยนต์หลัก ดังนั้นจึงมีความจำเป็นต้องตรวจสอบให้แน่ใจว่าอุปกรณ์เติมน้ำมันเต็มไปด้วยน้ำมันก่อนการเริ่มต้นของการเปลี่ยนแต่ละครั้งและยังคงมีส่วนเกินก่อนที่การเปลี่ยนครั้งต่อไปจะเริ่มขึ้น น้ำมันเครื่องเป็นน้ำมันเชิงกลที่ 20 ในช่วงฤดูร้อนและไม่ใช่น้ำมันเชิงกลหมายเลข 5-10 ในช่วงฤดูหนาว ก่อนที่จะมีการติดตั้งหัวกระแทกบนท่อเจาะท่อวาล์วไอเสียจะทำงานเพื่อเอาเศษซากออกจากท่อเจาะและตรวจสอบว่ามีน้ำมันอยู่ในท่อเจาะหรือไม่ ตรวจสอบอุปกรณ์ส่งผลกระทบหลังจากเชื่อมต่อ
3. หัวกระแทกและแกนหมุนต้องไม่ถูกพลิกกลับในรูเพื่อป้องกันการเกิดอุบัติเหตุ ในขั้นตอนของการขุดเจาะหลุมถ้าคุณต้องการหยุดการเจาะคุณไม่ควรหยุดจ่ายอากาศไปยังเครื่องกระแทกทันที คุณควรยกสว่านและเป่าลมและหยุดจ่ายก๊าซเมื่อไม่มีหินและหินก้อนใด ๆ ในหลุม แล้วหยุดหมุน
