Cummins Engine Piston แท่นขุดเจาะแบบพกพาสำหรับการขุดเจาะในพื้นที่ภูเขา
Model: RSDX-2 แท่นเจาะแบบพกพาไฮดรอลิกเต็มรูปแบบ
RSDX-2 แท่นขุดเจาะไฮดรอลิก
1. ภาพรวมทั่วไป

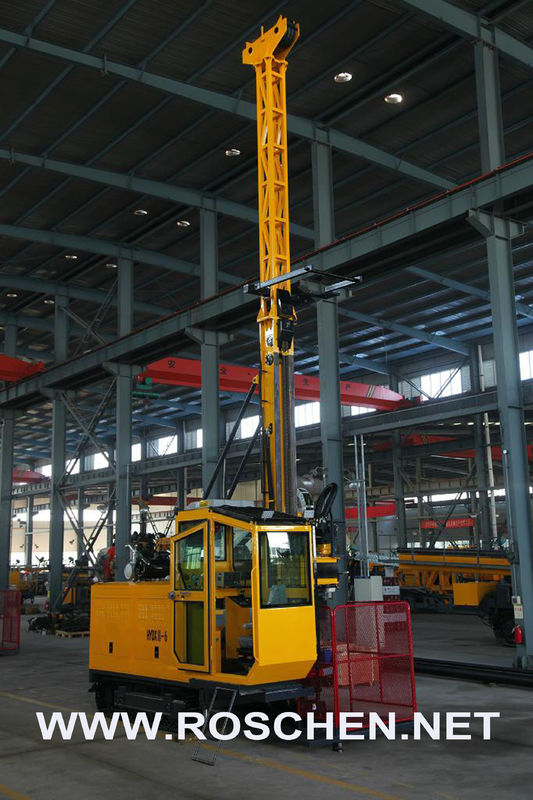

RSDX-2 แท่นขุดเจาะแบบพกพาแบบไฮดรอลิกเต็มรูปแบบเป็นอุปกรณ์น้ำหนักเบาที่ออกแบบมาสำหรับการสำรวจทางธรณีวิทยาในพื้นที่ห่างไกลที่ยากต่อการเข้าไปแท่นขุดเจาะแบบพกพานี้เหมาะสำหรับการเจาะเพชรด้วยเทคนิคการเจาะแบบมีสายแท่นขุดเจาะประกอบด้วยหน่วยพลังงานดีเซลระบบไฮดรอลิกแผงควบคุมเสาและเครื่องกว้านหลักเครื่องกว้านเส้นลวดหัวเจาะระบบฟีดที่หนีบเท้า ฯลฯ แท่นขุดเจาะไฮดรอลิก RSDX-2 เป็นอุปกรณ์ไฮดรอลิกที่ขับเคลื่อนด้วยระบบไฮดรอลิกสำหรับทุกพื้นผิว ฟังก์ชันคว้านการออกแบบสไตล์ฟิชชันทำให้แท่นขุดเจาะสามารถดูดซึมและถอดชิ้นส่วนได้ดีช่วยอำนวยความสะดวกในการขนส่งไปยังพื้นที่ที่ไม่สามารถเข้าถึงได้มากที่สุดโครงสร้างที่แข็งแกร่งพร้อมระบบควบคุมที่แน่นอนช่วยให้มั่นใจได้ถึงอัตราการเจาะสูงและความน่าเชื่อถือที่โดดเด่น
2. คุณสมบัติทางเทคนิคหลัก:
1. แบบไฮดรอลิกและหัวเจาะแบบเต็มการหมุนของหัวเจาะเกิดขึ้นได้จากปั๊มไฮดรอลิกสี่ตัวที่ขับเคลื่อนด้วยเครื่องยนต์ดีเซลห้าตัวนอกจากนี้ยังทำให้ระบบกระบอกไฮดรอลิกให้อาหารสามารถป้อนได้เต็มจังหวะทั้งในความเร็วที่สูงขึ้นและต่ำลง
2. มีการรื้อถอนที่ดีแท่นขุดเจาะแบบพกพาถูกนำมาใช้ในรูปแบบฟิชชันในการออกแบบซึ่งรวมถึงชุดจ่ายไฟถังน้ำมันไฮดรอลิกแพลตฟอร์มการจัดการและกลไกการทำงานเช่นส่วนการขุดเจาะดังนั้นจึงมีน้ำหนักเบาและสามารถบรรทุกได้ด้วยกำลังคนหรือพลังสัตว์แท่นขุดเจาะไฮดรอลิกสามารถใช้และดำเนินการในพื้นที่แคบสำหรับการเจาะรูที่ 45 ° -90 °พร้อมความสามารถในการปรับตัวที่แข็งแกร่งขึ้น
3. เทคนิคการปรับตัวที่แข็งแกร่งนอกจากการเจาะเพชรด้วยเทคนิคการคว้านเส้นลวดแล้วแท่นขุดเจาะแบบพกพานี้ยังสามารถปรับตัวได้ด้วยเทคนิคที่แข็งแกร่งแท่นขุดเจาะไฮดรอลิก RSDX-2 สามารถใช้งานได้กับความต้องการในการขุดเจาะและการป้อนของชั้นอื่น ๆ
3. ข้อกำหนดทางเทคนิค
รุ่น | RSDX-2 แท่นขุดเจาะไฮดรอลิก | |
ความจุเจาะ (ม.) | BQ | 350 |
NQ | 230 | |
กองบัญชาการ | 120 | |
กำลังไฟ (KW) / | เครื่องยนต์ดีเซลสองสูบ R2V870 ระบายความร้อนด้วยอากาศห้าชุด | 11 / 2,500 |
ความเร็วในการหมุน (รอบ / นาที) ของระบบไดนามิก | เครื่องยนต์ดีเซล Yuchai YC2108 สองชุด | 33 / 2,400 |
ชุดเครื่องยนต์ดีเซล Cummins 4BTA3.9-C100 | 74 / 2,200 | |
หัวหน้าหน่วย | ช่วงแรงบิด (Nm) | 334-930 |
ช่วงความเร็ว (รอบต่อนาที) | 0-900 | |
กลไกการป้อน | ฟีดกระบอกสูบน้ำมันยกจังหวะ (มม.) | 1700 |
ความสามารถในการยก (KN) | 50 | |
ความจุฟีด (KN) | 25 | |
กว้านหลัก | สูงสุดความสามารถในการยก (KN) | 18 |
ความเร็วในการยก (m / นาที) | 84 | |
ความยาวม้วน (ม.) | 30 | |
เส้นผ่านศูนย์กลางของ Wirerope (มม.) | φ12 | |
เครื่องกว้านคว้านเชือก | ความสามารถในการยก (KN) | 8.4 |
ความเร็วในการยก (m / นาที) | 90-240 | |
ความยาวม้วน (ม.) | 500 | |
เส้นผ่านศูนย์กลางของ Wirerope (มม.) | φ6 | |
BW-100A ปั๊มโคลน | ขนาด: L × W × H (มม.) | 3500 × 1500 × 1300 |
สูงสุดน้ำหนักของส่วนประกอบ (ไม่รวมระบบไดนามิก) (กก.) | 100 |
