ระบบขุดเจาะแบบ Overburden

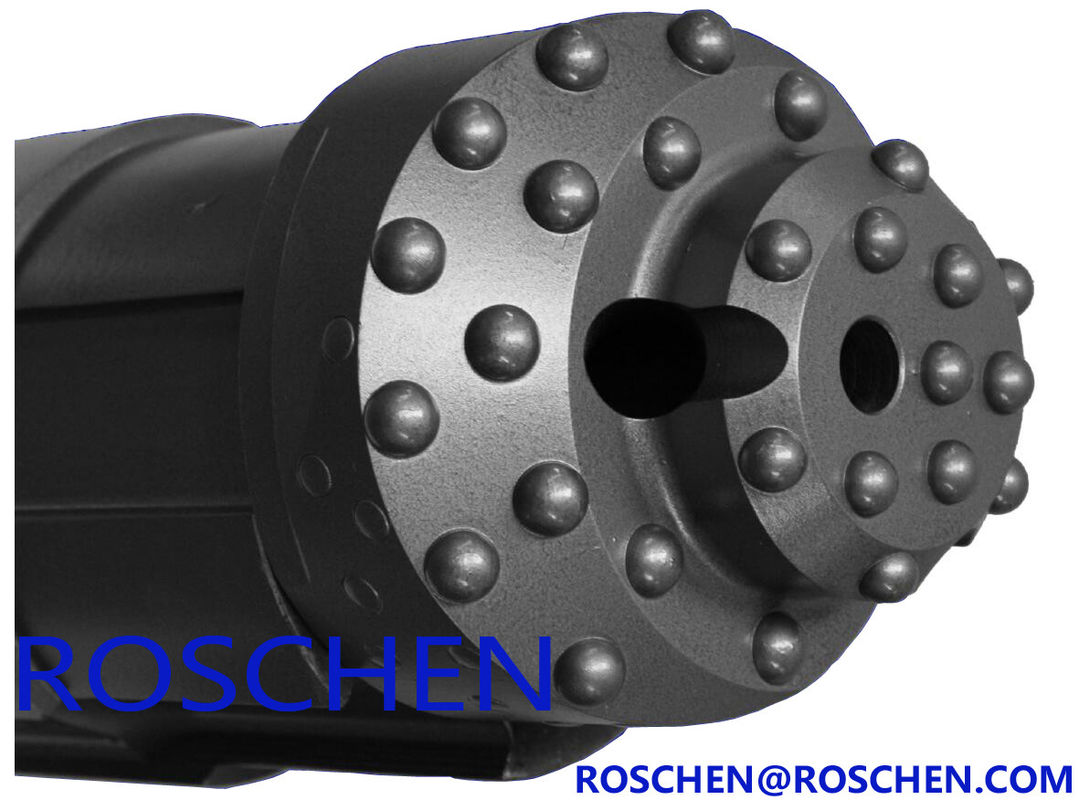

ระบบ ODS ของ Roschen เป็นระบบขุดเจาะหลุมอุกกาบาตสองจุดที่ได้รับการพิสูจน์แล้วซึ่งออกแบบมาเพื่อการขุดเจาะและการหุ้มหลุมพร้อมกันผ่านสภาพพื้นดินที่ไม่เสถียร
คุณสมบัติที่สำคัญ:
. มีให้เลือกตั้งแต่ขนาด 114mm (4 1/2 ") ถึง 273mm (10¾") เส้นผ่าศูนย์กลาง Simple ออกแบบสองส่วนเพื่อการถ่ายโอนพลังงานที่ดียิ่งขึ้นไปยัง Bit face
. สมรรถนะการเจาะที่เหมาะสมที่สุดในสภาพพื้นดินที่ไม่เสถียร
. บิตนอกรีตสามารถถอดออกได้ง่ายและรวดเร็วเพื่อทดแทนหรือตกแต่งใหม่
. "เปิดและปิด" ในตัวยึดบิตดังนั้นไม่มีอะไรสามารถป้องกันไม่ให้ Eccentric Bit ปิดได้
. ODS Bit มีดีไซน์นำร่องที่เป็นบวกซึ่งจะช่วยในการสร้างบิตผิดปกติและสร้างรูตรง
| ระบบปลอกนอกรีต (Overhead เจาะนอกรีต) | |||||||||
| ชนิด | ปลอกรีเซ็ตขนาด (มม.) | Dia ด้านในต่ำสุดของปลอกหุ้ม Dia (มม.) D | Reaming Dia (มม.) C | DTH HAMMER | เจาะท่อ | หมายเลขชิ้นส่วน | |||
| Max.OD (A) | Min.ID (B) | เธรดการเชื่อมต่อ | OD (mm) | ประแจแบน (มม.) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| พันธกิจ 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| พันธกิจ 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| ภารกิจ 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| ภารกิจ 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| พันธกิจ 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
ODEX
ROSCHEN ผลิต ODEX เจาะระบบขุดเจาะนอกรีตโดยเริ่มจาก ODEX90 ถึง ODEX445 ระบบสามชิ้นนี้ประกอบไปด้วยดอกเตอร์, สว่าน, อุปกรณ์นำทาง ROSCHEN ODEX overburden ระบบขุดเจาะที่ใช้กันอย่างแพร่หลายในการใช้งานที่หลากหลายตั้งแต่การขุดเจาะและการทำเหมืองแร่ไปจนถึงการยึดเกาะหินและการตรวจสอบพื้นที่
Advtanges:
- การกำจัดอย่างรวดเร็วของการตัด; อัตราการซึมผ่านสูงโดยเฉพาะอย่างยิ่งในการสร้างหินต้านทาน
- การเก็บตัวอย่างดินและน้ำใต้ดินอย่างง่ายระหว่างการขุดเจาะ
- สามารถวัดค่าผลผลิตได้ที่ระดับความลึกที่เลือกไว้
- เป็นประโยชน์ในการก่อตัวที่ไม่มีการรวมตัวซึ่งมีความเสี่ยงสูงในการลอด
ช่วงแอ็พพลิเคชัน:
เหมาะสำหรับเจาะหลุมน้ำบ่อน้ำใต้พิภพเสาเข็มมิลโก้ขนาดเล็กหลุมเจาะหลุมขนาดกลางของอาคารโครงการเขื่อนและท่าเรือ
1. เมื่อมีการเจาะเริ่มต้นสว่านจะแกว่งออกมาและเจาะรูนักบินซึ่งกว้างพอสำหรับท่อปลอกเพื่อเลื่อนลงหลังการประกอบชุดสว่าน
2. เมื่อถึงความลึกที่ต้องการแล้วการหมุนจะกลับกันอย่างระมัดระวังหลังจากนั้นจึงคว่ำตัวสว่านเข้าด้วยกันเพื่อให้สามารถประกอบชิ้นส่วนของสว่านได้ผ่านท่อ
3. ท่อท่อที่เหลืออยู่ในหลุมเจาะควรปิดผนึกที่ด้านล่างของรูโดยใช้ยาแนวซีเมนต์หรือสารปิดผนึกอื่น ๆ
4. การขุดเจาะยังคงความลึกตามที่ต้องการในหินปูนโดยใช้การขุดเจาะแบบเดิม
