| ระบบปลอกนอกรีต (Overhead เจาะนอกรีต) | |||||||||
| ชนิด | ปลอกรีเซ็ตขนาด (มม.) | Dia ด้านในต่ำสุดของปลอกหุ้ม Dia (มม.) D | Reaming Dia (มม.) C | DTH HAMMER | เจาะท่อ | หมายเลขชิ้นส่วน * | |||
| Max.OD (A) | Min.ID (B) | เธรดการเชื่อมต่อ | OD (mm) | ประแจแบน (มม.) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| พันธกิจ 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| พันธกิจ 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| ภารกิจ 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| ภารกิจ 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| พันธกิจ 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
* ระบบที่สมบูรณ์ประกอบด้วยที่ใส่ Bit Holder, Bit Unconce และ Locking Pins รูปแบบอื่น ๆ ของด้ามเมื่อมีการร้องขอ

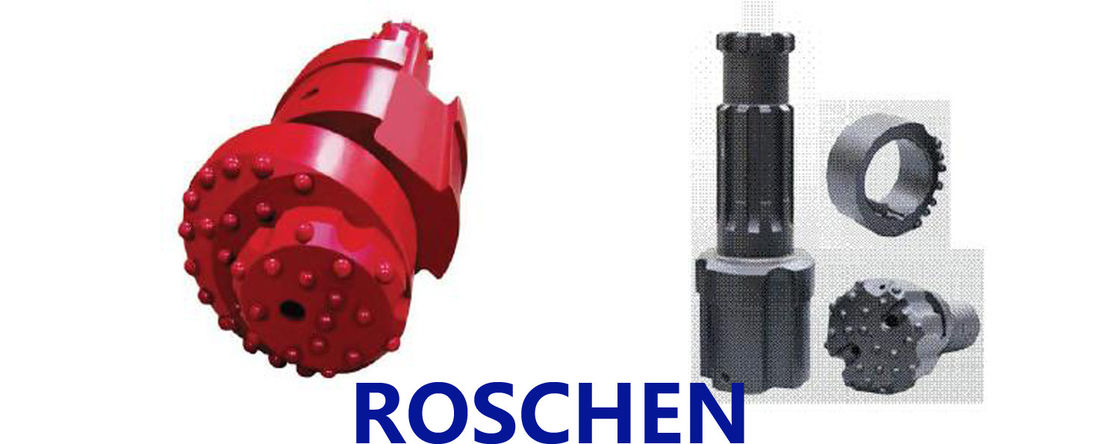

ODS เป็นระบบขุดเจาะหลุมอุกกาบาตสองชิ้นซึ่งออกแบบมาสำหรับการติดตั้งปลอกหุ้มนอกเพื่อรองรับสภาพพื้นดินที่ไม่เสถียร
ที่ใส่ขูดให้พอดีกับค้อนด้วยวิธีเดียวกับปุ่มแบบธรรมดา
ปุ่มบิตผิดปกติถูกล็อกไว้ในที่ยึดบิตโดยใช้วิธีจัดเรียงแบบ 'Seloc' แบบคู่ซึ่งสามารถถอดออกได้เมื่อบิตต้องการเปลี่ยนหรือเปลี่ยนใหม่
ROSCHEN ให้บริการเฉพาะตลับเกลียวเท่านั้น แต่ระบบยังสามารถใช้กับโครงปลอกที่มีราคาไม่แพงได้เมื่อต้องมีปลอกหุ้มไว้ในรู
เมื่อระบบ ODS ได้รับการเจาะไปตามความลึกที่กำหนดไว้บิตนอกรีตสามารถปิดไปยังตำแหน่งศูนย์กลางได้โดยการดึงขึ้นกับรองเท้าหุ้มข้อและหมุนเคาน์เตอร์ 180 องศาและระบบทั้งหมดจะถูกถอนออกจากปลอก
หากจำเป็นต้องใช้ก็สามารถเจาะเข้าไปในหินแข็งได้โดยใช้ปุ่มแบบธรรมดาที่มีขนาดเส้นผ่าศูนย์กลางเท่ากับขนาดของระบบ
สิ่งสำคัญคือต้องตรวจสอบให้แน่ใจว่าตัวปรับเสถียรภาพของขนาดที่ถูกต้องอยู่ในตำแหน่งโดยตรงหลังค้อน
ROSCHEN ผลิตช่วงของผู้ถือบิต, บิตนอกรีต, ปลอกรองเท้าและความคงตัวเพื่อติดตามระบบ ODS ของเราเจาะ สำหรับรายละเอียดเพิ่มเติมของผลิตภัณฑ์กรุณาศึกษาจากโบรชัวร์ด้านเทคนิคของเราหรือติดต่อฝ่ายขายของเราเพื่อขอความช่วยเหลือ
