ความดันอากาศสูงกันน้ำดีเจาะรูกลึง Pneumatic Drilling ค้อน DTH
ปุ่มสำหรับภารกิจของ COP MISSION DHD QL SD
ผลิตภัณฑ์ที่ตรงกัน :
แท่งสว่าน 89mm พร้อม API 3 1/2 "REG PIN
แท่งสว่าน 89mm พร้อม API 3 1/2 "REG BOX
แท่งเจาะขนาด 114 มม. พร้อมรหัส API 4 1/2 "REG PIN
แท่งเจาะขนาด 114 มม. พร้อมกล่อง API 4 1/2 "REG BOX
Bits with COP84 DHD380, Mission80, QL80, SD8 shanks
ฟิลด์แอ็พพลิเคชัน:
ทุ่งนาทุกประเภทเช่นเหมืองแร่เหมืองหินอุโมงค์สะพานก่อสร้างและอื่น ๆ แต่ยังเหมาะอย่างยิ่งกับการใช้ท่อท่อระหว่างการเจาะท่อ
คุณสมบัติ:
พลังแรงกระแทกสูงมีความถี่ต่ำอายุการใช้งานที่ยาวนานการล้างน้ำแบบไม่กลับคืนสมรรถนะที่เชื่อถือได้
พารามิเตอร์ทางเทคนิค
ลักษณะ | รหัสสินค้า | Bit Shank | การเชื่อมต่อหัวข้อ | Dia ด้านนอก (มม.) | ความยาวโดยปราศจากบิต (มม.) | น้ำหนัก (กิโลกรัม) | ประแจยกแบน (มม.) | Rec ขนาดรู (มม.) |
RS 180 | 260000 | DHD38, COP84 | API 4 1/2 "REG PIN | 180 | 1522 | 190 | 150 | 203-271 |
แรงดันทำงาน (บาร์) | ความถี่กระแทกที่ 17 บาร์ (Hz) | แรงดันปกติของแกน (kN) | ความเร็ว Rec.Rotation (r / min) | การใช้อากาศ (m³ / min) | ||||
14-24 | 20 | 18.3 | 30-40 | 12bar | 17bar | 24bar | ||
22.5 | 28.2 | 39.6 |
ค้อนจับคู่กับบิตอื่น ๆ | ||||||||
ลักษณะ | รหัสสินค้า | Bit Shank | การเชื่อมต่อหัวข้อ | Outer Dia (mm) | ความยาวโดยปราศจากบิต (มม.) | น้ำหนัก (กิโลกรัม) | ประแจยกแบน (มม.) | Rec ขนาดรู (มม.) |
RS180-QL80 | 260001 | QL80 | API 4 1/2 "REG PIN | 180 | 1515 | 190 | 150 | 203-271 |
RS180-Mission80 | 260003 | Mission80 | 1515 | 188 | ||||
RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
RS180-SD8 | 261000 | SD8 | 1492 | 195 |
การทำงาน Pressur (บาร์) | ส่งผลกระทบ ความถี่ ที่ 17 บาร์ | ปกติ เกี่ยวกับแกน ความดัน (กิโลนิวตัน | Rec การหมุน ความเร็ว (รอบ / นาที) | อากาศ การบริโภค ( ลบ.ม. / นาที) | ||
14-24 | 20 | 18.3 | 30-40 | 14bar | 17bar | 24bar |
22.5 | 28.2 | 39.6 |

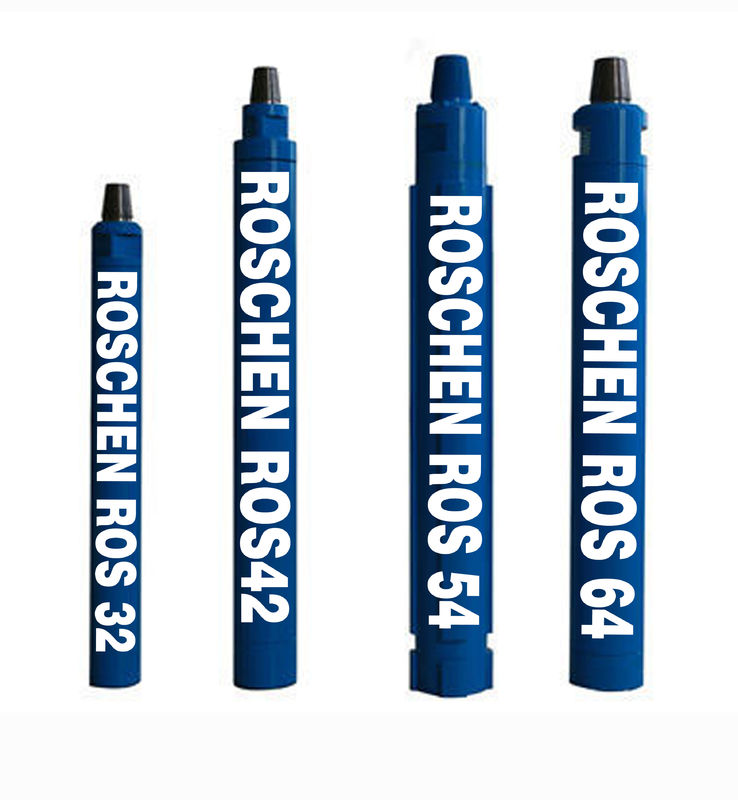

ข้อมูลจำเพาะของค้อน ROSCHEN DTH | |||||||
ค้อนขนาด | Bit Shank | รหัส ROSCHEN | เธรดการเชื่อมต่อ | บิตที่เหมาะสม | แรงกดดันจากงาน | การบริโภคอากาศ | |
1" | BR1 | ROS 11 | กล่อง RD50 | 50-70mm ¢ | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / นาที |
1.0Mpa | 4m3 / นาที | ||||||
1.4Mpa | 5m3 / นาที | ||||||
2" | BR2 | ROS 22 | กล่อง RD50 | ¢¢ 70- 90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / นาที |
1.0Mpa | 4m3 / นาที | ||||||
1.4Mpa | 5m3 / นาที | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ¢ 90 ¢ 110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / นาที |
COP32 / COP34 | |||||||
M30 | 1.5MPa | 9m3 / นาที | |||||
4" | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢¢ 110 135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3 / นาที |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3 / นาที | |||||
M40 | 2.4Mpa | 15m3 / นาที | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢¢ 135- 155 มิลลิเมตร | 1.0-2.5Mpa | 1.0Mpa | 9m3 / นาที |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / นาที | |||||
M50 | 2.4Mpa | 23m3 / นาที | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢¢ 155- 190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3 / นาที |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / นาที | |||||
M60 | 2.4Mpa | 28.5m3 / นาที | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ¢¢ 195- 254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3 / นาที |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / นาที | |||||
SD8 | 2.4Mpa | 34M3 / นาที | |||||
M80 / M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8 "Reg | ¢¢ 254- 311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3 / นาที |
Numa100 | 1.8Mpa | 40m3 / นาที | |||||
ROS 100 | 2.4Mpa | 55m3 / นาที | |||||
12" | DHD1120 | ROS 120 | API 6 5/8 "Reg | ¢¢ 305- 445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3 / นาที |
SD12 | 1.8Mpa | 56m3 / นาที | |||||
Numa120 | 2.4Mpa | 78m3 / นาที | |||||
หมายเหตุ: | |||||||
มีด Metzke, Remet thread! | |||||||
สลักทั่วไปของ DTH Hammer จะมีให้ตามคำขอ |
DTH Bit
บิต DTH เป็นผลิตภัณฑ์หลักของเรา หลังจากการค้นหาปีมะหันเรามีประสบการณ์มากมายในการพัฒนาและการผลิตสินค้าที่มีคุณภาพสูงซึ่งนำมาใช้วัตถุดิบที่มีคุณภาพสูงเทคโนโลยีขั้นสูงและผ่านการตรวจสอบอย่างเคร่งครัด
1. ความสูงและความดันอากาศต่ำลงหลุมเจาะ
2. แรงดันอากาศต่ำ DIA.:65-220 มม
3. แรงดันอากาศสูงรู Dia.:85-305 มม
4. ประเภทของฟาง: ศูนย์วาง / เว้า / นูน / วัดคู่ / แบน
5. DTH Bit ของเราสามารถใช้กับ DTH Hammer ได้หลายแบบเช่น XL, Mission, COP, IR, Mach, Demag, SD, Bulroc, Halco Mach, Digger เป็นต้น
