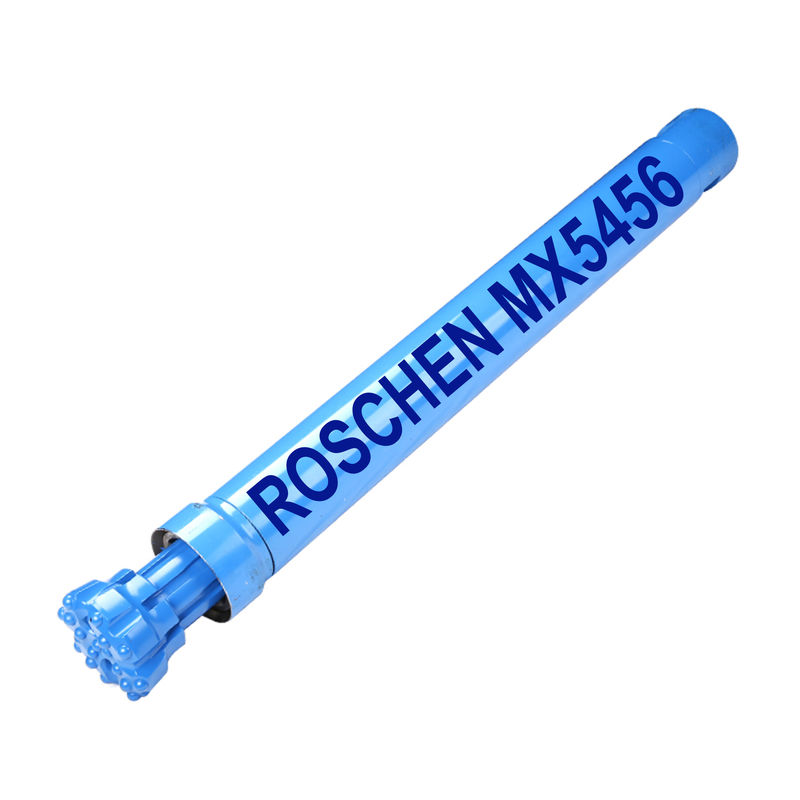

ค้อนหมุนเวียนหมุนเวียน
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | ISO |
| หมายเลขรุ่น | MX5456 |
คุณสมบัติหลักและคุณประโยชน์
. ระบบติดตั้งที่จดสิทธิบัตรสำหรับส่วนประกอบภายในที่กำหนดไว้
. ขาที่แข็งแรงและมีความยาวสั้น ๆ ช่วยให้สามารถถ่ายเทพลังงานระหว่างลูกสูบกับลูกได้มากขึ้น
. ความยาวของแขนจับหัวจับตัวแปรสำหรับสภาวะการขุดเจาะที่แตกต่างกัน
. การประกอบชิ้นส่วนหลอดชิ้นเดียว
. หลอดทดลองที่ได้รับความร้อนเป็นพิเศษที่ทนต่อการสึกหรอได้ดีกว่าคู่แข่งของเรา
. ขนาดของชิ้นส่วนของใบมีดแบบปรับได้ช่วยให้ผู้รับเหมามีความยืดหยุ่นในการติดตั้งเครื่องมือของเขามากขึ้น
. แขนสึกที่แข็งแรงเพื่อความต้านทานการสึกหรอที่ดีเยี่ยมแม้ในสภาวะการกัดกร่อนมากที่สุด
. เธรดเริ่มต้นหลายแบบสำหรับ Backhead และ Chuck ช่วยให้สามารถจับคู่ค้อนได้อย่างง่ายดาย
. แขนจับหัวฉีดแบบฉีดด้วยโลหะและตัวเลือกของแขนสวมเพื่อเพิ่มความต้านทานต่อการสึกหรอในการหมุนเวียนภายนอก
. ส่วนประกอบภายในที่สำคัญทั้งหมดได้รับความร้อนภายใต้การควบคุมอย่างเข้มงวดเพื่อยืดอายุการใช้งานเครื่องมือให้ยาวนานขึ้น
. ความสะดวกในการให้บริการโดยไม่ต้องใช้เครื่องมือประกอบหรือถอดประกอบพิเศษ
| ข้อมูลทางเทคนิคของ RC Hammer MX5456 | ||
| ข้อมูลจำเพาะ | เมตริก | ของจักรพรรดิ |
| Hammer Outside Diameter | 132mm | 5.2” |
| ความยาวของค้อน (น้อย Drill Bit) | 1165mm | 45.9” |
| ขนาดแท่นด้านหลังแบบแบน | 100mm | 4” |
| สว่านชนิดดอกเพลา | MX5456 | |
| หัวข้อ Backhead | 4 1/2 "Metzke | |
| ช่วงบิตเจาะขนาด | 137 มม. - 146 มม | 5.4 "- 5.75" |
| ค้อนน้ำหนัก (หักบิต) | 77 กิโลกรัม | 170 ปอนด์ |
| น้ำหนักบิ๊กสว่านสูงสุด | 18.7 กก | 41.2 ปอนด์ |
| น้ำหนักลูกสูบ | 19 กก | 41.9 Lb |
| สร้างแรงบิด | 5288-7050 นิวเม็กซิโก | 3900-5200 FT Lbs |
| Backhead โดดเดี่ยว | 0.75mm | 0.030” |
| แพคเกจอากาศต่ำสุดที่แนะนำ | 25.5m3 / นาทีที่ 24.1 บาร์ | 900cfm @ 350psi |
ส่วนรายการ:
| ชิ้น | หมายเลขชิ้นส่วน | ลักษณะ |
| MX5456AS02 | MX5456 ค้อน 4 1/2 "เม็ตซ์ | |
| 1 | 1300-0850 | Circlip ภายใน |
| 2 | MX5456AT11 | หลอดอะแดปเตอร์ 4.5 เม็ตซ์คีป |
| 3 | BS 228 | วงแหวน (x 2) |
| 4 | BS 040 | O Ring |
| 5 | MX5456SC01 | AIRSCREEN |
| 6 | MX5456BH11 | ด้านหลัง 4 ½ Metzke |
| 7 | 8406-0200-N8 | ตรวจสอบวาล์วซีล |
| 8 | MX5456CV01 | ตรวจสอบวาล์วลูกสูบ |
| 9 | MX5456SP01 | ตรวจสอบวาล์วสปริง |
| 10 | MX5456SM01 | เหล็กแต่งหน้าแหวน |
| 11 | MX5456LR01 | ล็อควงแหวน |
| 12 | MX5456SS01 | เว้นวรรค |
| 13 | MX5456ST01 | หลอดตัวอย่าง |
| MX5456ST03 | หลอดตัวอย่าง | |
| 14 | BS230 | O Ring |
| 15 | MX5456DR01 | Mount Tube ตัวอย่าง |
| 16 | BS228 | O Ring |
| 17 | BS237 | วงแหวน (x 2) |
| 18 | BS042 | O Ring |
| 19 | MX5456SR01 | แหวนที่นั่ง |
| 20 | MX5456IC01 | กระบอกสูบด้านใน |
| 21 | MX5456PN01 | ลูกสูบ |
| 22 | MX5456WS01 | สวมแขนเสื้อ |
| 23 | MX5456PR01 | แหวนเก็บลูกสูบ |
| 24 | MX5456BB01 | ที่ยึดแบริ่ง |
| 25 | N7-102-4 | วงแหวน (x 2) |
| 26 | 5456PIN | หมุดยึดบิต 8 (ชุด) |
| 27 | MX5456CK11 | เชย |
แรงดันอากาศจะได้รับสำหรับคอมเพรสเซอร์ที่ทำงานที่ระดับตราประทับที่ 20 ° C (68 ° F) การคำนวณค่าอุณหภูมิความสูงและความชื้นสัมพัทธ์ควรมีการแก้ไขเพื่อให้ได้ค่าคอมเพรสเซอร์ที่แท้จริง
ค้อนทุบ DTH ต้องได้รับการจัดหาน้ำมันหินอย่างสม่ำเสมอเพื่อป้องกันชิ้นส่วนภายในและเพื่อให้มีการปิดผนึกอากาศที่ดีระหว่างพื้นผิวของค้อนเพื่อการขุดเจาะที่มีประสิทธิภาพ Roschen ขอแนะนำให้ใช้ Roschen Losonsafe® Rock Drill Oil (RDO) เพื่อรักษาสมรรถนะที่ดีที่สุดและยืดอายุของชิ้นส่วนภายใน การบริโภคน้ำมันที่ถูกต้องขึ้นอยู่กับปริมาณและเงื่อนไขของอากาศ โปรดดูกราฟการหล่อลื่นด้านล่างสำหรับคำแนะนำ เมื่อเจาะในสภาพเปียกปริมาณปกติควรจะเป็นสองเท่า ควรมีหลักฐานภาพของน้ำมันรอบก้านเจาะและภายในข้อต่อท่อเมื่อเปลี่ยนหลอด
หากใช้น้ำมันหล่อลื่นจากหินปิโตรเลียมเกรดที่แนะนำขึ้นอยู่กับอุณหภูมิและความดันในการทำงาน ตามหลักการแล้วควรใช้น้ำมันหล่อลื่นหินเกรด ISO320 เมื่อใดก็ตามที่เป็นไปได้เนื่องจากค้อนเป็นเครื่องมือที่มีความถี่สูง แต่ที่ปั๊มไม่สามารถปั๊มน้ำมันได้ในสภาวะที่เย็นกว่าน้ำมันเกรดที่ต่ำกว่าสามารถใช้งานได้ตามกราฟ ด้านล่าง
สว่านเจาะลึก
| เส้นผ่าศูนย์กลาง | ประเภทใบหน้า | ส่วนจำนวน | ลักษณะ | หมายเลข x ปุ่ม Dia (นิ้ว) | หลุมตัวอย่าง | น้ำหนักประมาณ | ||||
| มิลลิเมตร | นิ้ว | ด้านนอก | ใบหน้า | ศูนย์ | กิโลกรัม | ปอนด์ | ||||
| 137 | 5 3/8 | เว้า | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 8/5 | 4 * 8/5 | 4 * 9/16 | 2 | 17 | 37.5 |
| 137 | 5 3/8 | การขึ้นรูปแข็ง | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 8/5 | 6 * 8/5 | 4 * 1/2 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | เว้า | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 8/5 | 4 * 8/5 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Drop Center | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 8/5 | 4 * 8/5 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | การขึ้นรูปแข็ง | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 8/5 | 6 * 8/5 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | Drop Center | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 8/5 | 4 * 8/5 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | การขึ้นรูปแข็ง | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 8/5 | 6 * 8/5 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | เว้า | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 8/5 | 4 * 8/5 | 4 * 9/16 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Drop Center | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 8/5 | 4 * 8/5 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | การขึ้นรูปแข็ง | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 8/5 | 6 * 8/5 | 4 * 1/2 | 2 | 17 | 37.5 |
| 152 | 6 | การขึ้นรูปแข็ง | 5456152H10 | 6 HF MX5456 BIT | 8 * 8/5 | 6 * 8/5 | 4 * 1/2 | 2 | 18 | 39.7 |
| 165 | 6 1/2 | Drop Center | 5456165C01 | 6 1/2 MX5456 collaring bit | 8 * 8/5 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39.7 |
| 190 | 7 1/2 | Drop Center | 5456190C10 | บิกินี่ 7 1/2 MX5456 | 16 * 5/8 | 4 * 8/5 | 4 * 1/2 | 2 | 20 | 44.1 |
| 200 | 8 | Drop Center | 5456200C10 | 8 "MX5456 collaring bit | 16 * 5/8 | 4 * 8/5 | 4 * 1/2 | 2 | 20 | 44.1 |
