Core Barrel
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | ISO |
| หมายเลขรุ่น | MAZIER 101 |

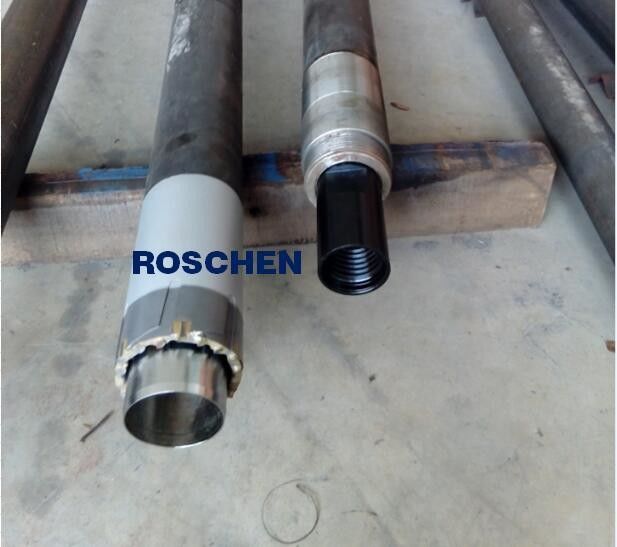

แกนกระบอก Mazier อัตโนมัติถูกออกแบบมาเพื่อให้ได้แกนตัวอย่างที่ไม่ถูกรบกวนในดินอ่อนมาก
แกนกระบอกแกนนี้มีชุดประกอบท่อด้านในบรรจุสปริง เมื่อเจาะในรูปแบบที่อ่อนนุ่มแกนตัวยกหลักยื่นออกมาสูงถึง 50 มม. ที่ด้านหน้าของบิตและทำหน้าที่เป็นรองเท้าตัด แกนที่อ่อนนุ่มได้รับการปกป้องจากการล้างด้วยน้ำ
เมื่อทำการเจาะด้วยวัสดุที่แข็งกว่าท่อภายในที่บรรจุสปริงจะอยู่ภายใต้แรงกดดันและยางในจะหดดังนั้นตอนนี้เคสนักกีฬายกแกนกลางจะอยู่ในตำแหน่งปกติ
การเจาะแบบมีสายเป็นวิธีพิเศษในการถอดแกนออก เมื่อสว่านต้องการถอดแกนออกจากแกนสว่านแบบธรรมดาแกนกลางทั้งหมดจะต้องถูกลบออกจากรู การดำเนินการนี้ใช้เวลานานเนื่องจากแต่ละแท่งต้องถูกลบออกทีละครั้ง ด้วยการเจาะแบบ wireline สามารถตัดแกนของบาร์เรลออกจากด้านล่างของรูโดยไม่ต้องถอดสายร็อด เมื่อผู้เจาะต้องการถอดแกนออกโอเวอร์คอร์จะถูกลดลงที่ปลายสาย overshot ยึดติดกับด้านหลังของหลอดแกนในแกนกลางและสายถูกดึงกลับและหลอดด้านในหลุดออกจากกระบอก
มีขนาดเส้นผ่านศูนย์กลางรู 101 มม. (แกน 74 มม.) และสามารถใช้ร่วมกับถังแกน T2-101 และ T6-101 ซึ่งเหมาะสำหรับหินแข็งมากขึ้น
แกนเส้นผ่านศูนย์กลาง 74 มม. ที่ได้รับจากเสื้อคลุมนั้นเข้ากันได้กับอุปกรณ์ทดสอบสามแกนในห้องปฏิบัติการที่ใช้กันทั่วไป
| สเปค | Mazier 101 |
| เส้นผ่านศูนย์กลางภายนอก (มม.) | 101 |
| แกนเส้นผ่าศูนย์กลาง (มม.) | 74.0 |
| ด้ายของหัว | CR50 / BW / BWY / NW / NWY |
| พื้นที่หลุม (cm²) | 80.2 |
| พื้นที่หลัก (cm²) | 43.0 |
| แนะนำก้านสว่าน | CR50 / BW / BWY / NW / NWY |
| ท่อที่แนะนำ | M116 |
เทคโนโลยีนี้ใช้ตัวอย่างแกนกลางขนาดใหญ่ (101 มม.) ในชิ้นยาว 1.5 ม.
การใช้กระบอกแกนผนังสามชั้นช่วยให้สามารถกำจัดตัวอย่างได้เมื่อนำมาจากพื้นดินรับประกันตัวอย่างที่แกนกลางที่ไม่ถูกรบกวน นั่นเป็นเหตุผลว่าทำไมตัวอย่างเหล่านี้จึงเหมาะสำหรับการทดสอบทางห้องปฏิบัติการธรณีเทคนิคขนาดใหญ่ที่มีขนาดใหญ่กว่าวัตถุประสงค์ทางธรณีวิทยา
แกนพีวีซีที่ใช้ในหลอดด้านในเพื่อรักษาแกนกลางและ "ตะกร้า" สามารถใช้เพื่อป้องกันไม่ให้วัสดุอ่อนนุ่มหลุดออกมา
กระบอกแกนประเภทนี้ใช้กันอย่างแพร่หลายในบางส่วนของยุโรปและออสตราเลเซียและมีรายงานว่าจะให้การฟื้นตัวที่อ่อนนุ่ม 100% เช่นทรายทรายตะกอนและมาร์ช
ระบบสายช่วยให้มีเพียงแกนกลาง (ท่อที่สองและสาม) เท่านั้นที่ถูกดึงออกมาสู่พื้นผิวหลังจากการขุดเจาะแกน 1.5 เมตรในขณะที่ท่อชั้นนอกทำงานเป็นท่อ
ROSCHEN ผลิตบาร์เรลแกนประเภทต่าง ๆ ที่มีคุณภาพสูง
ขนาดที่มี:
NMLC core barrel, HMLC core barrel
HWF core barrel, PWF core barrel
NWG core barrel, HWG core barrel
แกน LTK48
กระบอกแกน Mazier
แกนกระบอก 412 F
กระบอกแกน M101
บาร์เรลแกน B76 แกน B86 หลักบาร์เรล B101 แกนบาร์เรล B131 แกนหลักบาร์เรล B146 หลัก
บาร์เรลแกน BQ บาร์เรลแกน NQ, HQ ถังหลักบาร์เรลแกน PQ, บาร์เรลแกน NQ3, บาร์เรลแกน HQ3, บาร์เรลแกน PQ3
TT-46 core barrel บาร์เรล TT56 core
กระบอกแกน T2-56, แกนบาร์เรล T2-66, แกนบาร์เรล T2-76, กระบอกแกน T2-86, กระบอกแกน T2-101
T6-76 แกนบาร์เรล T6-86 แกนบาร์เรล T6-101 แกนบาร์เรล T6-116 แกนบาร์เรล T6-131 แกนบาร์เรล T6-131 แกนบาร์เรล
กระบอกแกน T6S-76, T6S-86, T6s-101, T6s-131, T6S-146
