| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | ISO |
| หมายเลขรุ่น | 13 5/8 " |

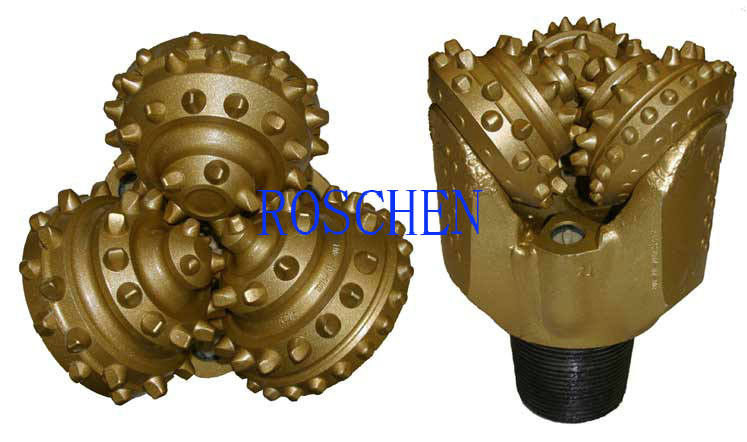

ดอกสว่านไตรโคนเหล็กแมงกานีสสูงใช้งานเจาะได้ดี 13-5 / 8 "
Tricone ดอกสว่านรายละเอียด:
ดอกสว่าน Tricone เป็นดอกสว่านที่ได้รับความนิยมมากที่สุดในโลกสามารถใช้กันอย่างแพร่หลายสำหรับการขุดเจาะน้ำมันและก๊าซการขุดการขุดบ่อน้ำการสำรวจทางธรณีวิทยาบิต Tricone ของเราแบ่งออกเป็นดอกสว่านปิดผนึกโลหะและบิตปิดผนึกยาง
1. เจ็ท C-Center สามารถหลีกเลี่ยงการก่อตัวของลูกบอลในบิตกำจัดพื้นที่ของเหลวที่ด้านล่างของบ่อเร่งการไหลขึ้นของการเจาะตัดและปรับปรุง ROP
2. ตลับลูกปืน NBR ที่มีความอิ่มตัวสูงสามารถลดความดันในการปิดผนึกและเพิ่มความน่าเชื่อถือในการปิดผนึก
3. การป้องกัน G-Gauge ช่วยเพิ่มความสามารถในการวัดและยืดอายุการใช้งานของบิต
4. การเพิ่มแถวของฟันระหว่างเรียวด้านหลังและการไหลออกเพื่อตัดแต่งหลุมเจาะและป้องกันกรวย
รหัส IADC ปกติของดอกสว่าน Tricone:
437 การก่อตัวอ่อน TCI Tricone Bits:
บิต 437 TCI ใช้ในการเจาะกำลังอัดต่ำการก่อตัวที่นุ่มนวลมากTCI bits ช่วยเพิ่มการใช้ทั้งเม็ดมีดทังสเตนคาร์ไบด์ทรงกรวยและสิ่วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และการฉายภาพสูงการออกแบบโครงสร้างการตัดนี้รวมกับการชดเชยรูปกรวยสูงสุดส่งผลให้มีอัตราการเจาะบิตสูงช่วงลึกของแถวมีดคัตเตอร์ป้องกันไม่ให้มีการประกันตัวในรูปแบบเหนียว
517 การก่อตัวปานกลาง TCI Tricone Bits:
517 มีสิ่วเม็ดมีดทังสเตนคาร์ไบด์ที่ดุดันที่แถวส้นเท้าและแถวด้านในการออกแบบนี้ให้อัตราการเจาะที่รวดเร็วและเพิ่มความทนทานของโครงสร้างการตัดในรูปแบบแข็งปานกลางถึงปานกลางO-ring ยาง HSN มีการปิดผนึกที่เพียงพอเพื่อความทนทานของตลับลูกปืน
637 การก่อตัวยาก TCI Tricone Bits:
637 บิตสามารถใช้ในการเจาะแบบแข็งและแบบขัดได้เม็ดมีดทังสเตนคาร์ไบด์ที่ทนต่อการสึกหรอถูกใช้ในแถวด้านนอกเพื่อป้องกันการสูญเสียบิตเกจใช้จำนวนเม็ดมีดทรงครึ่งวงกลมสูงสุดในทุกแถวเพื่อให้มีความทนทานและอายุการใช้งานยาวนาน
617 การก่อตัวปานกลาง - ยาก TCI Tricone Bits:
617 มีเม็ดมีดทังสเตนคาร์ไบด์สิ่วที่แข็งแกร่งที่แถวส้นเท้าและเป็นทรงกรวยที่แถวด้านในการออกแบบนี้ให้อัตราการเจาะที่รวดเร็วและเพิ่มความทนทานของโครงสร้างการตัดในรูปแบบแข็งปานกลางถึงปานกลางO-ring ยาง HSN มีการปิดผนึกที่เพียงพอเพื่อความทนทานของตลับลูกปืน
Tricone สว่านพารามิเตอร์
| คุณสมบัติของ Tricone Roller bits: | |||
| IADC | WOB | รอบต่อนาที | ใบสมัคร |
| (KN / มม.) | (รอบ / นาที) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | การก่อตัวที่นุ่มนวลมากมีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นดินโคลนหินชอล์ก |
| 116/117 | 0.35-0.8 | 150-80 | การก่อตัวที่นุ่มนวลมากมีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นดินโคลนหินชอล์ก |
| 121 | 0.3-0.85 | 200-80 | การก่อตัวอ่อนที่มีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นหินโคลนยิปซั่มเกลือหินปูนอ่อน |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | การก่อตัวที่อ่อนถึงปานกลางที่มีกำลังอัดต่ำเช่นปานกลางการสั่นแบบอ่อนหินปูนอ่อนปานกลางหินทรายอ่อนปานกลางการก่อตัวปานกลางที่มีการแทรกซึมที่แข็งและมีฤทธิ์กัดกร่อน |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | การก่อตัวปานกลางที่มีกำลังอัดสูงเช่นปานกลางการสั่นแบบอ่อนยิปซั่มแข็งหินปูนอ่อนปานกลางหินทรายอ่อนปานกลางการก่อตัวแบบอ่อนและการผสมที่แข็งขึ้น |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | การก่อตัวแข็งปานกลางที่มีกำลังอัดสูงเช่นหินแข็งหินปูนหินทรายโดโลไมต์ |
| 321 | 0.4-1.0 | 150-70 | การก่อตัวที่มีฤทธิ์กัดกร่อนปานกลางเช่นหินขัดหินปูนหินทรายโดโลไมต์ยิปซั่มแข็งหินอ่อน |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0.35-0.9 | 240-70 | การก่อตัวที่อ่อนมากมีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นดินโคลนหินชอล์กยิปซั่มเกลือหินปูนอ่อน |
| 517/527/515 | 0.35-1.0 | 220-60 | การก่อตัวอ่อนที่มีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นหินโคลนยิปซั่มเกลือหินปูนอ่อน |
| 537/547/535 | 0.45-1.0 | 220-50 | การก่อตัวที่อ่อนถึงปานกลางที่มีกำลังอัดต่ำเช่นปานกลางการสั่นแบบอ่อนหินปูนอ่อนปานกลางหินทรายอ่อนปานกลางการก่อตัวปานกลางที่มีการแทรกซึมที่แข็งและมีฤทธิ์กัดกร่อน |
| 617/615 | 0.45-1.1 | 200-50 | การก่อตัวแข็งปานกลางที่มีกำลังอัดสูงเช่นหินแข็งหินปูนหินทรายโดโลไมต์ |
| 637/635 | 0.5-1.1 | 180-40 | การก่อตัวแข็งที่มีกำลังอัดสูงเช่นหินปูนหินทรายโดโลไมต์ยิปซั่มแข็งหินอ่อน |
| หมายเหตุ: ไม่ควรใช้ WOB และ RRPM ที่เกินขีด จำกัด พร้อมกัน | |||
| เส้นผ่านศูนย์กลางของ Tricone Roller bit: | |||
| ขนาด | บิตฟันเหล็ก | TCI บิต | |
| ใน | มม | น้ำหนัก (กก.) | น้ำหนัก (กก.) |
| 3 7/8 | 98.4 | 5 | 6 |
| 4 5/8 | 117.5 | 6 | 6.5 |
| 5 7/8 | 149.2 | 17 | 18 |
| 6 | 152.4 | 18 | 19.5 |
| 6 1/2 | 165.1 | 19 | 22 |
| 7 7/8 | 200 | 29 | 29.5 |
| 8 1/2 | 215.9 | 35 | 38 |
| 8 3/4 | 222.2 | 36 | 40 |
| 9 1/2 | 241.3 | 57 | 59 |
| 9 7/8 | 250.8 | 58 | 60 |
| 10 5/8 | 269.9 | 66 | 74 |
| 12 1/4 | 311.1 | 85 | 111 |
| 13 5/8 | 346.1 | 118 | 120 |
| 14 3/4 | 374.6 | 140 | 160 |
| 17 1/2 | 444.5 | 230 | 255 |
| 20 | 508 | 428 | 443 |
| 22 | 558.8 | 520 | 560 |
| 26 | 660.4 | 720 | 810 |
