ค้อนหมุนเวียนหมุนเวียน
>
|
| สถานที่กำเนิด | ประเทศจีน |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | ISO |

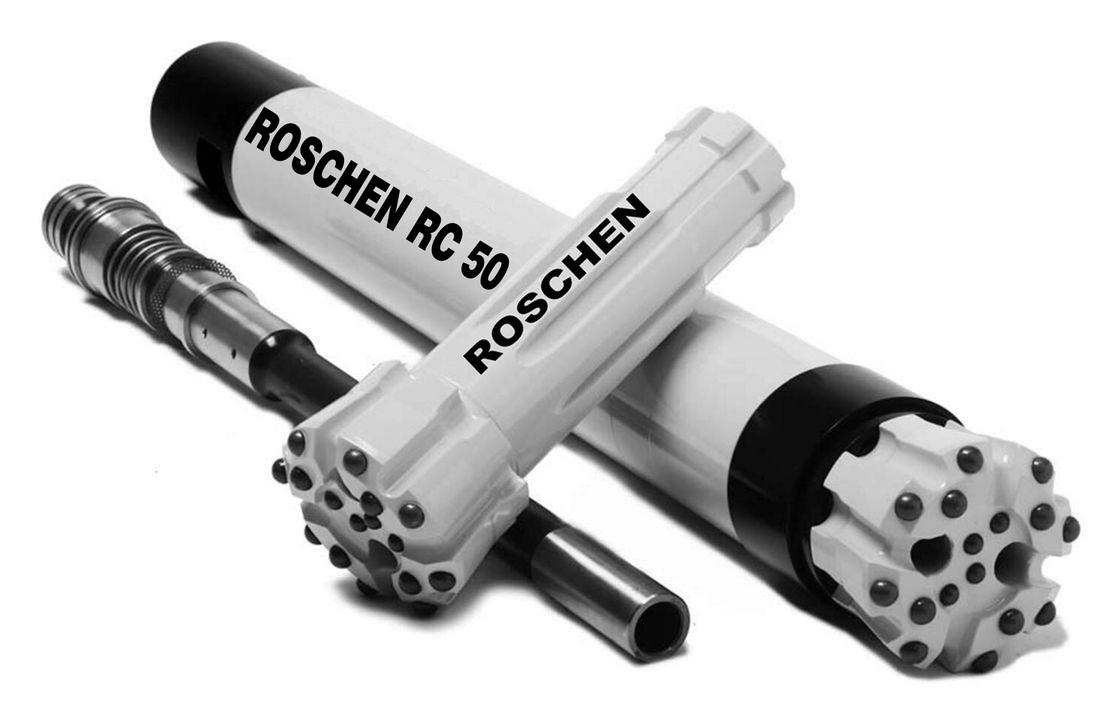

| หมายเลขรุ่น | RC 50 ค้อนปุ่ม BITT |
ค้อนหมุนเวียนเก็บตัวอย่างกลางสำหรับการสำรวจทางธรณีวิทยา
บทนำค้อนหมุนเวียนย้อนกลับ
การเจาะแบบหมุนเวียนกลับเรียกว่าการเก็บตัวอย่างส่วนกลางหรือการเจาะผนังสองชั้นการเจาะประเภทนี้มักใช้ท่อเจาะผนังสองชั้นแรงเจาะคือก๊าซแรงดันลมสูงซึ่งเข้าสู่ค้อนผ่านช่องว่างระหว่างท่อด้านนอกและท่อด้านในค้อนตีดอกสว่านเพื่อทำลายหิน และหินที่แตกจะถูกรวบรวมเข้าไปในรูพรุนบนพื้นผิวดอกสว่าน จากนั้นจึงเก็บตัวอย่างหินผ่านท่อเก็บตัวอย่างและท่อเจาะ
| การหมุนเวียนย้อนกลับ (RC) ค้อน การอ้างอิงอย่างรวดเร็ว | ||
| ขนาด | รุ่น RC ค้อน | ค้อนทุบ ROSCHEN รุ่น RC |
| 3" | ค้อนอาร์ซี RE035 | ร.ส.ร.35 |
| 4-4 1/2" | ค้อนอาร์ซี RE004 | ร.ส.ร.40 |
| ค้อนอาร์ซี RE540 | ร.ส.ร.45 | |
| 5" | ค้อนอาร์ซี RE040 | ร.ส.ร.50 |
| ค้อนอาร์ซี RE542 | ร.ส.ร.50 | |
| ค้อนอาร์ซี RE543 | ร.ส.ร.50 | |
| ค้อน RC RE545 | ร.ส.ร.50 | |
| 5-5 1/2" | ค้อนอาร์ซี RE052 | ร.ศ.55 |
| ค้อน RC RE547 | ร.ศ.55 | |
| 5 1/2-5 3/4" | ค้อนอาร์ซี RE054 | ร.ศ.55 |
| ค้อนอาร์ซี RE140 | ร.ศ.55 | |
ข้อมูลจำเพาะของ ROSCHEN Reverse Circulation Bits
| RE531 RC บิต | ||||||||
| ROSCHEN รหัส: ROS RC 30 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
| 89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
| 95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
| 102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
| RE004 RC บิต | ||||||||
| ROSCHEN รหัส: ROS RC 40 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | รูฟลัชซิ่ง | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 114 | 4 1/2 | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
| 118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
| 121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
| 127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
| RE542 | ||||||||
| ROSCHEN รหัส: ROS RC 50 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
| 124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
| 127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
| 130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
| RE543 | ||||||||
| ROSCHEN รหัส: ROS RC 50 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
| 127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
| 130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
| 133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
| RE545 | ||||||||
| ROSCHEN รหัส: ROS RC 50 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
| 127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 น | RE545-127 |
| 133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
| 136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
| บิต PR40 RC | ||||||||
| ROSCHEN รหัส: ROS RC 50 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
| 127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
| 133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
| 138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
| บิต PR52 RC | ||||||||
| ROSCHEN รหัส: ROS RC 55 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
| 136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
| 140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
| 143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
| RE547 RC บิต | ||||||||
| ROSCHEN รหัส: ROS RC 55 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
| 140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
| 143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
| 146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
| PR54 | ||||||||
| ROSCHEN รหัส: ROS RC 55 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
| 140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
| 143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
| 146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
| หมายเหตุ: | ||||||||
| Metzke เธรด Remet พร้อมใช้งาน! | ||||||||
| บิตการไหลเวียนย้อนกลับขนาดพิเศษใด ๆ จะมีให้ตามคำขอ | ||||||||
| บิต MX5456 RC | ||||||||
| ROSCHEN รหัส: ROS RC 50 | ||||||||
| เส้นผ่านศูนย์กลาง | No x เส้นผ่านศูนย์กลางปุ่ม mm | มุมปุ่ม | หลุมชักโครก | ผ้าห่อศพ เส้นผ่านศูนย์กลาง มม | น้ำหนัก (กก.) | หมายเลขชิ้นส่วน | ||
| มม | นิ้ว | ปุ่มมาตรวัด | ปุ่มด้านหน้า | |||||
| 133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
| 140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
| 146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
การใช้ค้อนหมุนเวียนย้อนกลับ
