สว่านโรตารี่ไหลเวียนย้อนกลับใช้ในการเก็บตัวอย่างหินอย่างรวดเร็วและมีประสิทธิภาพ
บทนำค้อนหมุนเวียนย้อนกลับ
เครื่องมือวัดประสิทธิภาพการไหลเวียนกลับ
การเจาะแบบหมุนเวียนกลับ (RC) ใช้ในการเก็บตัวอย่างหินอย่างรวดเร็วและมีประสิทธิภาพโดยใช้สว่านโรตารี่ขนาดใหญ่และเครื่องอัดอากาศอัตราการเจาะที่สูงขึ้นและต้นทุนต่อเมตรที่ต่ำกว่าของการเจาะ RC ทำให้เหมาะสำหรับการหาตัวอย่างแร่ในระยะแรกของโครงการสำรวจ
การเจาะหมุนเวียนแบบย้อนกลับ
การเจาะแบบหมุนเวียนกลับ (RC) ใช้แกนสว่านผนังสองชั้นกับเครื่องมือตัด ซึ่งโดยปกติแล้วคือค้อนลม เพื่อสร้างรูเจาะในชั้นหินและดึงเศษหินและเศษหินออกจากก้นหลุมการหมุนเวียนกลับทำได้โดยการเป่าลมลงไปที่แกนในวงแหวนระหว่างท่อในและท่อนอก ทำให้เกิดแรงดันแตกต่างที่สร้างแรงยกสำหรับการตัดที่เคลื่อนขึ้นจากท่อในไปยังพื้นผิวการเจาะ RC ได้พิสูจน์ตัวเองว่าเป็นวิธีที่รวดเร็วและประหยัดในการเก็บตัวอย่างแร่ และได้รับความนิยมเพิ่มขึ้นเรื่อย ๆ นับตั้งแต่เปิดตัวในเยอรมนีในทศวรรษที่ 1960
หมุน
ใช้ในการเจาะแบบ RC บริสุทธิ์หรือวิธี Down The Hole (DTH) แบบดั้งเดิม การหมุนของ Roschen เป็นทางเลือกที่คุ้มค่าสำหรับการดำเนินการหมุนด้านบนและด้านล่างแบบเดิมและด้วยการเชื่อมต่อเพียงชุดเดียว จึงให้ประโยชน์ด้านความปลอดภัยเพิ่มเติมและข้อกำหนดในการบำรุงรักษาที่ต่ำกว่า
RC DRILL สตริง
สายเจาะ RC ได้รับการออกแบบมาเพื่อให้แรงดันลมสูงและปริมาณอากาศสูงไปยังเครื่องมือตัดที่ด้านล่างของรูเจาะเมื่อเลือกแท่นเจาะแล้ว ตัวต่อและตัวต่อจะทำให้สามารถต่อสายสว่านเข้ากับหัวสว่านได้ ในชุดค่าผสมต่างๆ มากมายขึ้นอยู่กับการเลือกเครื่องมือที่ใช้
คุณสมบัติค้อนหมุนเวียนย้อนกลับ:
แท่งเจาะหมุนเวียน
Roschen เสนอแท่งสว่านที่มีเธรดประเภท Faber, Matrix, Metzke และ Remet เพื่อความเข้ากันได้อย่างสมบูรณ์กับทุกระบบท่อเจาะที่ทนทานของเราให้การสัมผัส 360° จากปลอกคอท่อด้านในไปยังท่อด้านนอก และออกแบบมาให้เปลี่ยนได้ง่ายในภาคสนาม ลดเวลาหยุดทำงานที่มีต้นทุนต่ำ
เฟเบอร์
เกลียวชนิด Faber เป็นหนึ่งในเกลียวมาตรฐานที่ได้รับการยอมรับซึ่งใช้ในการเจาะแบบหมุนเวียนย้อนกลับท่อเจาะแบบ Roschen Faber มีข้อต่อเครื่องมือโลหะผสมเกรดสูงพร้อมหมุดที่ผ่านการอบด้วยความร้อนเพื่อความทนทานต่อความเสียหายที่เหนือกว่า ตัวเรือนส่วนกลางที่มีความแม่นยำและความแข็งแรงสูงเพื่ออายุการใช้งานที่ยาวนานและง่ายต่อการประกอบ และชุดประกอบท่อด้านในที่ถอดเปลี่ยนได้เธรดประเภท Faber ใช้การออกแบบสี่เธรดต่อนิ้ว
เมทริกซ์
เกลียวชนิดเมทริกซ์เป็นอีกหนึ่งมาตรฐานที่ได้รับการยอมรับในการเจาะแบบ RCสว่านท่อชนิดเมทริกซ์ Roschen มีข้อต่อเครื่องมือโลหะผสมเกรดสูงพร้อมพินที่ผ่านการอบด้วยความร้อนเพื่อความทนทานต่อความเสียหายที่เหนือกว่า ตัวเรือนส่วนกลางที่มีความแม่นยำสูงเพื่ออายุการใช้งานที่ยาวนานและง่ายต่อการประกอบในแท่งประเภท Matrix ยางในสามารถยึดด้วยยางกันโคลงหรือเปลี่ยนสนามได้ด้วยเหล็กกันโคลงท่อ RC ชนิดเมทริกซ์มีคุณสมบัติการซีลโอริงที่ส่วนพินของชุดประกอบท่อด้านใน ให้การซีลท่อด้านในและการไหลเวียนของอากาศที่เหมาะสมที่สุดด้ายประเภทเมทริกซ์ใช้การออกแบบสามเกลียวต่อนิ้วที่หยาบกว่าและทนทานกว่า
เมตซ์เค
เกลียวประเภท Metzke เป็นหนึ่งในเกลียวมาตรฐานที่ได้รับการยอมรับซึ่งใช้ในการเจาะแบบหมุนเวียนย้อนกลับท่อเจาะชนิด Roschen Metzke มีข้อต่อเครื่องมือโลหะผสมเกรดสูงพร้อมหมุดที่ผ่านการอบด้วยความร้อนเพื่อความทนทานต่อความเสียหายที่เหนือกว่า มิดบอดี้ที่มีความแม่นยำและความแข็งแรงสูง เพื่ออายุการใช้งานที่ยาวนานและง่ายต่อการประกอบ และชุดประกอบท่อด้านในที่ถอดเปลี่ยนได้พร้อมข้อต่อพิเศษที่ให้ 360 องศา เสถียรภาพด้วยข้อ จำกัด การไหลน้อยที่สุดเกลียวประเภท Metzke ใช้การออกแบบ 4 เกลียวต่อนิ้ว และพื้นผิวประกบเครื่องมือ 90° ที่แข็งแรงกว่า
รีเมท
เกลียวชนิด Remet เป็นอีกหนึ่งมาตรฐานที่ได้รับการยอมรับในการเจาะแบบ RCท่อเจาะชนิด Roschen Remet มีข้อต่อเครื่องมือโลหะผสมเกรดสูงพร้อมพินที่ผ่านการอบด้วยความร้อนเพื่อความทนทานต่อความเสียหายที่เหนือกว่า มิดบอดี้ที่มีความแม่นยำและความแข็งแรงสูง เพื่ออายุการใช้งานที่ยาวนานและง่ายต่อการประกอบ และชุดประกอบท่อด้านในที่ถอดเปลี่ยนได้พร้อมข้อต่อพิเศษให้เสถียรภาพ 360 องศา โดยมีข้อจำกัดการไหลน้อยที่สุดท่อ RC ชนิด Remet มีคุณสมบัติการซีลโอริงที่ส่วนขาของชุดประกอบท่อด้านใน ให้การซีลท่อด้านในและการไหลเวียนของอากาศที่เหมาะสมที่สุดเกลียวชนิดรีเมทใช้การออกแบบสามเกลียวต่อนิ้วที่หยาบกว่าและทนทานกว่า
พารามิเตอร์ค้อนหมุนเวียน
ข้อมูลจำเพาะของ ROSCHEN RC Hammers | |||||||||
ขนาดค้อน | ค้อน | ก้านบิต | รหัส ROSCHEN | ช่วงรู (มม.) | เส้นผ่านศูนย์กลางภายนอก (มม.) | ความยาว (ไม่รวมดอกสว่าน) มม | น้ำหนัก (NW) กก | เธรดการเชื่อมต่อ | ความกดดันจากการทำงาน |
3" | RE531 | RE531 | ร.ส.ร.30 | 84-100 | 81 | 1069 | 29 | 3“ รีเมท | 1.0-3.0Mpa |
3" | RE035 | RE035 | ร.ส.ร.35 | 84-105 | 85 | 1075 | 35 | 3“ รีเมท | 1.0-3.0Mpa |
4 1/2" | RE004 | RE004 | ร.ส.ร.40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" รีเมต 4" เมตซ์เก | 1.0-3.0Mpa |
4 1/2" | RE540 | RE540 | ร.ส.ร.45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" รีเมต 4" เมตซ์เก | 1.0-3.0Mpa |
5" | RE040 | RE040 | ร.ส.ร.50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" รีเมต 4" เมตซ์เก | 1.0-3.0Mpa |
5" | RE542 | RE542 | ร.ส.ร.50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" รีเมต 4" เมตซ์เก | 1.0-3.0Mpa |
5" | RE543 | RE543 | ร.ส.ร.50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" รีเมต 4" เมตซ์เก | 1.0-3.0Mpa |
5" | RE545 | RE545 | ร.ส.ร.50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" เรเมต์ 4"-4.5" เมตซ์เก | 1.5-3.5Mpa |
5 1/2" | RE547 | RE547 | ร.ศ.55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | RE052 | RE052 | ร.ศ.55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 3/4" | RE054 | RE054 | ร.ศ.55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 3/4" | RE140 | RE140 | ร.ศ.55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5" | PR40 | PR40 | ร.ส.ร.50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5"-4.5" เรเมต์ 3.5"-4.5" เมตซ์เก | 1.5-3.5Mpa |
5 1/2" | PR52 | PR52 | ร.ศ.55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" เรเมต์ 4"-4.5" เมตซ์เก | 1.5-3.5Mpa |
5 1/2" | PR52R | PR52/PR52R | ร.ศ.55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" เรเมต์ 4"-4.5" เมตซ์เก | 1.5-3.5Mpa |

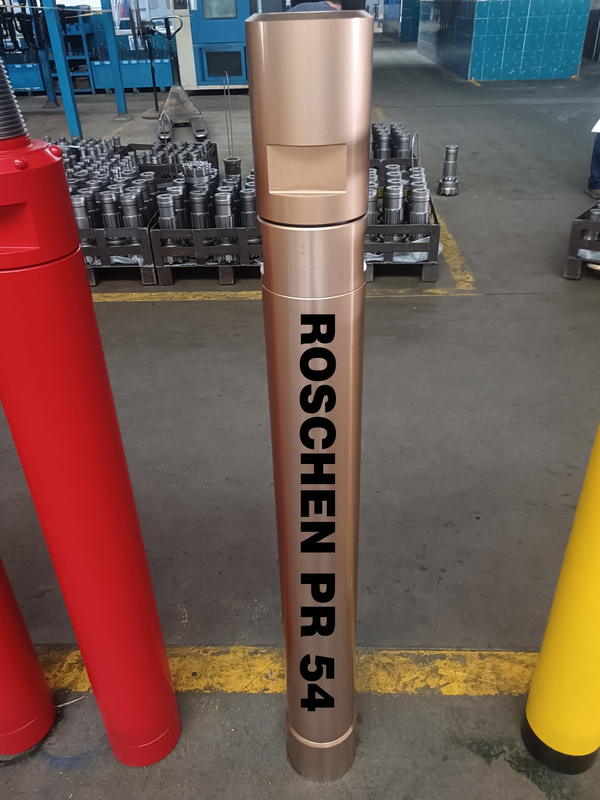

5 1/2" | PR54 | PR54 | ร.ศ.55 | 135-150 | 130 | 1294 | 84.5 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
6" | MX5456 | MX5456 | ร.ศ.60 | 136-150 | 132 | 1362 | 90 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ร.ศ.ร.65 | 152-190 | 146 | 1320 | 110 | ตามที่ขอ | 1.5-3.5Mpa |
8" | RC82/RC82R | RC82/RC82R | ร.ส.ร.80 | 190-250 | 180 | 1395 | 185 | ตามที่ขอ | 1.5-3.5Mpa |
10" | RC100/RC100R | RC100/RC100R | ร.ส.ร.100 | 250-370 | 240 | 1528 | 328 | ตามที่ขอ | 1.5-3.5Mpa |
หมายเหตุ: | |||||||||
Metzke เธรด Remet พร้อมใช้งาน! | |||||||||
ด้ามพิเศษของ RC Hammer จะมีให้ตามคำขอ |
การใช้ค้อนหมุนเวียนย้อนกลับ
