| สถานที่กำเนิด | ประเทศจีน |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | ISO |
| หมายเลขรุ่น | แกนสายไฟขนาดใหญ่ |

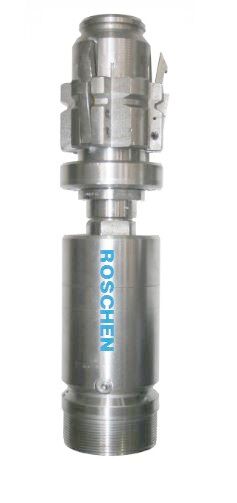

Wireline Core Barrel ของ GBS เส้นผ่านศูนย์กลางขนาดใหญ่ในธรณีเทคนิค
เส้นผ่านศูนย์กลางขนาดใหญ่ Wireline Core Barrel ฟังก์ชั่น:
ชุดท่อด้านในสลักอยู่ภายในแกนแกนด้านนอกและยกขึ้นสู่พื้นผิวโดยอุปกรณ์โอเวอร์ช็อตที่เชื่อมต่อกับสายเคเบิลแบบมีสายวิธีการดึงข้อมูลแบบมีสายช่วยเพิ่มอัตราการผลิตได้อย่างมากเมื่อเทียบกับวิธีการคว้านแบบเดิม แต่ยังทำให้หลุมเจาะถูกบรรจุอย่างเต็มที่ตลอดเวลาเพื่อให้มั่นใจถึงเสถียรภาพของหลุมเจาะในธรณีวิทยาที่ละเอียดอ่อน
การใช้งาน:
GBS เส้นผ่านศูนย์กลางขนาดใหญ่ แกนสายหลักมีประสิทธิภาพโดยเฉพาะอย่างยิ่งเมื่อต้องการแกนคุณภาพสูงในดินเหนียวทรายหรือการก่อตัวที่อ่อนแอและหลวมแกนมาตรฐาน 102 มม. ถูกเก็บไว้อย่างสมบูรณ์ในซับ PVC Core ที่ชัดเจนและสามารถดึงออกมาเป็นชิ้นเดียวได้อย่างง่ายดายหลังจากที่แต่ละแกนทำงานระบบแกนหลักที่มีความหลากหลายสูงนี้ใช้กันอย่างแพร่หลายในงานธรณีเทคนิคเพื่อให้ได้แกนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ในการก่อตัวทางธรณีวิทยาที่หลากหลาย
ข้อดี:
เส้นผ่านศูนย์กลางขนาดใหญ่แกนคุณภาพสูง
ความสามารถในการฟื้นตัวที่ดีในการก่อตัวทางธรณีวิทยาที่หลากหลาย
ระบบไฮดรอลิกส์ที่ยอดเยี่ยม
ระบบที่หลากหลายมาก
ข้อมูลทางเทคนิค
| ข้อมูลจำเพาะ | วิธีการขุดเจาะ | ||||
| วิธีที่ 1 | วิธีการ 2/3 | วิธีที่ 4 | วิธีที่ 5 | วิธีที่ 6 | |
| เส้นผ่านศูนย์กลางรู (มม.) | 146.0 | 150.0 | 146.0 | 146.0 | 146.0 |
| รหัสชุดบิตหลัก (มม.) | 102.0 | 102.0 | 109.0 | 102.0 | 102.0 |
| เส้นผ่านศูนย์กลางแกน (มม.) | 102.0 | 102.0 | 102.0 | 95.0 | ไม่มี |
| Kerf / Crown ความหนา (มม.) | 22.0 | 24.0.2018 | 18.5 | 22.0 | 22.0 |
| พื้นที่รู (ซม2) | 167.5 | 176.8 | 167.5 | 167.5 | 167.5 |
| พื้นที่แกน (ซม2) | 81.7 | 81.7 | 81.7 | 70.9 | ไม่มี |
| ก้านสว่านที่แนะนำ | GBS Monobloc | ||||
| ปลอกที่แนะนำ | สว | ||||
มีหลายวิธีในการใช้แกนหลักนี้:
วิธีที่ 1: สำหรับคว้านการก่อตัวปานกลางถึงแข็งการตั้งค่าบิตคือ 146 มม. OD x 102 มม. IDTC หรือ Diamond bits สามารถใช้ได้ขึ้นอยู่กับธรณีวิทยา
วิธีที่ 2: สำหรับคว้านในรูปแบบอ่อนTC bits ส่วนใหญ่จะใช้ซึ่งประกอบด้วยสองส่วนคือนักบินและรีมเมอร์OD ของรีมเมอร์คือ 150 มม. และ ID นักบินคือ 102 มม.
วิธีที่ 3: สำหรับการคว้านในรูปแบบที่อ่อนมากหรือหลวมบิตเหมือนกับวิธีที่ 2 แต่ตัวยกคอร์แบบขยายพิเศษจะวิ่ง 25 มม. ที่ด้านหน้าของบิต
วิธีที่ 4:สำหรับการคว้านในรูปแบบที่อ่อนมากหรือหลวมตัวยกแกนถูกขยายเพื่อวิ่ง 60 มม. ที่ด้านหน้าของบิตท่อด้านในถูกสปริงโหลดเพื่อให้ตัวยกแกนดึงกลับด้านหลังบิตเมื่อพบการก่อตัวที่ยากขึ้นการตั้งค่าบิตคือ 146 มม. OD x 109 มม. ID
วิธีที่ 5: การสุ่มตัวอย่างท่อเชลบีของการก่อตัวที่อ่อนหรืออ่อนมากนี่คือสิ่งที่แนบมาแทนที่ท่อด้านในและมีท่อเชลบีที่ปลายด้านล่างซึ่งเก็บตัวอย่างไว้ข้างหน้าบิตบิตเหมือนกับวิธีที่ 1
วิธีที่ 6: ชุดเจาะรูแบบเต็มนี่คือสิ่งที่แนบมาแทนที่ท่อในสำหรับวัตถุประสงค์ที่ไม่คว้านแกนบิตเหมือนกับวิธีที่ 1 และบิตที่ไม่คว้านมีเส้นผ่านศูนย์กลาง 101.6 มม.สำหรับนักบินคว้านก่อนกระบอกสูบ GBS คุณสามารถติดแกนแกนที่มีเส้นผ่านศูนย์กลางเล็กกว่า (T6-101 หรือเล็กกว่า) แทนบิตที่ไม่คว้านได้
