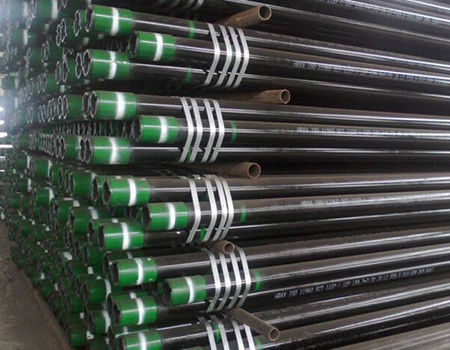

ปลอกท่อ, ปลอกน้ำมัน, ปลอก API, ปลอกบ่อน้ำมัน, ปลอกที่ใช้สำหรับปลอกและท่อน้ำมันในบ่อน้ำมันรวมถึงแก้มยาง
ปลอกท่อ, ปลอกน้ำมัน, ปลอก API, ปลอกดี, ปลอก
ใช้สำหรับปลอกและท่อน้ำมันในบ่อน้ำมันและแก้มยาง
ผลิตภัณฑ์: | ปลอกท่อ, ปลอกน้ำมัน, ปลอก API, ปลอกดี, ปลอก |
แอปพลิเคชัน: | ใช้สำหรับปลอกและท่อน้ำมันในบ่อน้ำมันและแก้มยาง |
ขนาด: | OD: 114.3 มม. - 508 มม |
WT: 5 - 16มม | |
ความยาว: R1, R2, R3 | |
มาตรฐานท่อ: | API 5CT PSL1/PSL2 J55, K55, N80-1, N80-Q, |
API 5CT PSL1/PSL2 L80-1, L80-9Cr,L80-13Cr,C90, C95, P110, Q125 | |
เกลียว: | NUE, EUE, STC, LTC, BTC, XC, HYDRILL CS |
บริการพิเศษ | บริการหวาน, บริการเปรี้ยว, Anti-H2S, NACE MR0175/ISO15156 |
เครื่องประดับ: | Pup Joint, Coupling, Drill Collar, Crossover เป็นต้น |
ท่อปลอก
ท่อปลอกเป็นท่อเหล็กกลวงที่โดยทั่วไปจะถูกกระแทกผ่านพื้นโลกโดยใช้แม่แรงไฮดรอลิกหรือนิวเมติกหลังจากขับเคลื่อนแล้ว ดินที่เคลื่อนออกจะถูกเอาออกและท่อผลิตภัณฑ์หรือท่อขนส่งถูกสอดเข้าไปภายในท่อเหล็ก
ขนาดที่มีจำหน่าย
หมวดหมู่: ERW, HFW หรือ SMLS
มาตรฐาน: API 5CT PSL1/PSL2 J55,K55,N80-1,N80-Q,API 5CT PSL1/PSL2 L80-1, L80-9Cr,L80-13Cr,C90, C95, P110, Q125
เกรดเหล็ก: H40, J55, K55, N80
การเชื่อมต่อ
API 5CT ใช้ได้กับการเชื่อมต่อต่อไปนี้ซึ่งสอดคล้องกับ API SPEC 5B:
• SC: ปลอกเกลียวกลมสั้น
• LC: ปลอกเกลียวยาว
• BC: ปลอกเกลียวค้ำยัน
• NU: ท่อไม่เสีย
• EU: ท่อคว่ำภายนอก
ข้อมูลจำเพาะของปลอกท่อ | ||||||||||||
ดีเอ็น | โอดี | น้ำหนัก | ดับเบิลยู.ที | สิ้นสุดแบบฟอร์มการตัดเฉือน | ||||||||
เกรดเหล็ก | ||||||||||||
ใน | มม | ปอนด์/ฟุต | กก./ม | ใน | มม | H40 | J55 | L80 | N80 | C90 | P110 | |
K55 | ที95 | |||||||||||
4 1/2 | 4.5 | 114.3 | 9.5 | 14.14 น | 0.205 | 5.21 | ปล | ปล | – | – | – | – |
10.5 | 15.63 น | 0.224 | 5.69 | – | ป.ล | – | – | – | – | |||
11.6 | 17.26 น | 0.25 | 6.35 น | – | ป.ล | พีแอลบี | พีแอลบี | พีแอลบี | พีแอลบี | |||
13.5 | 20.09 น | 0.29 | 7.37 น | – | – | พีแอลบี | พีแอลบี | พีแอลบี | พีแอลบี | |||
15.1 | 22.47 น | 0.337 | 9.56 น | – | – | – | – | – | พีแอลบี | |||
5 | 5 | 127 | 11.5 | 17.11 น | 0.22 | 5.59 น | – | ปล | – | – | – | – |
13 | 19.35 น | 0.253 | 6.43 น | – | ป.ล | – | – | – | – | |||
15 | 22.32 น | 0.296 | 7.52 น | – | ป.ล | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
18 | 26.79 น | 0.362 | 9.19 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
21.4 | 31.85 น | 0.437 | 11.1 | – | – | พีแอลบี | พีแอลบี | พีแอลบี | พีแอลบี | |||
23.2 | 34.53น | 0.478 | 12.14 น | – | – | – | – | พีแอลบี | – | |||
24.1 | 35.86 | 0.5 | 12.7 | – | – | – | – | พีแอลบี | – | |||
5 1/2 | 5.5 | 139.7 | 14 | 20.83 น | 0.244 | 6.2 | ปล | ปล | – | – | – | – |
15.5 | 23.07 น | 0.275 | 6.98 | – | ป.ล | – | – | – | – | |||
17 | 25.3 | 0.304 | 7.72 | – | ป.ล | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
20 | 29.76 น | 0.361 | 9.17 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
23 | 34.23 น | 0.415 | 10.54 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
26.8 | 39.88 | 0.5 | 12.7 | – | – | – | – | – | – | |||
29.7 | 44.2 | 0.562 | 14.27 น | – | – | – | – | – | – | |||
32.6 | 48.51 น | 0.625 | 15.88 น | – | – | – | – | – | – | |||
35.3 | 52.53 น | 0.687 | 17.45 น | – | – | – | – | – | – | |||
38 | 56.55 น | 0.75 | 19.05 น | – | – | – | – | – | – | |||
40.5 | 60.27 น | 0.812 | 20.62 น | – | – | – | – | – | – | |||
43.1 | 64.14 น | 0.875 | 22.22 น | – | – | – | – | – | – | |||
6 5/8 | 6.625 | 168.28 | 20 | 29.76 น | 0.288 | 7.32 น | ปล | ป.ล | – | – | – | – |
24 | 35.72 | 0.352 | 8.94 | – | ป.ล | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
28 | 41.67 | 0.417 | 10.59 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
32 | 47.62 | 0.475 | 12.06 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
7 | 7 | 177.8 | 17 | 25.3 | 0.231 | 5.87 | ปล | – | – | – | – | – |
20 | 29.76 น | 0.272 | 6.91 | ปล | ปล | – | – | – | – | |||
23 | 34.23 น | 0.317 | 8.05 น | – | ป.ล | พีแอลบี | พีแอลบี | PLBE | – | |||
26 | 38.69 | 0.362 | 9.19 น | – | ป.ล | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
29 | 43.16 น | 0.408 | 10.36 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
32 | 47.62 | 0.453 | 11.51 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
35 | 52.09 น | 0.498 | 12.65 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
38 | 56.55 น | 0.54 | 13.72 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
42.7 | 63.54 น | 0.625 | 15.88 น | – | – | – | – | – | – | |||
46.4 | 69.05 น | 0.687 | 17.45 น | – | – | – | – | – | – | |||
50.1 | 74.56 น | 0.75 | 19.05 น | – | – | – | – | – | – | |||
53.6 | 79.77 | 0.812 | 20.62 น | – | – | – | – | – | – | |||
57.1 | 84.97 | 0.875 | 22.22 น | – | – | – | – | – | – | |||
7 5/8 | 7.625 | 193.68 | 24 | 35.72 | 0.3 | 7.62 | ปล | – | – | – | – | – |
26.4 | 39.29 น | 0.328 | 8.33 น | – | ป.ล | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
29.7 | 44.2 | 0.375 | 9.52 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
33.7 | 50.15 น | 0.43 | 10.92 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
39 | 58.05 น | 0.5 | 12.7 | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
42.8 | 63.69 | 0.562 | 14.27 น | – | – | พีแอลบี | พีแอลบี | พีแอลบี | พีแอลบี | |||
45.3 | 67.41 น | 0.595 | 15.11 น | – | – | พีแอลบี | พีแอลบี | พีแอลบี | พีแอลบี | |||
47.1 | 70.09 น | 0.625 | 15.88 น | – | – | พีแอลบี | พีแอลบี | พีแอลบี | พีแอลบี | |||
51.2 | 76.19 น | 0.687 | 17.45 น | – | – | – | – | – | – | |||
55.3 | 80.3 | 0.75 | 19.05 น | – | – | – | – | – | – | |||
8 5/8 | 8.625 | 219.08 | 24 | 35.72 | 0.264 | 6.71 | – | ปล | – | – | – | – |
28 | 41.62 | 0.304 | 7.72 | ปล | – | – | – | – | – | |||
32 | 47.62 | 0.352 | 8.94 | ปล | ป.ล | – | – | – | – | |||
36 | 53.57 น | 0.4 | 10.16 น | – | ป.ล | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
40 | 59.53 น | 0.45 | 11.43 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
44 | 65.48 | 0.5 | 12.7 | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
49 | 72.92 | 0.557 | 14.15 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
9 5/8 | 9.625 | 244.48 น | 32.3 | 48.07 น | 0.312 | 7.92 | ปล | – | – | – | – | – |
36 | 53.57 น | 0.352 | 8.94 | ปล | ป.ล | – | – | – | – | |||
40 | 59.53 น | 0.395 | 10.03 น | – | ป.ล | พีแอลบี | พีแอลบี | PLBE | – | |||
43.5 | 64.73 | 0.435 | 11.05 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
47 | 69.94 | 0.472 | 11.99 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
53.5 | 79.62 | 0.545 | 13.84 น | – | – | พีแอลบี | พีแอลบี | PLBE | พีแอลบี | |||
58.4 | 86.91 | 0.595 | 15.11 น | – | – | พีแอลบี | พีแอลบี | พีแอลบี | พีแอลบี | |||
59.4 | 88.4 | 0.609 | 15.47 น | – | – | – | – | – | – | |||
64.9 | 96.58 | 0.672 | 17.07 น | – | – | – | – | – | – | |||
70.3 | 104.62 | 0.734 | 18.64 น | – | – | – | – | – | – | |||
75.6 | 112.5 | 0.797 | 20.24 น | – | – | – | – | – | – | |||
10 3/4 | 10.75 น | 273.05 | 32.75 น | 48.74 | 0.279 | 7.09 น | ปล | – | – | – | – | – |
40.5 | 60.27 น | 0.35 | 8.89 | ปล | ป.ล | – | – | – | – | |||
15.5 | 67.71 | 0.4 | 10.16 น | – | ป.ล | – | – | – | – | |||
51 | 75.9 | 0.45 | 11.43 น | – | ป.ล | ป.ล | ป.ล | ป.ล | ป.ล | |||
55.5 | 82.59 น | 0.495 | 12.57 น | – | – | ป.ล | ป.ล | ป.ล | ป.ล | |||
60.7 | 90.33 | 0.545 | 13.84 น | – | – | – | – | ป.ล | ป.ล | |||
65.7 | 97.77 | 0.595 | 15.11 น | – | – | – | – | ป.ล | ป.ล | |||
73.2 | 108.93 | 0.672 | 17.07 น | – | – | – | – | – | – | |||
79.2 | 117.86 | 0.734 | 18.64 น | – | – | – | – | – | – | |||
85.3 | 126.94 | 0.797 | 20.24 น | – | – | – | – | – | – | |||
11 3/4 | 11.75 น | 42 | 62.5 | 0.333 | 8.46 น | ปล | – | – | – | – | – | |
47 | 69.94 | 0.375 | 20.24 น | – | – | – | – | – | – | |||
54 | 80.36 | 0.435 | 8.46 น | – | – | – | – | – | – | |||
60 | 89.29 | 0.489 | 9.53 น | – | – | – | – | – | – | |||
65 | 96.73 | 0.534 | 11.05 น | – | – | – | – | – | – | |||
71 | 105.66 | 0.582 | 14.42 น | – | – | – | – | – | – | |||
13 3/8 | 13.375 | 339.73 | 48 | 71.43 น | 0.33 | 8.38 น | ปล | – | – | – | – | – |
54.5 | 81.1 | 0.38 | 9.65 น | – | ป.ล | – | – | – | – | |||
61 | 90.78 | 0.43 | 10.92 น | – | ป.ล | – | – | – | – | |||
68 | 101.19 น | 0.48 | 12.19 น | – | ป.ล | ป.ล | ป.ล | ป.ล | ป.ล | |||
72 | 107.15 น | 0.514 | 13.06 น | – | – | ป.ล | ป.ล | ป.ล | ป.ล | |||
16 | 16 | 406.4 | 65 | 96.73 | 0.375 | 9.53 น | ปล | – | – | – | – | – |
75 | 111.61 | 0.438 | 11.13 น | – | ป.ล | – | – | – | – | |||
84 | 125.01 | 0.495 | 12.57 น | – | ป.ล | – | – | – | – | |||
109 | 162.21 | 0.656 | 16.66 น | – | พี | พี | พี | – | พี | |||
18 5/8 | 18.625 | 473.08 | 87.5 | 130.21 น | 0.435 | 11.05 น | ปล | ป.ล | – | – | – | – |
20 | 20 | 508 | 94 | 139.89 | 0.438 | 11.13 น | ป.ล | ป.ล | – | – | – | – |
106.5 | 158.49 | 0.5 | 12.7 | – | ป.ล | – | – | – | – | |||
133 | 197.93 | 0.635 | 16.13 น | – | ป.ล | – | – | – | – | |||
P —— ธรรมดา ;S —— ด้ายสั้น ;L —— ด้ายยาว ;B——ด้ายค้ำยัน ;E—— ด้ายสุดขีด |
องค์ประกอบทางเคมีของท่อปลอก | |||||||||||
มาตรฐาน | ระดับ | องค์ประกอบทางเคมี(%) | |||||||||
API SPEC 5CT | J55 | ค | ศรี | ล้าน | พี | ส | Cr | พรรณี | ลูกบาศ์ก | โม | วี |
K55 | 0.34~0.39 | 0.20~0.35 | 1.25 น~1.50 น | ≤0.020 | ≤0.015 | ≤0.15 | ≤0.20 | ≤0.20 | / | / | |
N80 | 0.34~0.38 | 0.20~0.35 | 1.45 น~1.70 | ≤0.020 | ≤0.015 | ≤0.15 | / | / | / | 0.11~0.16 น | |
L80 | 0.15 น~0.22 | ≤1.00 | 0.25~1.00 น | ≤0.020 | ≤0.010 | 12.0~14.0 | ≤0.20 | ≤0.20 | / | / | |
P110 | 0.26~0.395 | 0.17 น~0.37 | 0.40 น~0.70 | ≤0.020 | ≤0.010 | 0.80~1.10 | ≤0.20 | ≤0.20 | 0.15 น~0.25 | ≤0.08 |
คุณสมบัติทางกลของท่อปลอก | |||||||
ระดับ | พิมพ์ | การยืดตัวทั้งหมดภายใต้ภาระ (%) | ความแข็งแรงของผลผลิต (นาที) | ความแข็งแรงของผลผลิต (สูงสุด) | ความต้านทานแรงดึงขั้นต่ำ Mpa | ความแข็งสูงสุด (HRC) | ความแข็งสูงสุด (HBW) |
J55 | - | 0.5 | 379 | 552 | 517 | - | - |
K55 | - | 0.5 | 379 | 552 | 655 | - | - |
N80 | 1 | 0.5 | 552 | 758 | 689 | - | - |
N80 | ถาม | 0.5 | 552 | 758 | 689 | - | - |
L80 | 1 | 0.5 | 552 | 655 | 655 | 23 | 241 |
L80 | 9Cr | 0.5 | 552 | 655 | 655 | 23 | 241 |
L80 | 13Cr | 0.5 | 552 | 655 | 655 | 23 | 241 |
C90 | - | 0.5 | 621 | 724 | 689 | 25.4 | 255 |
C95 | - | 0.5 | 655 | 758 | 724 | - | - |
ที95 | - | 0.5 | 655 | 758 | 724 | 25.4 | 255 |
P110 | - | 0.6 | 758 | 965 | 862 | - | - |
Q125 | ทั้งหมด | 0.65 | 862 | 1034 | 931 | - | - |
โรงงานของเรา
การบรรจุ
อาจมีวิธีการที่แตกต่างกันหลายร้อยวิธีในการบรรจุท่อและส่วนใหญ่มีข้อดี แต่มีหลักการสองประการที่สำคัญสำหรับวิธีการใด ๆ ในการทำงานเพื่อป้องกันสนิมและความปลอดภัยในการขนส่งทางทะเลการบรรจุของเราสามารถตอบสนองความต้องการของลูกค้าได้
ฝาพลาสติกเสียบที่ปลายท่อทั้งสองด้าน
ควรหลีกเลี่ยงโดยเหล็กรัดและการขนส่งเสียหาย
สัญญาณรวมควรจะเหมือนกันและสอดคล้องกัน
ท่อเหล็กมัดเดียวกัน (แบทช์) ควรมาจากเตาหลอมเดียวกัน
ท่อเหล็กเบอร์เตาเดียวกัน เกรดเหล็ก สเปคเหมือนกัน
กระบวนการผลิต:
อุปกรณ์:
