บิตเจาะ Tricone
>
|
| Place of Origin | Germany |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | ISO9001 |
| Model Number | 56mm, 66mm, 76mm, 86mm, 89mm, 101mm, 116mm, 130mm, AW, BW, HW, NW, PW, SW, ZW |

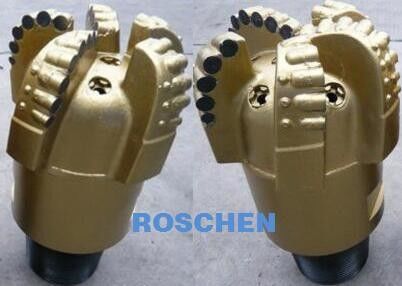

ดอกสว่านหลักเพชรขนาดกะทัดรัด Polycrystalline สำหรับหิน / เผาแบน PDC Core Bits
Sintered Flat PDC Core Drill Bits Polycrystalline Compact Diamond Bit สำหรับการขุดเจาะอ่อนที่มีการก่อตัวของหินร้าว
บิตแบน PDC Core สว่านบิต Polycrystalline เพชรบิตกระชับ
เหมาะอย่างยิ่งสำหรับการเจาะในรูปแบบตะกอนอ่อนถึงปานกลางซึ่งเป็นเนื้อเดียวกันและมีความสามารถ ใบมีด PCD มีหลายขนาดและอยู่ในตำแหน่งที่ให้อัตราการเจาะสูงสุดและอายุการใช้งานที่ยาวนานขึ้นอยู่กับการใช้งาน ชิ้นส่วนเหล่านี้ถูกสร้างขึ้นด้วยโครงสร้างเมทริกซ์ที่ทนทานต่อการสึกหรอและการเสริมแรงเกจ เป็นผลให้ใบมีดที่สึกหรอสามารถหมุนหรือเปลี่ยนได้เพื่อให้สามารถใช้งานบิตต่อไปได้
ข้อดีของผลิตภัณฑ์:
1. PCD บิตซินเทอร์ที่มีฟัน PCD ระดับพรีเมี่ยม
2. ทังสเตนคาร์ไบด์เป็นตัวสว่าน
3. ประสบการณ์กว่า 50 ปี manufacturering;
4. คุณภาพที่มั่นคง;
5. รูปแบบของเครื่องตัดมีความสมดุลในการเจาะรูกลมที่แม่นยำและลดการวนบิต
6. ช่องเก็บขยะขนาดใหญ่และพอร์ตการล้างข้อมูล
7. การออกแบบทางเรขาคณิตขั้นสูงสำหรับการเจาะที่เร็วขึ้น
PDC สว่านราคาที่ดีที่สุดสำหรับการขาย
การแนะนำ PDC (Polycrystalline Diamond Compact):
PDC ทำจากผงเพชรขนาดเล็กและพื้นผิวโลหะผสมหนักภายใต้อุณหภูมิสูงและสูง
ความดัน. มันมีความต้านทานการสึกหรอสูงเช่นเพชรในเวลาเดียวกันความต้านทานผลกระทบเช่นโลหะผสมหนักและทำให้วัสดุที่ดีที่สุดในฐานะที่เป็นสว่านคัตเตอร์ PDC ที่เสริมความแข็งแรงนั้นมีผงเพชรที่มีความหนาแน่นสูงกว่าพื้นผิวโลหะผสมของกรงเล็บแข็งทำให้ทั้งสองชั้นเป็นของแข็งทั้งหมด ดังนั้น PDC เสริมของความต้านทานการสึกหรออาหารมื้อเย็น, อายุการใช้งานอีกต่อไปและมีประสิทธิภาพสูง
คุณสมบัติ:
1. เหมาะสำหรับการผสมที่อ่อนนุ่มถึงปานกลาง (f = 1-10) โดยเฉพาะอย่างยิ่งเหมาะสำหรับการก่อสร้างหินที่แข็งกว่าไม่สามารถใช้ได้ในการก่อตัวที่แตกหักร้าวร้าวและมีความแข็งแรง
2. ร่างกายบิตถูกนำมาใช้เทคโนโลยีการเผาขั้นสูง, มีความแข็งแรงสูงและการป้องกันวัดที่ดี;
3. ใบมีดขนาดกะทัดรัด polycrystalline เพชรคุณภาพสูง (PDC) เป็นฟันตัดและเทคโนโลยีการเชื่อมขั้นสูงทำให้บิตมีคุณภาพมีเสถียรภาพ
4. บิตมีการบังคับใช้ชั้นที่แข็งแกร่ง, ประสิทธิภาพการขุดเจาะสูงและยาวนาน ประสิทธิภาพต่าง ๆ นั้นดีกว่าบิต PDC ตัวเหล็กมาก
| ขนาดบิต (นิ้ว) | รหัสประจำ API (นิ้ว) | แนะนำการแต่งหน้า TORQUE (KN.M) |
| 4 1/2 ถึง 4 3/4 | 2 7/8 API | 6.0 ~ 7.5 |
| 5 1/8 ถึง 7 3/8 | 3 1/8 API | 9.5 ~ 12 |
| 7 1/2 ถึง 9 3/8 | 4 1/2 API | 16.0 ~ 22 |
| 9 1/2 ถึง 14 1/2 | 6 5/8 API | 38 ~ 43 |
| 14 5/8 ถึง 17 1/2 | 7 5/8 API | 46 ~ 54 |
| แรงบิดในการแต่งหน้า Diamond และ PDC ที่แนะนำ | |||
| ขนาดของบิต | ขนาด & สไตล์ API การเชื่อมต่อแบบหมุน | แรงบิดที่แนะนำ | |
| นิ้ว | นิ้ว | kft.lbs | KN.m |
| 3-11 / 16 "~ 4-1 / 2" | 2-3 / 8 " | 2.4 ~ 2.7 | 3.3 ~ 3.6 |
| 4-17 / 32 "~ 5" | 2-7 / 8 " | 4.7 ~ 5.1 | 6.3 ~ 6.9 |
| 5-1 / 32 "~ 7-3 / 8" | ข้อ 3-1 / 2 " | 7.7 ~ 8.4 | 10.4 ~ 11.4 |
| 7-13 / 32 "~ 9-3 / 8" | 4-1 / 2" | 17.8 ~ 19.5 | 24.1 ~ 26.5 |
| 9-13 / 32 "~ 14-1 2 /" | 6-5 / 8" | 38.2 ~ 42.0 | 51.7 ~ 56.9 |
| 14-9 / 16 "~ 26" | 7-5 / 8" | 60.9 ~ 67.0 | 82.5 ~ 90.8 |
| ข้อมูลจำเพาะของสว่าน PDC | |||||||||
| ประเภทหลัก | สเปค | พารามิเตอร์การทำงานที่แนะนำ | |||||||
| ขนาด | แบบ | ปริมาณของใบมีด | ขนาดคัตเตอร์หลัก | Nozzle Qty | เกจวัดความยาว | สัมพันธ์ | ความเร็วโรตารี (รอบ / นาที) | น้ำหนักบนบิต (KN) | อัตราการไหล (lps) |
| 6" | M1375GR / M433 | 7 | Ø13mm | 6 | 1.5 "~ 2" | 3 1/2 Reg | 80 ~ 300 | 10 ~ 80 | 20 ~ 35 |
| 8 1/2 " | M1375GR / M433 | 7 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 260 | 60 ~ 100 | 22 ~ 35 |
| 8 1/2 " | M1952FC / M323 | 5 | Ø19mm | 5 | 2 "~ ขนาด 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1655FGA / M323 | 5 | Ø16mm | 7 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1655FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1655G / M423 | 6 | Ø16mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1953X / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1954 / M323 | 5 | Ø19mm | 5 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1366FG / M433 | 6 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1676FG / M423 | 7 | Ø16mm | 7 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | M1942 / M223 | 4 | Ø19mm | 4 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | S1365 / S423 | 6 | Ø13mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 8 1/2 " | S1665 / S323 | 6 | Ø16mm | 6 | 2 "~ 3.5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
| 9 1/2 " | S1953FG / S323 | 5 | Ø19mm | 6 | 2 "~ 3.5" | 6 5/8 | 60 ~ 250 | 20 ~ 100 | 30 ~ 40 |
| 9 1/2 " | M1664FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3.5" | 6 5/8 | 60 ~ 250 | 20 ~ 110 | 30 ~ 40 |
| 11 5/8 " | S1653 / S223 | 5 | Ø16mm | 7 | 2.5 "~ 4" | 6 5/8 | 60 ~ 250 | 30 ~ 130 | 30 ~ 60 |
| 12 1/4 " | M1963GR / M223 | 6 | Ø19mm | 6 | 2.5 ~ "4" | 6 5/8 | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
| 12 1/4 " | M1662GR / M323 | 6 | Ø16mm | 7 | 2.5 "~ 4" | 6 5/8 | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
| 12 1/4 " | M1675GR / M423 | 7 | Ø16mm | 6 | 2.5 "~ 4" | 6 5/8 | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
| 12 1/4 " | S1952C / S323 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 6 5/8 | 80 ~ 250 | 30 ~ 150 | 40 ~ 55 |
| 13 5/8 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 6 5/8 | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
| 14 3/4 " | M1952 / M324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
| 14 3/4 " | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
| 16" | S1952 / S324 | 5 | Ø19mm | 7 | 2.5 "~ 4" | 7 5/8 | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
| 16" | S1655JA / S324 | 6 | Ø16mm | 9 | 2.5 "~ 4" | 7 5/8 | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
| 17 1/2 " | S1665JA / S324 | 6 | Ø16mm | 9 | 3.5 "~ 5" | 7 5/8 | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
| 17 1/2 " | S1954 / S324 | 5 | Ø19mm | 7 | 3.5 "~ 5" | 7 5/8 | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
| 22" | S1995CA / S324 | 9 | Ø19mm | 12 | 2.5 "~ 3.5" | 7 5/8 | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
