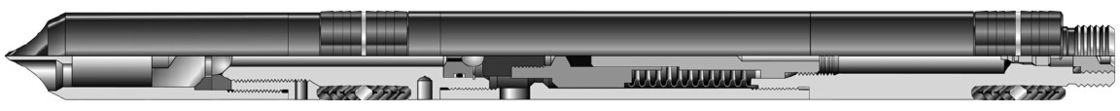

บาร์เรลแกนน้ำมัน 9-1 / 2 "x 5-1 / 4" ที่มีข้อต่อด้านความปลอดภัย, สิ่งอำนวยความสะดวกในการปรับบาร์เริด้านใน
HT และบาร์เรลแกน HD ซีรี่ส์
กระบอกสูบ HT และ HD ที่ใช้งานหนักได้รับการพัฒนาขึ้นเพื่อให้เกิดแรงบิดสูงและการเจาะรูที่ยาวนานในหลุมเบี่ยงเบนสูง พวกเขาตัดแกนเส้นผ่าศูนย์กลาง 2-1 / 8 'และ 5-1 / 8' ตามลำดับ สร้างด้วยเหล็กกล้าอัลลอยด์ที่มีโครงสร้างสูงอย่างแข็งแรงและแกนหลักมีจุดเชื่อมต่อเครื่องมือเพื่อความปลอดภัย กระบอกสูบ HD รวมเอาการเชื่อมต่อด้ายเส้นลวดมาตรฐานสองชั้นเพื่อเพิ่มความแข็งแรงของเครื่องมือ กระบอกสูบ HD coring มีความยาวมาตรฐาน 30 ฟุต หลอด HT ภายนอกสามารถต่อเข้ากับความยาว 20 270 ฟุต (82 เมตร) และท่อนอก HD สามารถต่อเข้ากับความยาวได้ถึง 360 ฟุต (110 เมตร) ระบบโครเมี่ยมเหล่านี้มีเสถียรภาพเต็มที่โดยตัวยึดเหนี่ยว
ระบบนี้ใช้ระบบ Long Distance Adjustment (LDA) ภายในหลอด ช่วงการปรับค่า LDA กว้างช่วยให้ระยะห่างของท่อด้านในถูกต้องตรงกับแกนหลักชดเชยการขยายตัวทางความร้อนของท่อภายใน
คุณสมบัติและประโยชน์
1. ชุดข้อต่อด้านความปลอดภัยที่เลือกให้การเชื่อมต่อแบบเกลียวที่ทนทานซึ่งสามารถแตกได้โดยง่ายบนพื้นอุปกรณ์เพื่อเร่งการดึงข้อมูลหลัก กระบอกสูบ HD มาตรฐานมีส่วนบน
ชุดประกอบแบบหมุนช่วยให้สามารถหมุนฟรีได้สูงสุดเพื่อรักษาอัตราการรุกและการกู้คืนแกนเรียบ การไหลของโคลนผ่านกระบอกสูบแกนเหมาะสำหรับการควบคุมระบบไฮโดรลิคและรักษาการไหลเวียน
ตลับลูกปืนแบบหล่อลื่นโดยแบริ่งช่วยลดความจำเป็นในการใช้อุปกรณ์หล่อลื่นพื้นผิว ตลับลูกปืนไม่กระทบต่ออุณหภูมิหรือความดันของรูด้านล่างช่วยให้สามารถใช้รูร้อนหรือแรงดันสูงได้
ปลั๊กลดแรงดันช่วยให้ผู้ประกอบการสามารถหมุนเวียนปริมาตรที่กำหนดผ่านกระบอกหลักก่อนที่จะมีการกัดกร่อนทำให้มั่นใจได้ว่าจะมีท่อภายในและรูที่สะอาดก่อนที่จะเริ่มการกัดกร่อน
เมื่อนั่งอยู่ในปลั๊กบรรเทาลูกเหล็กวางเลื่อนของเหลวเจาะผ่านพอร์ตเหนือท่อด้านในทำให้เกิดการไหลของโคลนระหว่างท่อด้านในและด้านนอก ช่วยลดการปนเปื้อนของแกนหลักและรักษาระดับการไหลเวียนให้อยู่ในระดับที่เหมาะสมสำหรับการทำความสะอาดและระบายความร้อนที่เหมาะสม
ระบบ Long Distance Adjustment ช่วยให้สามารถวางตำแหน่งท่อได้อย่างถูกต้องเหนือศีรษะแกน การปรับช่วงกว้างช่วยชดเชยการขยายตัวของความร้อนที่แตกต่างกันได้อย่างง่ายดายเมื่อใช้หลอดด้านในอลูมิเนียมหรือใยแก้ว
ตัวยึดยางภายในให้ความเสถียรที่ดีที่สุดและความแข็งที่ดีขึ้นของกระบอกสูบด้านในเมื่อมีการกำหนดรูปทรงกระบอกขนาดใหญ่
ตัวยึดท่อด้านนอกช่วยให้แกนยางหุ้มด้านล่างเพื่อลดการหดตัวของกระบอกสูบแกน / ด้านนอกกับผนัง wellbore ช่วยลดความเสี่ยงของการติดขัดและป้องกันการสึกหรอของแกนหลักก่อนเวลาอันควรเพื่อยืดอายุการใช้งานของเครื่องมือ
ตัวบ่งชี้การติดขัดตัวเลือกเสริมช่วยให้สามารถตรวจจับแกนรับสัญญาณได้ทันทีโดยทำให้เกิดการเพิ่มขึ้นของขาตั้ง ความดันที่พื้นผิวทำให้มั่นใจได้ว่าแกนจะไม่สูญหายไปเนื่องจากการกัดความมั่นคงด้านในของหลอดนำร่องด้านในด้านล่างของหลอดด้านในกับแกนหลักหรือแบริ่งปลายบิตและทำหน้าที่เป็นตัวนำทางเพื่อนำแกนเข้าไปในตัวจับ คาดว่าจะลดการปะทุ
ตัวจับสปริงแบบสปริงมาตรฐานที่มีรหัสกรวดทังสเตนคาร์ไบด์ช่วยให้จับแกนรวมกันได้ เมื่อดึงเชือกออกจากด้านล่างตัวจับสปริงจะตัดแกนและป้องกันการสูญเสียของมันในขณะดึงกระบอกสูบออกสู่พื้นผิว
กระบอกสูบ HD ถูกออกแบบมาเพื่อใช้ในการใช้งานมอเตอร์ coring ในบริเวณที่มีรูมากกว่า 90 องศา
การทำงาน
A. เตรียมและตรวจสอบงานก่อนใช้
1. ต้องแน่ใจว่าไม่มีปลาโลหะหรือคนอื่น ๆ อย่างหนัก
2. การตรวจสอบเกี่ยวกับ coring barrel
•สายรัดและแหวนเสียดสีของชิ้นส่วนความปลอดภัยควรมีความสมบูรณ์และแหวน O-ring ทั้งหมดต้องไม่เสียหาย
•ชุดสวิทช์หมุนต้องเรียบ
•ไม่มีการเปลี่ยนรูปและข้อบกพร่องที่มีผลต่อความแข็งแรงของกระบอกสูบด้านในหรือด้านนอกที่ควรใช้สกรูเกลียว
ตัวจับหลักควรมีความยืดหยุ่นที่เหมาะสม เม็ดทังสเตนคาร์ไบด์ของชั้นเชื่อมต้องมีขนาดสม่ำเสมอและพื้นผิวของชั้นควรแบน
• OD ของตัวกันโคลงไม่ต้องสูงกว่า coring bit แต่ต้องไม่น้อยกว่าสี่มิลลิเมตร
3. การประกอบบาร์เรลแกน
•เมื่อประกอบแกนแกนแล้วลูกเหล็กจะไม่ถูกใส่ลงไป หลังจากที่บาร์เรลกำลังวิ่งอยู่ที่ด้านล่างของบ่อน้ำและล้างในเวลาเดียวกันให้วางลูกบอลผ่านรูด้านในลงบนที่นั่งแล้วเริ่มเจาะแกน
•ยกแกนด้ายด้านในเข้ากับแกนยึดหลักร่วมกับด้ายด้านนอกเพื่อลดแรงสั่นสะเทือน (หรือหัวนมแตกต่าง) ที่ตำแหน่งที่เหมาะสมโดยหัวนับยก ท่อด้านนอกเชื่อมต่อกับแกนยึดและใส่ในรูที่ดีเช่นเดียวกับวิธีการสะดุดในคอของเจาะในขณะที่มันถูกยึดโดยใบความปลอดภัย
•ยึดกระบอกด้านในโดยใช้เชย นั่งบนด้านบนของบาร์เรลด้านนอกและขันปิดหัวน่องยก เชื่อมต่อกระบอกสไทภายในที่เลือกและด้านนอกถังเข้าด้วยกันตามลำดับ บาร์เรลด้านในถูกยึดด้วยแหนบโซ่
•หลังจากที่ส่วนความปลอดภัยและชุดประกอบหมุนบนแท่นวางเชื่อมต่อกับด้านบนของท่อด้านในให้เช็ดตัวยึดและลดกระบอกสูบด้านในเพื่อให้ขาพินด้านความปลอดภัยเชื่อมต่อกับกล่องด้ายของกระบอกสูบด้านนอก
•ด้านล่างของนักบินลูกกลิ้งด้านในเป็น 8 ถึง 13 มม. นอกเหนือจากไหล่ด้านในของบิตมิฉะนั้นตรวจสอบการปรับระยะทางไกล
B. ปฏิบัติการ
1. ใช้ความเงียบสงบในการเดินทางและห้ามใช้กำลังอย่างฉับพลันเพื่อป้องกันไม่ให้เครื่องมือแกว่งอย่างรุนแรง
2. ใช้เครื่องมืออย่างช้าๆเมื่อตรงกับเบาะที่นั่งหลัก dogleg หรือหลุมเจาะที่แคบในระหว่างการเข้าสะดุดหากมีการหยุดควรรื้อถอนหลุมกรวดอีกครั้งด้วยกรวยเล็กน้อย
3. เมื่อเครื่องมือถูกหยุดโดยทรายปลั๊ก (หรืออื่น ๆ ที่ตกอยู่ใน) ควรหมุนเวียนโคลนและเปิดเครื่องมือขุดเจาะในเวลาเดียวกันเพื่อล้างลง
4. หลังจากที่เครื่องมือทำงานไปที่ด้านล่างของบ่อให้หมุนเวียนโคลนให้เต็มถังและด้านล่างของบ่อน้ำแล้วทำการปรับความไว
5. การหมุนไปในทิศทางตรงกันข้ามไม่อนุญาตให้ป้องกันไม่ให้มีการขัน
C. Coring Operation
สายเจาะต่ำลงช้าๆเพื่อปล่อยให้ส่วนคว้านสัมผัสด้านล่างของบ่อ ใช้ความเร็วที่ จำกัด และแรงดันต่ำ (ประมาณ 5 กิโลนิวตัน) เพื่อทดสอบการทำงาน ใช้เครื่องมืออย่างราบรื่นจนด้านล่างของบ่อที่เกิดขึ้นพร้อมกับรูปร่างของบิตและปรับค่าพารามิเตอร์เทคนิคการทับด้วยเรียวไปยังข้อมูลที่แนะนำ
D. Coring Operation
1. สว่านควรให้แรงสม่ำเสมอและแรงดันเจาะควรเพิ่มขึ้นทีละครั้งเพื่อไม่ให้ลื่นไถล
2. ห้ามไม่ให้ใช้สว่านอย่างเคร่งครัดภายใต้แรงกดเจาะขนาดใหญ่
3. เครื่องเจาะต้องใช้หัวเจาะหรือผู้ที่ได้รับมอบหมายเป็นพิเศษ
4. การไหลเวียนและการขุดเจาะไม่ควรมีการกัดกร่อนโดยทั่วไปในขณะที่การกัดกร่อนไม่ออกจากก้นหลุมยกเว้นกรณีเกิดอุบัติเหตุ
E. ข้อควรระวังการปฏิบัติงานของ coring
1. ความสนใจเกี่ยวกับความเร็วในการหมุนและแรงดันของปั๊ม ฯลฯ ในระหว่างการทำงานของ coring เมื่อเกิดการเปลี่ยนแปลงผิดปกติควรจัดการกับมันอย่างเฉียบขาด
2. ความดันของปั๊มเพิ่มขึ้นเรื่อย ๆ และความเร็วในการหมุนลดลงในเวลาเดียวกัน แต่แรงดันของปั๊มจะกลับสู่สภาวะปกติในช่วงเวลาของการเจาะสตริงการกัดกร่อนจะถูกฉีกขาดภายใต้สภาวะทั่วไปและคุณควรจะตัดแกนและจากนั้นเดินทางออก
3. ถ้าความดันของปั๊มเพิ่มขึ้นอย่างกระทันหันและความเร็วในการหมุนลดลงอย่างเห็นได้ชัดในเวลาเดียวกันสถานการณ์เช่นนี้จะพิสูจน์ให้เห็นว่าการกัดกร่อนจะเกิดขึ้นและถูกหุ้มด้วยดินเหนียวและจากนั้นคุณควรปรับความดันเจาะ
4. ถ้าความดันของเครื่องสูบน้ำเพิ่มขึ้นและความเร็วในการหมุนไม่เปลี่ยนแปลง แต่แรงดันปั๊มไม่ลดลงในช่วงสว่านเจาะรูที่เจาะรูน้ำของบิทจะถูกปิดกั้นในหลาย ๆ กรณี หากสถานการณ์เช่นนี้ไม่สามารถเคลียร์ได้ควรตัดแกนและออกไป
5. แรงดันปั๊มมีขนาดใหญ่โบกในขณะที่ความเร็วในการหมุนเร็วเร็วและบัดนี้ช้า เหตุผลคือการก่อตัวของฮาร์ดไดรฟ์เป็นแบบ interlaced ด้วยความนุ่มนวลดังนั้นควรปรับแรงกดเพื่อเจาะ
6. แรงดันปั๊มลดลงในขณะที่ความเร็วในการหมุนลดลงอย่างเห็นได้ชัดและการทำงานของ coring ก็ไม่มีแม้แต่ภาพที่เจาะ
F. การแยกแกนและการเชื่อมต่อท่อเดี่ยว
1. การยกเครื่องเจาะขึ้นอย่างช้าๆในขณะที่เกิดการแตกหักโดยให้ความสำคัญกับการสังเกตมาตรวัดน้าหนัก ถ้าน้ำหนักของแขวนเพิ่มขึ้นจาก 50 เป็น 150 กิโลนิวตันและกลับสู่สภาวะปกติในทันทีพบว่ามีการชำรุดเสียหาย ถ้าน้ำหนักเพิ่มขึ้นจาก 50 ถึง 150 กิโลนิวตันและไม่กลับมาเป็นปกติคุณควรหยุดยกสตริงการเจาะ เก็บแรงดึงไว้ที่แกนและเพิ่มอัตราการไหลของโคลนให้หมุนเวียนไปจนกว่าแกนจะหัก
2. หากน้ำหนักแขวนไม่เพิ่มขึ้นพร้อมกับยกสว่านสตริง (เกินความยาวที่บีบอัด) คุณควรออกเดินทางทันที
3. หากต้องการต่อท่อเดียวให้ถอดแกนและใส่ขายึดของแผ่นแผ่นด้านหลังเพื่อไม่ทำให้ลำเลียงสวิง หลังจากเชื่อมต่อท่อเดียวเข้ากับสายสว่านแล้วให้เชือกเจาะลงไปที่ด้านล่างของบ่ออย่างช้าๆ จากนั้นเพิ่มน้ำหนักการเจาะที่ใหญ่กว่า 10% ~ 50% ก่อนที่จะทำการแทรกแกนหลักที่เหลือลงในกริปเปอร์หลัก หลังจากยกสตูลและส่งคืนน้ำหนักให้ก่อนใช้แผ่นกระจกและเพิ่มน้ำหนักการเจาะให้ทยอยแนะนำให้ใช้
คำแนะนำในการให้บริการ
1. ตรวจสอบว่าหรือชุดประกอบหมุน, ท่อด้านใน, ท่อภายนอก, โคลง, โครเมี่ยมและด้ายการเชื่อมต่อ
2. ตรวจสอบสายเชื่อมต่อของชุดประกอบแบบหมุน (Swivel assembly) ตัวจับยึดด้านในและแกนหลัก ฯลฯ คลายหรือไม่
3. แบริ่ง
•ต้องหันเรียบ
•การกวาดล้างตามแนวแกนจะต้องไม่เกินห้ามิลลิเมตร
4. ข้อต่อด้านความปลอดภัย
•ตรวจสอบการปิดผนึกแหวนโอริงและเปลี่ยนความเสียหาย
ควรทำความสะอาดหลังการใช้งานและขจัดคราบไขมันบนเกลียว
5. ตัวปรับความแข็งแรงควรได้รับการซ่อมแซมเมื่อมีการสึกหรอและฉีกขาดจนกว่า OD จะมีขนาดเล็กกว่ามิลลิเมตรสี่มิลลิเมตร
6. เครื่องมือกลึงต้องสะอาดหมดจดหลังจากใช้งาน จาระบีขจัดคราบน้ำมันบนเกลียวเกลียว ชิ้นส่วนและเครื่องมือเสริมอยู่ในกล่อง
7. เครื่องมือ Coring ไม่สามารถอนุญาตให้เป็นเครื่องรามในระหว่างการขนส่งได้รวมทั้งการบรรทุกหรือขนถ่ายและควรมีการยกและวางไว้อย่างราบรื่น
เมื่อสั่งซื้อโปรดระบุ:
1. ชื่อและหมายเลขชิ้นส่วนประกอบ
2. ขนาดของแกน
3. OD และ ID ของถังด้านนอก
4. OD และ ID ของกระบอกด้านใน
5. ประเภทและขนาดของสารช่วยยึดเกาะ
6. การเชื่อมต่อยอดนิยม
Core Barrel ข้อมูลจำเพาะของแกนหลัก | ||||||||
4-3 / 4 'x 2-5 / 8' | 6-3 / 4 'x 4' | 8 'x 5-1 / 4' | ||||||
ความยาวของแกนหลัก | หลายคูณ 30 ฟุต | หลายคูณ 30 ฟุต | หลายคูณ 30 ฟุต | |||||
ท่อนอก | 4-3 / 4 'x 3-3 / 4' | 6-3 / 4 x 5-3 / 8 ' | 8 'x 6-5 / 8' | |||||
หลอดด้านใน | 3-3 / 8 'x 2-7 / 8' | 4-3 / 4 'x 4-1 / 4' | 6-1 / 4 'x 5-1 / 2' | |||||
การเชื่อมต่อยอดนิยม * | 3-1 / 2 'IF | 4-1 / 2 'IF | 6-5 / 8 'REG | |||||
เจาะ | 2-7 / 16' | 3-5 / 32' | 3-5 / 32' | |||||
ขนาดลูกเหล็ก | 1.000' | 1.250' | 1.250' | |||||
ขนาด Core OD | 2-5 / 8' | 4' | 5-1 / 4' | |||||
ขนาดรูที่แนะนำ | 5-3 / 4 '~ 7' | 8 ~ 9 ' | 9 ~ 12-1 / 4 ' | |||||
น้ำหนัก (รวม) Ibs | 1900 | 4350 | 5800 | |||||
แนะนำสูงสุด | 292,000 | 571,000 | 663000 | |||||
แรงบิด Yield (ft. Ibs.) | 22,100 | 55300 | 64,900 | |||||
เมคอัพแรงบิด (ฟุต) | 10,000 | 30,000 | 40,000 | |||||
พารามิเตอร์การดำเนินงาน | ||||||||
WOB (นาที / สูงสุด) | 4,500 / 16,7000Ibs | 12,500 / 27,500Ibs | 20,000 / 40,000Ibs | |||||
รอบต่อนาที (นาที / สูงสุด) | 40/350 (มอเตอร์) | 40/400 (มอเตอร์) | 40/250 (มอเตอร์) | |||||
ความจุของเหลว (นาที / สูงสุด) | 100/210 GPM | 200/450 GPM | 390/450 GPM | |||||
ข้อกำหนดของเส้นใยภายในหลอด
Volumic Mass (1000kg / m3) | ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (-108 / ℃) | สัมประสิทธิ์การนำความร้อน (W / m. ℃) | ความต้านแรงดึง (Mpa) | อุณหภูมิในการทำงาน (℃) |
1.9 | 7 | 0.3 | 420 | 150 |
ด้านล่างของหลอดนอก
Core Barrel | ท่อนอก | หัวข้อต่อนิ้ว |
| B | C | D | E |
4-3 / 4 'x 3-3 / 4' | 4-3 / 4 'x 3-3 / 4' | 4TPI | 121 | 95 | 111.251 | 107.949 | 50.8 |
6-3 / 4 'x 5-3 / 8' | 6-3 / 4 'x 5-3 / 8' | 4TPI | 172 | 136.5 | 156.771 | 153.469 | 63.5 |
8 'x 6-5 / 8' | 8 'x 6-5 / 8' | 4TPI | 203 | 168 | 188.521 | 185.219 | 63.5 |
