NQU UNDERGROUND WIRELINE ดับเบิล TUBE CORE BARREL ASSEMBLY สำหรับการเจาะแนวนอน
Roschen นำเสนอกระบอกแกน NQU NWL-U มาตรฐานสำหรับใช้กับแท่ง NQ/NRQ/NTแกนบาร์เรล NQU เหมาะอย่างยิ่งสำหรับการใช้งานในสภาพการขุดเจาะใต้ดินส่วนใหญ่ และพร้อมใช้งานในรูขนาด DCDMA N มาตรฐานประกอบด้วยส่วนประกอบหัว NQU ส่วนประกอบท่อภายใน NQU และส่วนประกอบท่อนอก NQU
กระบอกแกนเจาะเพชรใต้ดิน NQU
แกนหลักแบบมีสาย NQU
NQU กระบอกสูบแกนคู่
ชุดหัว NQU
กระบอกแกน NQU

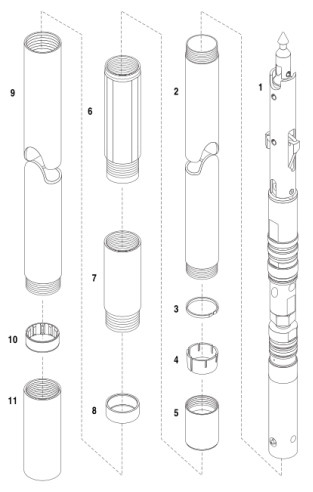

แกนหลัก NQU การกำหนดค่ามาตรฐาน:
หัวหน้าชุด 1-NQU
ยางใน 2-NQU
แหวนหยุด 3-NQU
4-NQU Core Lifter
5-NQU Core Lifter Case
ข้อต่อล็อค 6-NQU
ข้อต่ออะแดปเตอร์ 7-NQU
แหวนลงจอด 8-NQU
ท่อนอก 9-NQU
ตัวกันโคลงท่อด้านใน 10-NQU
ตัวป้องกันเกลียว 11-NQ
| NQU Nonimal Parameter | มม | นิ้ว |
| เส้นผ่านศูนย์กลางรู NQU (โดยประมาณ) | 75.8 | 2.984 |
| เส้นผ่านศูนย์กลางแกน NQU (โดยประมาณ) | 47.6 | 1.874 |
| NQU Core Bit Set OD (โดยประมาณ) | 75.3 | 2.965 |
| รหัส NQU Core Bit Set (โดยประมาณ) | 47.6 | 1.874 |
| NQU Reaming Shell Set OD(โดยประมาณ) | 75.8 | 2.984 |
| NQU ท่อนอก OD | 73 | 2.874 |
| NQU ท่อนอก ID | 60.3 | 2.374 |
| NQU ยางใน OD | 55.6 | 2.189 |
| NQU Inner Tube ID | 50 | 1.969 |
บันทึก:
(1) ไม่รวมคอร์บิต NQU และรีมเชลล์เชลล์
(2) มีบาร์เรลแกน NQU 1.5 ม./5 ฟุตและ 3 ม./10 ฟุต
(3) กระบอกแกนหลัก NQU หัวหอก MKII ใหม่ล่าสุดก็มีให้เช่นกัน
