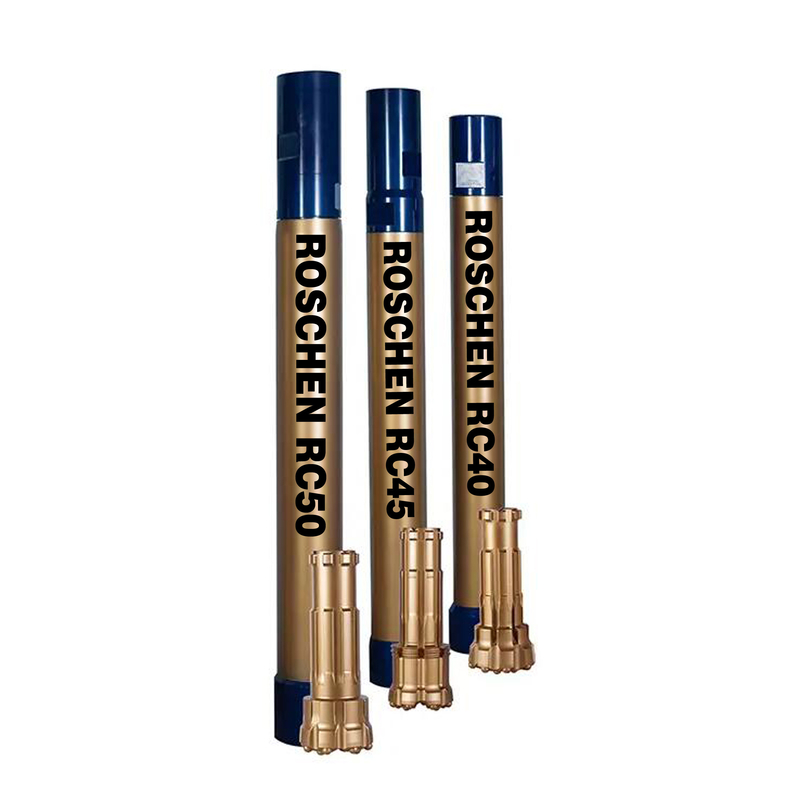

RC40 RC45 RC50 RC Hammer RC BIT การเจาะ
คําศัพท์เหล่านี้หมายถึงส่วนประกอบของระบบเจาะ Rotary Casing (RC) ที่ใช้กันทั่วไปในงานก่อสร้าง การเหมืองแร่ และการเจาะทางภูมิศาสตร์เพื่อสร้างหลุมเจาะขนาดใหญ่
RC40, RC45, RC50
ความหมาย: กว้างของกระเป๋า (ในมิลลิเมตร)
ฟังก์ชัน: รายละเอียดวงกว้างภายนอกของกระดาษเหล็กชั่วคราวที่ใช้ในการบรรจุรูขุดและป้องกันการล่มสลาย
ขนาด: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm (กว้างภายใน / ภายนอกจริงแตกต่างกันเล็กน้อยจากผู้ผลิต)
อาร์ซีฮามเมอร์:
ความหมาย: มวยลงหลุม (DTH) ที่ใช้ในระบบ RC
ปฏิบัติการ: เป็น มวยที่ขับเคลื่อนด้วยอากาศ (อากาศดัน) ที่ให้แรงตีหิน. มันอยู่ตรงหลังเครื่องเจาะ.
ความเหมาะสม: มวย RC ได้ถูกออกแบบมาเพื่อเข้ากับขนาดของกล่องเฉพาะเจาะจง (ตัวอย่างเช่น มวย RC40 เข้ากับกล่อง RC40, มวย RC50 เข้ากับกล่อง RC50)
RC บีทเจาะ:
ความหมาย: เครื่องเจาะที่ออกแบบมาโดยเฉพาะเพื่อใช้กับระบบ RC Hammer and Casing
ฟังก์ชัน: ติดต่อด้านหน้าของเครื่องบด RC มันตัด / แปลงหินและโดยทั่วไปมีวงกลมที่ใหญ่กว่ากระเป๋าตัวเอง
การออกแบบ: มีช่องล้างขนาดใหญ่เพื่ออนุญาตให้การตัดลมสามารถลุยขึ้นย้อนกลับไปในวงแหวนระหว่างสายเจาะ / กล่องและผนังรูกว้างของบิต (กว้างภายนอก) ได้ถูกออกแบบมาเพื่อให้เคลียร์กว้างภายในของกระเป๋าที่ใช้กับ.
วิธี ที่ พวก เขา ร่วมมือ กัน:
เครื่องบีบ RC (ตัวอย่างเช่น ขนาดสําหรับกระเป๋า RC50) ติดต่อกับสายเจาะ
บิตเจาะ RC (ตัวอย่างเช่น ขนาดสําหรับกระเป๋า RC50) ติดต่อกับด้านหน้าของมือตีบ
หน่วยนี้หมุนภายใน Casing (ตัวอย่างเช่น RC50)
อากาศกดให้แรงกับมือมือตี ทําให้หินแตก
อากาศเดียวกันพัดหินที่ตัดขึ้นในวงกลมหลุมเจาะ (นอกกล่อง)
กล่องถูกนําไปข้างหน้า (มักถูกขับเคลื่อนหรือสั่นสะเทือน) หลังบิต เพื่อรองรับรู
สรุป:
RC40/RC45/RC50: ระบุขนาด (กว้าง) ของกระดาษที่ใช้
RC Hammer: เครื่องมือตีที่เข้ากับขนาดตัวนั้น
RC Drilling Bit: เครื่องมือตัดที่ติดกับมือตีบ, ออกแบบมาเพื่อทํางานกับขนาดกระเป๋า/มือตีบเฉพาะนั้น
ส่วนประกอบเหล่านี้เป็นส่วนหนึ่งของระบบที่ออกแบบมาเพื่อการเจาะที่มีประสิทธิภาพ และมั่นคง ในสภาพพื้นที่ที่ท้าทาย
ROSCHEN รายละเอียดของบิตหมุนเวียนกลับ | ||||||||
บิต RE531 RC | ||||||||
รหัส ROSCHEN: ROS RC 30 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
RE004 RC บิต | ||||||||
รหัส ROSCHEN: ROS RC 40 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
114 | 4 1/2 | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
รหัส ROSCHEN: ROS RC 50 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
รหัส ROSCHEN: ROS RC 50 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
รหัส ROSCHEN: ROS RC 50 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
บิต PR40 RC | ||||||||
รหัส ROSCHEN: ROS RC 50 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
บิต PR52 RC | ||||||||
รหัส ROSCHEN: ROS RC 55 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
RE547 RC bit | ||||||||
รหัส ROSCHEN: ROS RC 55 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
รหัส ROSCHEN: ROS RC 55 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
หมายเหตุ: | ||||||||
เมทซ์เก้, ริเมท ไดร์นว่างแล้ว! | ||||||||
ขนาดพิเศษใด ๆ ของบิทการหมุนเวียนกลับจะสามารถใช้ได้ตามคําขอ | ||||||||
MX5456 RC บิต | ||||||||
รหัส ROSCHEN: ROS RC 50 | ||||||||
กว้าง | ไม่มี x กว้างปุ่ม mm | มุมปุ่ม | หุ้นระบาย | ผ้าคลุม Dia mm | น้ําหนัก (kg) | ส่วนที่ | ||
mm | นิ้ว | ปุ่มวัด | ปุ่มหน้า | |||||
133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
