RC40 RC45 RC50 RC Hammer RC บีทเจาะสําหรับตัวอย่างทองคํา การรวบรวมหมุนเวียนกลับ
การหมุนเวียนกลับอากาศดันหรือการยกก๊าซ (Gas lift reverse circulation) หรือที่รู้จักกันในชื่อการหมุนเวียนกลับอากาศดัน เครื่องมือเจาะที่ใช้แบ่งออกเป็นสองส่วน ส่วนบนคือท่อเจาะที่มีผนังสองและส่วนล่างคือท่อเจาะที่มีผนังเดียว (ยังเรียกว่าไลนเนอร์), ซึ่งเชื่อมต่อด้วยเครื่องผสมน้ําแก๊ส (สานยกแก๊ส)
The reverse circulation drilling principle is that the compressed air is continuously sent to the air-water mixer through the annular channel between the inner and outer pipes of the double-wall drill pipeดังนั้นอากาศจะผสมผสานกับเหลวล้างในท่อเจาะเพื่อสร้างความหนาแน่นของคอลัมน์เหลวผสมผสานที่ค่อนข้างเล็กและความแตกต่างความดันถูกสร้างขึ้นระหว่างคอลัมน์ของเหลวภายนอกท่อเจาะ, และการหมุนเวียนกลับถูกสร้างขึ้นภายใต้การกระทําของความแตกต่างความดันนี้, ดังนั้นของเหลวผสมผสมในท่อเจาะภายในจะแบก cuttinges ออกจากหลุม.
บุบบอลในผสมอากาศยังคงขยายขึ้นเนื่องจากการลดลงอย่างช้า ๆ ของความดันภายนอกในกระบวนการการเพิ่มขึ้นเพื่อให้ความเร็วของผสมอากาศเพิ่มขึ้นเร็วขึ้นเรื่อยๆ (งานขยายของอากาศดันถูกแปลงเป็นพลังงานเคลื่อนของของเหลว)วิธีนี้ไม่สามารถใช้ได้ในระยะเปิด และต้องรอให้เครื่องผสมน้ําแก๊สลงไประดับลึกหนึ่ง (โดยทั่วไปความลึกของรูมากกว่า 25 เมตร)และความแตกต่างความดันระหว่างคอลัมน์ของเหลวภายในและภายนอกของท่อทั้งหมดสามารถเพียงพอที่จะสร้างการหมุนเวียนกลับตราบใดที่ความดันของเครื่องปรับอากาศเพียงพอ ไม่มีขีดจํากัดความลึกของรูสําหรับวิธีนี้
| รายละเอียดของหมักหมุนกลับ ROSCHEN | |||||||||
| ขนาดของหมัด | มวย | บิต แชงค์ | รหัส ROSCHEN | ระยะช่อง (มม.) | กว้างภายนอก (มม.) | ความยาว (ไม่รวมบิต) mm | น้ําหนัก (N.W.) kgs | สายเชื่อมต่อ | ความดันในการทํางาน |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3 รายการ | 1.0-3.0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3 รายการ | 1.0-3.0Mpa |
| 4 1/2 นิ้ว | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 4 1/2 นิ้ว | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"4.5" เรเมท 4"4.5" เมทสเก | 1.5-3.5Mpa |
| 5 1/2 นิ้ว | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 "รีเมท 4.5" เมทซ์เก้ | 1.5-3.5Mpa |
| 5 1/2 นิ้ว | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 "รีเมท 4.5" เมทซ์เก้ | 1.5-3.5Mpa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 "รีเมท 4.5" เมทซ์เก้ | 1.5-3.5Mpa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 "รีเมท 4.5" เมทซ์เก้ | 1.5-3.5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5 "4.5" Remet 3.5 "4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2 นิ้ว | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"4.5" เรเมท 4"4.5" เมทสเก | 1.5-3.5Mpa |
| 5 1/2 นิ้ว | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"4.5" เรเมท 4"4.5" เมทสเก | 1.5-3.5Mpa |
| 5 1/2 นิ้ว | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5 "รีเมท 4.5" เมทซ์เก้ | 1.5-3.5Mpa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5 "รีเมท 4.5" เมทซ์เก้ | 1.5-3.5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | ตามคําขอ | 1.5-3.5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | ตามคําขอ | 1.5-3.5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | ตามคําขอ | 1.5-3.5Mpa |
| 12 นิ้ว | RC120/RC120R | RC120/RC120R | ROS RC 120 | 280-420 | 278 | 1560 | 350 | ตามคําขอ | 1.5-3.5Mpa |
| หมายเหตุ: | |||||||||
| Metzke, Remet, DR115, ARD, แมทริกซ์ threads มี! | |||||||||
| หมากชนิดพิเศษของ RC Hammer จะมีตามคําขอ | |||||||||
| ขั้นตอนการหมุนเวียนกลับ (RC) | ||||
| ขนาด RC Bits | รุ่น | กว้างของบิต | น้ําหนัก | รูปแบบ ROSCHEN |
| mm (in) | กิโลกรัม (ปอนด์) | RC Hammer | ||
| 3" | RE531 | 86-102 (3 3/8-4) | 4-4.5 (9-10) | ROS RC 35 |
| RE035 | 86-102 (3 3/8-4) | 4-4.5 (9-10) | ROS RC 35 | |
| 4 นิ้ว~4 1/2 นิ้ว | RE540 | 111-121 (4 3/8-4 3/4) | 11-15 (24-33) | ROS RC 40 |
| RE004 | 114-121 (4 1/2-4 3/4) | 11-16 (24-33) | ROS RC 45 | |
| 5" | RE542 | 114-133 (4 1/2-5 1/4) | 11-16 (24-35) | ROS RC 50 |
| RE543 | 121-133 (4 3/4-5 1/4) | 12-16 (26-35) | ROS RC 50 | |
| RE545 | 123-140 (4 7/8-5 1/2) | 12-16 (26-35) | ROS RC 50 | |
| RE040 | 127-137 (5-5 3/8) | 16-18 (35-39) | ROS RC 50 | |
| 5 นิ้ว~5 1/2 นิ้ว | RE052 | 133-143 (5 1/4-5 5/8) | 16-18 (35-39) | ROS RC 55 |
| RE547 | 133-146 (5 1/4-5 3/4) | 16-18 (35-39) | ROS RC 55 | |
| RE052 | 133-143 (5 1/4-5 5/8) | 16-18 (35-39) | ROS RC 55 | |
| 5 1/2"~5 3/4" | RE054 | 137-146 (5 3/8-5 3/4) | 17-19 (37-41) | ROS RC 55 |
| RE140 | 137-146 (5 3/8-5 3/4) | 17-19 (37-41) | ROS RC 55 | |
| หมายเหตุ: | ||||
| ขนาดพิเศษของ RC Bit มีให้เลือก! | ||||
| หมากชนิดพิเศษของ RC Hammer จะมีตามคําขอ | ||||
ลักษณะ:
RC40, RC45, RC50
ความหมาย: กว้างของกระเป๋า (ในมิลลิเมตร)
ฟังก์ชัน: รายละเอียดวงกว้างภายนอกของกระดาษเหล็กชั่วคราวที่ใช้ในการบรรจุรูขุดและป้องกันการล่มสลาย
ขนาด: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm (กว้างภายใน / ภายนอกจริงแตกต่างกันเล็กน้อยจากผู้ผลิต)
อาร์ซีฮามเมอร์:
ความหมาย: มวยลงหลุม (DTH) ที่ใช้ในระบบ RC
ปฏิบัติการ: เป็น มวยที่ขับเคลื่อนด้วยอากาศ (อากาศดัน) ที่ให้แรงตีหิน. มันอยู่ตรงหลังเครื่องเจาะ.
ความเหมาะสม: มวย RC ได้ถูกออกแบบมาเพื่อเข้ากับขนาดของกล่องเฉพาะเจาะจง (ตัวอย่างเช่น มวย RC40 เข้ากับกล่อง RC40, มวย RC50 เข้ากับกล่อง RC50)

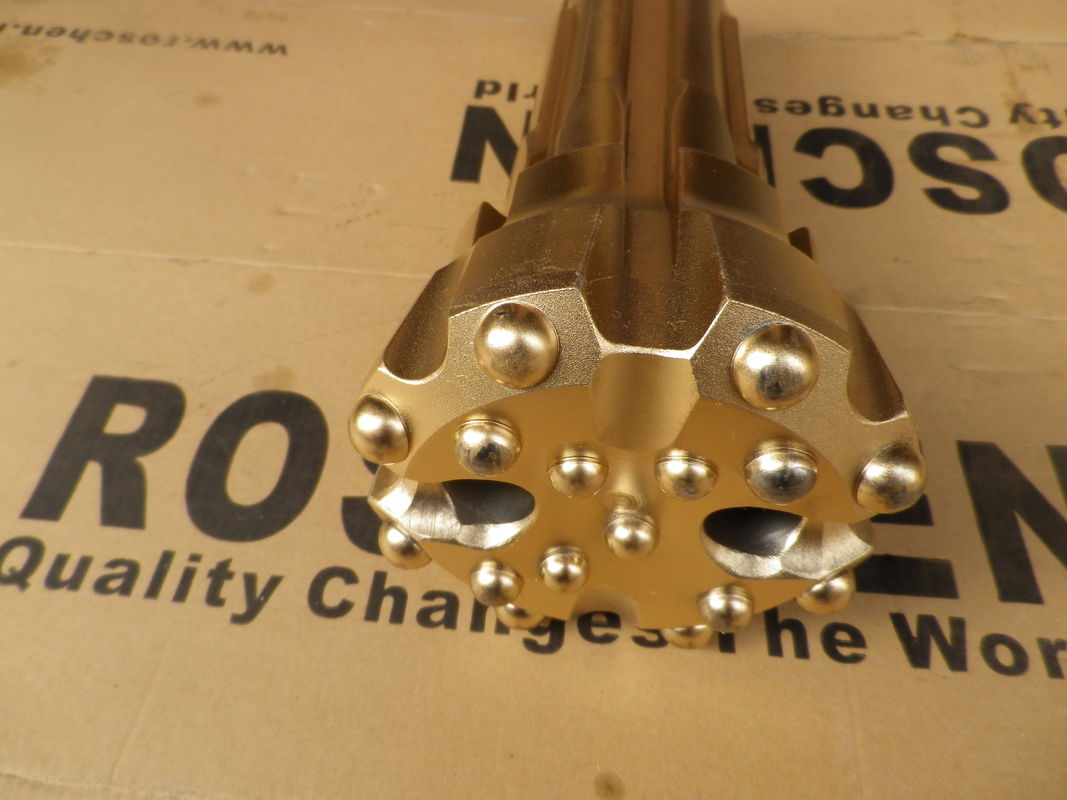

RC บีทเจาะ:
ความหมาย: เครื่องเจาะที่ออกแบบมาโดยเฉพาะเพื่อใช้กับระบบ RC Hammer and Casing
ฟังก์ชัน: ติดต่อด้านหน้าของเครื่องบด RC มันตัด / แปลงหินและโดยทั่วไปมีวงกลมที่ใหญ่กว่ากระเป๋าตัวเอง
การออกแบบ: มีช่องล้างขนาดใหญ่เพื่ออนุญาตให้การตัดลมสามารถลุยขึ้นย้อนกลับไปในวงแหวนระหว่างสายเจาะ / กล่องและผนังรูกว้างของบิต (กว้างภายนอก) ได้ถูกออกแบบมาเพื่อให้เคลียร์กว้างภายในของกระเป๋าที่ใช้กับ.
วิธี ที่ พวก เขา ร่วมมือ กัน:
เครื่องบีบ RC (ตัวอย่างเช่น ขนาดสําหรับกระเป๋า RC50) ติดต่อกับสายเจาะ
บิตเจาะ RC (ตัวอย่างเช่น ขนาดสําหรับกระเป๋า RC50) ติดต่อกับด้านหน้าของมือตีบ
หน่วยนี้หมุนภายใน Casing (ตัวอย่างเช่น RC50)
อากาศกดให้แรงกับมือมือตี ทําให้หินแตก
อากาศเดียวกันพัดหินที่ตัดขึ้นในวงกลมหลุมเจาะ (นอกกล่อง)
กล่องถูกนําไปข้างหน้า (มักถูกขับเคลื่อนหรือสั่นสะเทือน) หลังบิต เพื่อรองรับรู
สรุป:
RC40/RC45/RC50: ระบุขนาด (กว้าง) ของกระดาษที่ใช้
RC Hammer: เครื่องมือตีที่เข้ากับขนาดตัวนั้น
RC Drilling Bit: เครื่องมือตัดที่ติดกับมือตีบ, ออกแบบมาเพื่อทํางานกับขนาดกระเป๋า/มือตีบเฉพาะนั้น
ส่วนประกอบเหล่านี้เป็นส่วนหนึ่งของระบบที่ออกแบบมาเพื่อการเจาะที่มีประสิทธิภาพ และมั่นคง ในสภาพพื้นที่ที่ท้าทาย
