ระบบการเจาะปลอกแบบ Odex Eccentric สำหรับแท่นขุดเจาะบ่อน้ำไฮดรอลิก
ระบบการเจาะปลอกแบบ Odex Eccentric

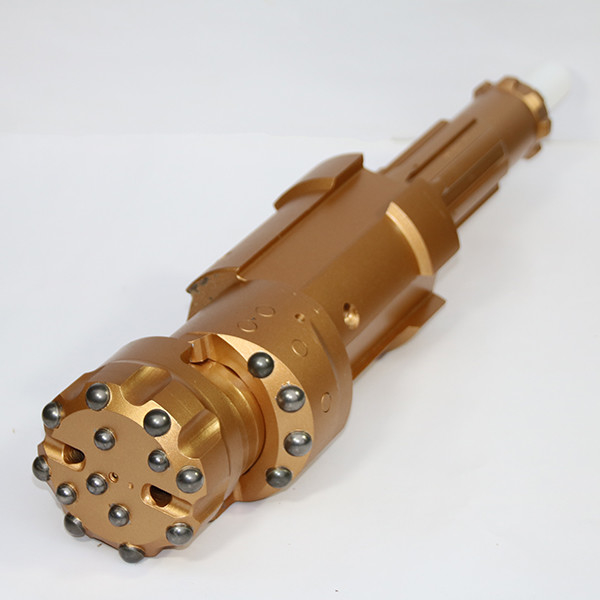

Roschenเครื่องมือเจาะแบบเอ็กเซนทริกของบริษัทฯ ประกอบด้วยตัวรักษาเสถียรภาพของก้านและดอกสว่านแบบเอ็กเซนทริก ปลายของดอกสว่านแบบเอ็กเซนทริกมีบอสตัวแรก ผนังด้านในของตัวรักษาเสถียรภาพของก้านมีร่องแรกที่เข้ากันกับบอสตัวแรก และผนังด้านในของตัวรักษาเสถียรภาพของก้านมีร่องจำกัดแรกตามแนวรอบวง ผนังด้านนอกของปลายมีร่องวงแหวน ตัวรักษาเสถียรภาพของก้านมีรูยึด และเมื่อรูยึดติดตั้งด้วยแกนพิน แกนพินสามารถติดอยู่ในร่องวงแหวนได้
เครื่องมือเจาะแบบเอ็กเซนทริกนี้บรรทุกส่วนท้ายของดอกสว่านแบบเอ็กเซนทริกเข้าไปในตัวรักษาเสถียรภาพของก้าน แกนพินถูกใส่เข้าไปในรูยึด แกนพินสามารถติดอยู่ในร่องวงแหวนได้ ดอกสว่านแบบเอ็กเซนทริกไม่สามารถดึงออกจากตัวรักษาเสถียรภาพของก้านได้ ดอกสว่านแบบเอ็กเซนทริกถูกหมุน บอสตัวแรกสัมผัสกับผนังร่องของร่องจำกัดแรก ในระหว่างการทำงาน ตัวรักษาเสถียรภาพของก้านจะขับเคลื่อนดอกสว่านแบบเอ็กเซนทริกให้หมุนผ่านบอสตัวแรกและความร่วมมือของร่องจำกัดแรก และแรงบิดจะถูกรวมศูนย์ที่บอสตัวแรกและร่องจำกัดแรก และแกนพินและร่องวงแหวนจะไม่ได้รับผลกระทบจากผลกระทบของการบิด ดังนั้นความเสียหายของเครื่องมือเจาะแบบเอ็กเซนทริกนี้จึงสามารถลดลงได้ และอายุการใช้งานได้รับการปรับปรุง
ข้อมูลจำเพาะทางเทคนิคของระบบการเจาะ Overburden แบบ ODEX Eccentric:
| รุ่น | ขนาดปลอก (มม.) | เส้นผ่านศูนย์กลางภายในขั้นต่ำของรองเท้าปลอก (มม.) | เส้นผ่านศูนย์กลางคว้าน (มม.) | ก้านค้อน | ท่อเจาะ | |||
| สูงสุด OD | ต่ำสุด ID | เกลียว | O.D.(มม.) | ประแจแบน (มม.) | ||||
| ODEX 90 | 115 | 102 | 90 | 123 | DHD3.5/COP32/QL30 | API 2 3/8" Reg | 76 | 65 |
| ODEX 115 | 142 | 128 | 115 | 152 | DHD340/COP44/SD4/QL40/M40 | API 2 3/8" Reg | 76 | 65 |
| ODEX 140 | 171 | 157 | 140 | 187 | DHD350R/CPO54/SD5/QL50/M50 | API 2 3/8" Reg | 89 | 65 |
| ODEX 165 | 196 | 183 | 165 | 211 | DHD360/COP64/SD6/QL60/M60 | API 2 3/8" Reg | 114 | 95 |
| ODEX 190 | 222 | 205 | 190 | 237 | DHD360/COP64/SD6/QL60/M60 | API 3 1/2" Reg | 114 | 95 |
| ODEX 240 | 273 | 261 | 240 | 308 | DHD380/COP84/SD8/QL80/M80 | API 3 1/2" Reg | 114 | 95 |
| ODEX 280 | 324 | 305 | 280 | 378 | DHD1120/SD10/NUMA100 | API 4 1/2" Reg | 114 | 95 |
เราสามารถออกแบบขนาดพิเศษสำหรับเส้นผ่านศูนย์กลางท่อปลอกที่แตกต่างกันได้
ข้อดี
1. ใช้ได้กับชั้นที่ไม่เสถียร: การออกแบบแบบเอ็กเซนทริกสามารถให้ความเสถียรของหลุมเจาะที่ดีขึ้นและการนำทางปลอกในชั้นที่หลวม มีรูพรุน และยุบตัวได้ง่าย
2. ความเร็วในการก่อสร้างที่รวดเร็ว: บางกระบวนการอนุญาตให้ทำการเจาะและติดตั้งปลอกได้โดยตรงโดยไม่ต้องมีการก่อสร้างโคลน เพื่อให้ระยะเวลาก่อสร้างสั้นลงอย่างมาก
3. ลดแรงเสียดทานของหลุมเจาะ: ปลอกแบบเอ็กเซนทริกสร้างการสัมผัสที่ไม่สม่ำเสมอในผนังหลุมเจาะ ซึ่งสามารถลดแรงเสียดทานโดยรวมของหลุมเจาะได้ ดังนั้นจึงลดภาระการยกของอุปกรณ์
วิธีการซื้อ?
หากคุณต้องการซื้อดอกสว่าน odex คุณต้องแจ้งให้เราทราบ OD และความหนาของผนังของปลอกที่คุณต้องการ นอกจากนี้เรายังต้องทราบเส้นผ่านศูนย์กลางของรู ID ขั้นต่ำของรองเท้าปลอก และรุ่นของค้อน
โดยทั่วไป คุณต้องเลือกระบบปลอกแบบเอ็กเซนทริกที่เหมาะสมที่สุดตามสภาพทางธรณีวิทยาเฉพาะ และสภาพแวดล้อมการก่อสร้าง งบประมาณทางเศรษฐกิจ และข้อกำหนดทางเทคนิค เพื่อให้มั่นใจถึงความก้าวหน้าของโครงการที่ปลอดภัยและมีประสิทธิภาพ
หากคุณต้องการคำแนะนำ โปรดติดต่อเรา:
