ค่าใช้จ่ายต่ํา ชิ้นเดียวและหลายช็อต Inclinometer ± 0.2 ° สําหรับหลุมเจาะ

เครื่องวัดความเอียงแบบ Single-shot และ Multi-shot ราคาประหยัด

เครื่องวัดความเอียงแบบ Single-shot และ Multi-shot ราคาประหยัดสำหรับการวางแนวแกนของรูเจาะ

RS-SMLT-01 (0~180°±0.2°)
1. ความเอียง: ±0.2°;
2. ทิศ: ±1.0°;
3. หน้าเครื่องมือ: ±0.5°.

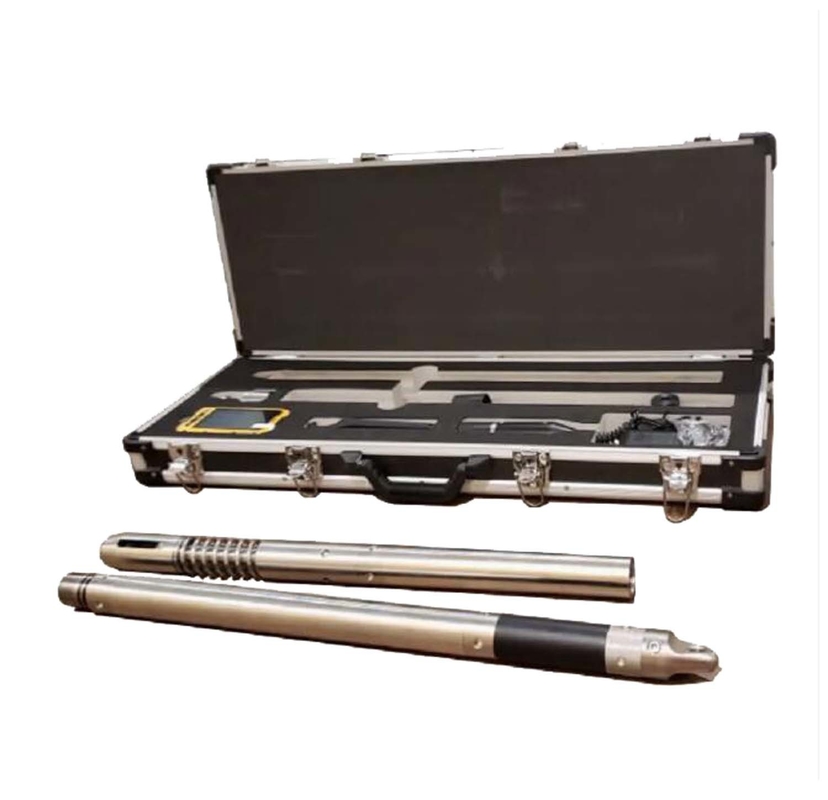

RS-SMLT-01 เครื่องวัดความเอียงแบบ Single-shot และ Multi-shot ราคาประหยัด


บทนำ

RS-SMLT-01 เครื่องวัดความเอียงแบบ Single-shot และ Multi-shot ราคาประหยัด ใช้สำหรับวัดมุมเอียง, มุมทิศ, การวางแนวของหน้าปฏิบัติการแม่เหล็ก และการวางแนวของหน้าปฏิบัติการด้านสูง ณ ปลายรูเจาะ หรือตำแหน่งเฉพาะในขณะทำการเจาะ

มีการประยุกต์ใช้อย่างแพร่หลายสำหรับการสำรวจการเจาะหลุมในด้านปิโตรเลียม เหมืองถ่านหิน และการก่อสร้างชลประทาน

คุณสมบัติ

1. สำหรับวัตถุประสงค์การดำเนินงานต่างๆ:

ตอบสนองวัตถุประสงค์การสำรวจต่างๆ ไม่ว่าจะสำหรับการวัดแบบแขวนหรือการวัดแบบลอยตัวด้วยตนเองเมื่อติดตั้งอุปกรณ์ป้องกันภายนอกที่แตกต่างกัน

2. ความแม่นยำและความน่าเชื่อถือสูง:

ในฐานะที่เป็นส่วนสำคัญของเครื่องวัดความเอียง เซ็นเซอร์เร่งความเร็วพร้อมมาตรวัดความเร่งแบบกันกระแทกมีลักษณะเฉพาะของความเป็นเชิงเส้นสูง การลอยตัวของอุณหภูมิน้อย และการเกิดซ้ำที่ดี ฯลฯ

3. การป้องกันการปิดเครื่อง:

ความล้มเหลวของพลังงานที่เกิดจากการสั่นสะเทือนหรือแรงดันจะไม่ส่งผลให้เกิดการหยุดชะงักในการปฏิบัติงานหรือการสูญเสียข้อมูล

4. ประสิทธิภาพแบบไดนามิก:

การรวบรวมและประมวลผลข้อมูลที่ยอดเยี่ยมทั้งในประสิทธิภาพแบบไดนามิกและแบบคงที่

5. ทนต่อแรงกระแทกและการกระแทก:

บัฟเฟอร์ภายนอกที่ทนต่อการสั่นสะเทือนหลายแบบ ทั้งแนวรัศมีและแนวแกน

6. เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำ:

ประสิทธิภาพปกติที่ -40℃

7. การวัดหลุมลึก:

ติดตั้งอุปกรณ์ป้องกันฉนวนกันความร้อน ทำงานได้ตามปกติที่ 250℃ ภายใต้ 125 MPa

ข้อมูลจำเพาะ

เส้นผ่านศูนย์กลาง: Ф32 และ Ф27

ความเอียง: 0~180°±0.2°

ทิศ: 0~360° ±1.0° (ความเอียงของบ่อ ≥6°)

หน้าปฏิบัติการด้านสูง: 0～360°±0.5° (ความเอียงของบ่อ ≥6°)

หน้าปฏิบัติการแม่เหล็ก: 0～360°±1.0° (ความเอียงของบ่อ ≤8°)

ช่วงเวลาหน่วง: 1~99 นาที ขั้นต่ำ 1 นาที

ช่วงเวลา: 1~99 วินาที ขั้นต่ำ 1 วินาที (สำหรับ multi-shot เท่านั้น)

สูงสุด การสุ่มตัวอย่าง: 3600 จุด (สำหรับ multi-shot เท่านั้น)

เวลาทำงานต่อเนื่อง: ขั้นต่ำ 20 ชม. (สำหรับ multi-shot เท่านั้น)

ความต้านทานแรงกระแทก: ≤4.5 g, 10~100Hz

ความต้านทานแรงกระแทก: ≤2000 g, 0.5ms

แรงดันไฟฟ้า: DC6V~DC8V

กระแสไฟ: ภายใต้ DC5V, สภาพพร้อมใช้งาน ≤30 mA, การรวบรวมข้อมูล ≤150 mA

อุณหภูมิ: -40℃~125℃ (สูงสุด 250℃ พร้อมอุปกรณ์ป้องกันฉนวนกันความร้อน)



แบตเตอรี่แบบชาร์จไฟได้


สำหรับ single shot


เอาต์พุตแรงดันไฟฟ้า: DC 7.2V.

เอาต์พุตไฟฟ้า: ≥500mAh

อุณหภูมิในการทำงาน: -40~125℃

จำนวนครั้งในการชาร์จหรือคายประจุ: ≥800 ครั้ง

เวลาในการชาร์จ: 2~4H

เวลาในการคายประจุ: ≥30 นาที

สำหรับ multi shots

เอาต์พุตแรงดันไฟฟ้า: DC6V

เอาต์พุตไฟฟ้า: ≥2000mAh

อุณหภูมิในการทำงาน: -40~125℃

จำนวนครั้งในการชาร์จหรือคายประจุ: ≥800 ครั้ง

เวลาในการชาร์จ: 16~17H

เวลาในการคายประจุ: ≥12 ชม.
