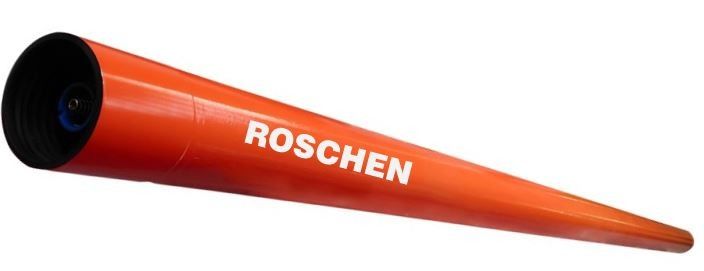

สายเคเบิลชนิด MWD 73 Center Drill Rod

MWD สว่านขนาดเส้นผ่านศูนย์กลางท่อ 73 เส้นกลางสำหรับการเจาะแนวนอนทิศทางในอุโมงค์เหมืองถ่านหิน

ท่อเจาะ MWD cable 73 ประเภทสายกลาง

The Φ 73 center cable type directional drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); โดยทั่วไปจะต้องสร้างท่อเจาะชนิดสายเคเบิลทิศทาง center 73 ตรงกลางในรอยต่อของถ่านหิน (f ≥ 1) หรือชั้นหินที่มั่นคง (f ≤ 6); it is mainly used for the construction of short horizontal and long-distance gas drainage borehole and water exploration borehole in the coal mine, as well as the construction of Directional Borehole in the ground and tunnel near horizontal engineering. ส่วนใหญ่จะใช้สำหรับการก่อสร้างหลุมเจาะระบายน้ำแนวนอนและทางไกลระยะสั้นและหลุมเจาะสำรวจในเหมืองถ่านหินเช่นเดียวกับการก่อสร้างหลุมเจาะทิศทางในพื้นดินและอุโมงค์ใกล้วิศวกรรมแนวนอน

The MWD drill pipe is mainly used in the directional horizontal drilling in the coal mine roadway. ส่วนใหญ่ใช้ท่อเจาะ MWD ในการขุดเจาะแนวนอนทิศทางในถนนเหมืองถ่านหิน It is used together with the orifice display equipment to display the drilling track data in real time. มันถูกใช้ร่วมกับอุปกรณ์แสดงผลปากเพื่อแสดงข้อมูลการเจาะตามเวลาจริง The operator can adjust the direction of the drilling track according to the displayed data in time, so as to achieve the purpose of directional drilling. ผู้ปฏิบัติงานสามารถปรับทิศทางของแทร็กการเจาะตามข้อมูลที่แสดงในเวลาเพื่อให้บรรลุวัตถุประสงค์ของการเจาะทิศทาง It is widely used in directional drilling control of geological, coal, oil, water conservancy and other industries. มันถูกใช้กันอย่างแพร่หลายในการควบคุมการขุดเจาะทิศทางของธรณีวิทยาถ่านหินน้ำมันอนุรักษ์น้ำและอุตสาหกรรมอื่น ๆ

1คุณสมบัติของสินค้า:

(1) ตัวท่อเจาะเป็นรอยโดยกระบวนการเชื่อมแรงเสียดทานที่มีคุณสมบัติเชิงกลที่ดีและอายุการใช้งานนาน

(2) ความแข็งแรงของด้ายสูงและความต้านทานการยึดเกาะที่ดีของข้อต่อท่อเจาะ

(3) อุปกรณ์ส่งสัญญาณได้รับการออกแบบภายในท่อเจาะซึ่งสามารถรับรู้การสื่อสารสองทางแบบเรียลไทม์ระหว่างท่อโพรบวัดด้านล่างและคอมพิวเตอร์ป้องกันการระเบิดของหลุมและประสิทธิภาพการส่งผ่านสูง

(4) ท่อด้านในและข้อต่อของท่อเจาะมีประสิทธิภาพการปิดผนึกที่ดีและความมั่นคงของท่อเจาะสูง

2ขอบเขตของการใช้:

While drilling survey drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); ในขณะที่การขุดเจาะสำรวจเจาะท่อโดยทั่วไปจะต้องสร้างในตะเข็บถ่านหินที่สมบูรณ์ (f ≥ 1) หรือชั้นหินที่มั่นคง (f ≤ 6); it is mainly used for the construction of gas drainage borehole and water exploration borehole in short horizontal and long-distance underground coal mine, and also used for the construction of directional borehole such as ground and tunnel near horizontal engineering borehole. ส่วนใหญ่จะใช้สำหรับการก่อสร้างหลุมเจาะระบายน้ำและหลุมเจาะสำรวจน้ำในเหมืองถ่านหินใต้ดินแนวนอนและทางไกลระยะสั้นและยังใช้สำหรับการก่อสร้างหลุมเจาะทิศทางเช่นพื้นดินและอุโมงค์ใกล้หลุมเจาะวิศวกรรมแนวนอน

3ข้อควรระวัง:

(1) ก่อนที่จะใช้ท่อเจาะตรวจสอบว่าข้อต่อพลาสติกของท่อเจาะหลวมผิดปกติหรือแตกเพื่อให้แน่ใจว่าแหวนปิดผนึกของข้อต่อพลาสติกเป็นเหมือนเดิมด้ายท่อเจาะข้อต่อพลาสติกและเหล็กร่วมมีความสะอาด และสปริงที่ลดลงนั้นมั่นคงและเชื่อถือได้

(2) Before connecting the drill pipe, the thread grease must be applied on the thread surface of the drill pipe joint, and the special lubricating grease for the wireline drill pipe must be applied on the sealing ring of the plastic male joint. (2) ก่อนที่จะเชื่อมต่อท่อเจาะต้องใช้จาระบีเกลียวบนพื้นผิวของเกลียวของข้อต่อท่อและจาระบีหล่อลื่นพิเศษสำหรับท่อเจาะลวดจะต้องใช้บนแหวนซีลของข้อต่อชายพลาสติก Control the make-up speed ≤ 25R / min in the process of connecting the drill pipe; ควบคุมความเร็วในการแต่งหน้า≤ 25R / นาทีในกระบวนการเชื่อมต่อท่อเจาะ

(3) During drilling construction, the drilling track shall be kept smooth to avoid large corners. (3) ในระหว่างการขุดเจาะแทร็คการเจาะจะต้องราบรื่นเพื่อหลีกเลี่ยงมุมขนาดใหญ่ The bending strength of borehole inclination angle is controlled at 3 ° / 6m, and the bending strength of azimuth is controlled at 2 ° / 6m; ความแข็งแรงในการดัดของมุมเอียงของหลุมเจาะถูกควบคุมที่ 3 ° / 6m และความแข็งแรงดัดของ azimuth ถูกควบคุมที่ 2 ° / 6m;

(4) เมื่อขนถ่ายท่อเจาะให้ควบคุมความเร็วกุญแจมือ≤ 25R / นาทีและตรวจสอบให้แน่ใจว่าระยะห่างจากหัวไฟ≥ 100 มม. เพื่อป้องกันไม่ให้ด้ายของข้อต่อท่อเจาะกัดหรือลอก

(5) หลังจากท่อเจาะไม่ได้ขนถ่ายและการไหลของน้ำในท่อเจาะแห้งฝาครอบเกลียวสกรูจะต้องสวมใส่ในเวลาเพื่อให้ด้านในของท่อเจาะสะอาดและป้องกันสิ่งสกปรกเช่นฝุ่นถ่านหินจากการปนเปื้อน ข้อต่อเหล็ก

4. แผ่นทางเทคนิค
