เครื่องมือวัด ผลิตภัณฑ์ MWD ไร้สาย

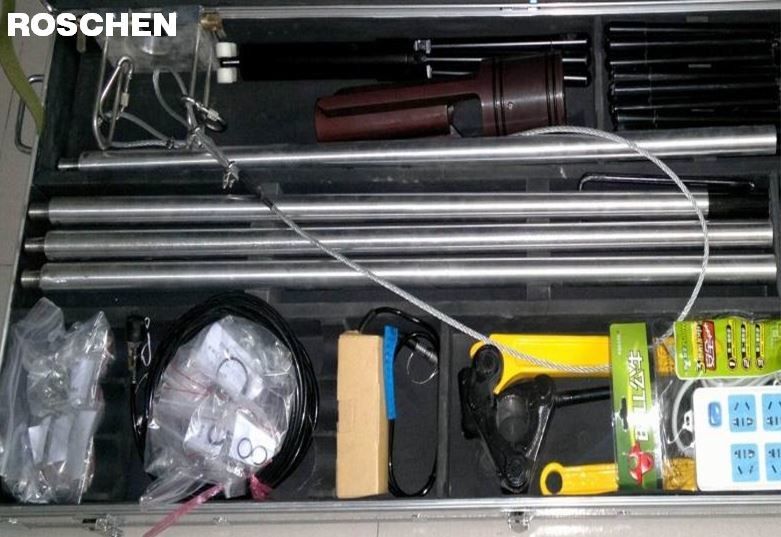

แนะนำผลิตภัณฑ์ไร้สาย MWD RSYQ-48
MWD: abbreviation of "measurement while drilling". MWD: ตัวย่อของ "การวัดขณะเจาะ" Wireless while drilling measuring instrument can measure in time during the drilling process, that is, under the condition of non-stop drilling, the mud pulse generator sends the data measured by the downhole probe to the ground, and after collection and processing by the computer system, real-time well bore parameters and formation parameters are obtained. ไร้สายในขณะที่เจาะเครื่องมือวัดสามารถวัดเวลาในระหว่างกระบวนการขุดเจาะนั่นคือภายใต้เงื่อนไขของการเจาะแบบไม่หยุดเครื่องกำเนิดโคลนพัลส์ส่งข้อมูลที่วัดโดยหัววัด downhole ถึงพื้นและหลังจากการรวบรวมและประมวลผลโดยคอมพิวเตอร์ ระบบ, พารามิเตอร์แบบเรียลไทม์ดีเจาะและพารามิเตอร์การก่อตัวได้รับ
คุณสมบัติของผลิตภัณฑ์
1. โคลนพัลส์กำเนิดไฟฟ้าสามารถแลกเปลี่ยนโดยตรงกับเครื่องมือของ QDT, GE และผู้ผลิต MWD ในประเทศประหยัดการลงทุนรองของผู้ใช้
2. ทั้งระบบ MWD adopts การออกแบบการใช้พลังงานต่ำและแบตเตอรี่เดียวสามารถทำงานได้ 300 ชั่วโมง
3. ระยะเวลาการบำรุงรักษาฟรีเกินกว่า 800 ชั่วโมงและค่าบำรุงรักษาเป็นหนึ่งในสามของ MWD แบบดั้งเดิม
4. สัญญาณการวิเคราะห์โคลนเป็นสองเท่าของ MWD แบบดั้งเดิมทำให้มั่นใจได้ว่าการส่งสัญญาณที่เสถียรในระยะทางไกล
คุณสมบัติหลัก
| หัววัดทิศทาง | |
| การเบี่ยงเบนดี: | ≤± 0.1 ° |
| ปฐมนิเทศ: | ≤± 1.01.0 ° |
| ใบหน้าเครื่องมือ: | ≤± 0.50.5 ° |
| โพรบแกมม่า | |
| ช่วงการตรวจจับ: | 0 - 50 API |
| ความแม่นยำในการวัด: | ± 3API 0 - 150 API |
| ± 10API 150 - 500API | |
| อุณหภูมิในการทำงานสูงสุด: | 150 ℃ |
| เครื่องมือความดันทรงกระบอกด้านนอก: | 100 MPa |
| การกำจัดโคลน: | 10 -55 L / s |
| ความหนืดโคลน: | ≤140s. ≤140s Funnel viscosity ความหนืดของช่องทาง |
| โคลนที่มีทราย: | <1% |
| ความหนาแน่นโคลน: | ≤1.7 1.7 g / cm³ลูกบาศก์เซนติเมตร |
| เวลาทำงานของแบตเตอรี่: | 300 ชม. (ไม่มีแกมม่า) |
| 200 ชั่วโมง (แกมม่า) | |
| แรงดันไฟฟ้าของแบตเตอรี่: | 28V |
The MWD can measure the dip angle, azimuth angle, tool face angle and the natural gamma intensity of the formation in the process of drilling, so as to provide well bore parameters and formation evaluation data in time for the drilling of highly deviated wells and horizontal wells. MWD สามารถวัดมุมจุ่มมุมแอซิมัทมุมหน้าเครื่องมือและความเข้มแกมมาตามธรรมชาติของการก่อตัวในกระบวนการขุดเจาะเพื่อให้พารามิเตอร์เจาะที่ดีและข้อมูลการประเมินการก่อตัวในเวลาสำหรับการเจาะหลุมเบี่ยงเบนสูงและแนวนอน หลุม The biggest advantage of MWD is that it can "see" what is happening in the well in real time, and only delay a few minutes from the bottom hole measurement parameters to the ground receiving data, so it can improve the decision-making process. ข้อได้เปรียบที่ใหญ่ที่สุดของ MWD คือสามารถ "ดู" สิ่งที่เกิดขึ้นในเวลาจริงและล่าช้าเพียงไม่กี่นาทีจากพารามิเตอร์การวัดรูก้นสู่ข้อมูลที่ได้รับจากพื้นดินเพื่อให้สามารถปรับปรุงกระบวนการตัดสินใจ This instrument is necessary for improving drilling speed and ensuring drilling quality in directional and horizontal wells. เครื่องมือนี้มีความจำเป็นสำหรับการปรับปรุงความเร็วในการเจาะและทำให้มั่นใจในคุณภาพการเจาะในหลุมทิศทางและแนวนอน
