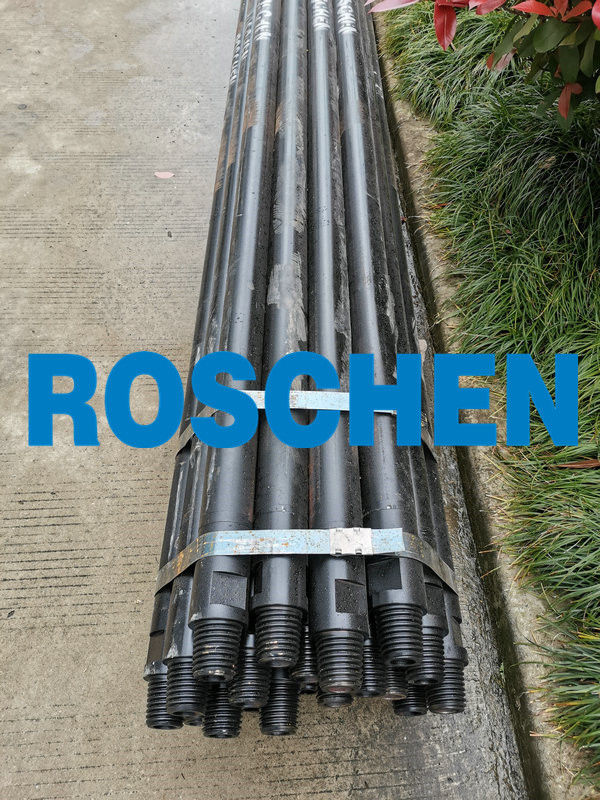

แนะนำสั้น ๆ เจาะคันขุด
1. การใช้สว่านก้าน: ใช้สำหรับอุปกรณ์ขุด, อุปกรณ์หินเหมือง, โครงสร้าง
2. ฟังก์ชั่นของก้านเจาะ:
(1)ในอีกด้านหนึ่งก้านสว่านเชื่อมต่อตัวหลักของแท่นขุดเจาะบนมืออื่น ๆ เชื่อมต่อค้อน DTH และสว่าน
(2)ส่งกำลังไปยังดอกสว่าน
(3)นำแรงกดดันมาใช้กับอุปกรณ์
(4)ก้านสว่านสามารถเคลื่อนย้ายไปยังโคลนเจาะไปยังสว่านและร่วมกับสว่านปรับปรุงลดหรือหมุนอุปกรณ์เต้าเสียบด้านล่าง
3. รูปร่างของสว่านก้าน: หางสว่านก้านเป็นเกลียว
สว่านชนิดต่าง ๆ :
แบบ | เส้นผ่าศูนย์กลาง (มม.) | วัสดุก้านเจาะ | วัสดุร่วม | ความหนาของผนัง | น้ำหนัก |
ก้านสว่าน 42 DTH | Dia42 * 1 เมตร | 20 # | 45 # | 4 มม | 4.6 กก |
ก้านเจาะ 60 DTH | Dia60 * 1 เมตร | 20 # | 45 # | 4.5 มม | 8 กิโลกรัม |
Dia60 * 2 เมตร | 20 # | 35CYMO | 6 มม | 8.9 กก | |
ก้านสว่าน 68 DTH | Dia68 * 2 เมตร | 36Mn2v (DZ50) | 35CYMO | 6 มม | 21.4 กก |
Dia68 * 3 เมตร | 36Mn2v (DZ50) | 35CYMO | 6 มม | 30.5 กก | |
แกนสว่าน 76 DTH | Dia76 * 2 เมตร | 36Mn2v (DZ50) | 35CYMO | 6 มม | 24 กก |
Dia76 * 3 เมตร | 36Mn2v (DZ50) | 35CYMO | 6 มม | 34 กก |
เจาะหลุมระเบิดประกอบด้วยเสารวมทั้งสองเสากระโดงสายสองสายการบินและหัวแบบหมุนที่ติดตั้งอยู่บนรถม้าและปรับให้เข้าร่วมท่อเจาะหัวโรตารี่จะมีปีกนกของไดรฟ์บนชั้นวางของเสากระโดงสายหนึ่งและปีกนกไดรฟ์จะอยู่ด้านหนึ่งของเสากระโดงอย่างน้อยหนึ่งเส้นแอสเซมบลีของวงล้อสำรองอยู่ที่ด้านตรงข้ามของเสาเสากระโดงตรงข้ามปีกนกและรวมถึงแอสเซมบลีที่ล้อรองรับ rotatably รองรับล้อสำรองแอกที่มีการเปิดผ่านแอกที่ลูกสูบรับเกลียวในการเปิดแอกล้อ การสนับสนุนการชุมนุมได้รับการเลื่อนบนลูกสูบและเครื่องซักผ้า Belleville ขยายรอบลูกสูบและระหว่างแอกและการสนับสนุนการประกอบล้อด้วยล้อเครื่องซักผ้า Belleville ยื่นออกมาระหว่างตัวค้ำบนลูกสูบและการสนับสนุนการประกอบล้อ
6321859 ดอกสว่านแบบบลาสเตอร์พร้อมลูกกลิ้งสองวัสดุเพื่อรองรับภาระ 2001-11-27 Boyd 152/5
6298926 สว่านหลุมระเบิดพร้อมประแจดาดฟ้าที่ปรับปรุงแล้ว 2001-10-09 Dalkert และคณะ175/209
5653297 ดอกสว่านแบบบลาสเตอร์พร้อมกับประแจฝ่าวงล้อมอัตโนมัติที่ปรับปรุงแล้ว 1997-08-05 Whisenhunt 175/162
5622232 สว่านเจาะกระแทกแบบมีรูเจาะผ่าน 1997-04-22 Whisenhunt 175/52
4605078 ระบบฟีด Carriage 1986-08-12 Bukovitz และคณะ175/113
4371041 แท่นขุดเจาะแบบเคลื่อนที่เอนกประสงค์ 1983-02-01 Becker และคณะ173/147
4049064 ระบบขับเคลื่อนสว่านแบบมัลติฟังก์ชั่น 1977-09-20 Chubb และคณะ173/147
3867989 กลไกการหมุนสำหรับเครื่องเจาะแบบหมุน 1975-02-25 Hisey et al.173/147
