| สถานที่กำเนิด | ประเทศจีน |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | API |
| หมายเลขรุ่น | 4.75นิ้ว 6.75นิ้ว, 8นิ้ว, 8.25นิ้ว, 9.5นิ้ว |
ปลอกคอเจาะแบบไม่มีแม่เหล็ก
ROSCHEN Supply Group ขอเสนอปลอกคอเจาะแบบใหม่ปลอกคอเจาะประกอบด้วยประมาณหนึ่งในสามของยอดขายผลิตภัณฑ์ทั้งหมดสำหรับ ROSCHEN Supply Groupปลอกคอเจาะใหม่ที่เราจัดหามาจากผู้ผลิตเหล็กที่มีชื่อเสียงเท่านั้น และผลิตขึ้นเพื่อให้เหนือกว่าข้อกำหนดของอุตสาหกรรมทั้งหมด
ในระยะเริ่มต้นของการผลิต ปลอกคอดอกสว่านเป็นเหล็กเส้นกลมตันที่ทำจากเหล็กกล้าคาร์บอน 4145จากนั้นแท่งเหล็กจะถูกดับและอบด้วยความร้อนเพื่อให้ได้สมบัติทางโลหะและความแข็งที่จำเป็นสำหรับการเจาะเมื่อการอบชุบด้วยความร้อนเสร็จสิ้น รูจะถูกตัดเฉือนผ่านแท่งเหล็กในกระบวนการเจาะ/ลับคมที่เรียกว่า trepanningรูนี้รู้จักกันดีในชื่อ ID หรือเส้นผ่านศูนย์กลางภายในหลังจากการขุดร่องลึกเสร็จสิ้น ปลายเกลียวจะถูกกลึงด้วยเครื่องจักรซึ่งทำให้มีการเชื่อมต่อ
ปลอกคอเจาะแบบไม่มีแม่เหล็ก 4.750” NC38
| ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
| OD . ที่กำหนด | 4 3/4"(4.75") | การเชื่อมต่อ | NC38 | อัตราส่วนความเค้นโค้ง | ||
| รหัสที่กำหนด | 2 11/16"(2.6875") | OD | 4 3/4" (4.75") | NS | 2 11/16"(2.6875") | |
| วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
| ขนาดเกรน | ASTM | แรงดึง | 587300lbs | แรงบิด | 18100 ปอนด์/ฟุต | |
| การซึมผ่านของแม่เหล็ก | 1.001max | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
| ขนาดดริฟท์ | 2 9/16"(2.5625") | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
| ฮาร์ดแบนด์ | ไม่มี | การกำจัดของไหล | ความจุของเหลว | |||
| IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 18% | |
| คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
| กำมะถัน <0.03% | ||||||
| น้ำหนักเฉลี่ยต่อข้อต่อ | ||||||
| เกณฑ์การผลิต | API Spec7-1 | |||||
| ความจุคอสว่าน | ||||||
| แรงดึง | 120,00 psi ขั้นต่ำ | |||||
| 827 Mpa | ||||||
| ความแข็งแรงของผลผลิต | 110,00 psi ขั้นต่ำ | |||||
| 758 Mpa | ||||||
| แรงกระแทก | เหนือ 60J lb/ft charpy V notch | |||||
| ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN | |||||
ปลอกคอเจาะแบบไม่มีแม่เหล็ก 6.750” NC50
| ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
| OD . ที่กำหนด | 6 3/4"(6.75") | การเชื่อมต่อ | NC50 | อัตราส่วนความเค้นโค้ง | ||
| รหัสที่กำหนด | 3 1/4"(3.25") | OD | 6 3/4" (6.75") | NS | 3 1/4"(3.25") | |
| วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
| ขนาดเกรน | ASTM | แรงดึง | แรงบิด | |||
| การซึมผ่านของแม่เหล็ก | 1.001max | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
| ขนาดดริฟท์ | 3 1/8"(3.125") | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
| ฮาร์ดแบนด์ | ไม่มี | การกำจัดของไหล | ความจุของเหลว | |||
| IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 18% | |
| คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
| กำมะถัน <0.03% | ||||||
| น้ำหนักเฉลี่ยต่อข้อต่อ | ||||||
| เกณฑ์การผลิต | API Spec7-1 | |||||
| ความจุคอสว่าน | ||||||
| แรงดึง | 120,00 psi ขั้นต่ำ | |||||
| 827 Mpa | ||||||
| ความแข็งแรงของผลผลิต | 110,00 psi ขั้นต่ำ | |||||
| 758 Mpa | ||||||
| แรงกระแทก | เหนือ 60J lb/ft charpy V notch | |||||
| ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN | |||||
ปลอกคอเจาะแบบไม่ใช้แม่เหล็ก 8.000” x 6 5/8” REG ปลอกคอสว่าน
| ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
| OD . ที่กำหนด | 8"(8") | การเชื่อมต่อ | 6 5/8 REG | อัตราส่วนความเค้นโค้ง | ||
| รหัสที่กำหนด | 2 13/16"(2.8125") | OD | 8"(8") | NS | 2 13/16"(2.8125") | |
| วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
| ขนาดเกรน | ASTM | แรงดึง | แรงบิด | |||
| การซึมผ่านของแม่เหล็ก | 1.001max | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
| ขนาดดริฟท์ | 3 11/16"(3.6875") | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
| ฮาร์ดแบนด์ | ไม่มี | การกำจัดของไหล | ความจุของเหลว | |||
| IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 20% | |
| คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
| กำมะถัน <0.03% | ||||||
| น้ำหนักเฉลี่ยต่อข้อต่อ | ||||||
| เกณฑ์การผลิต | API Spec7-1 | |||||
| ความจุคอสว่าน | ||||||
| แรงดึง | 110,00 psi ขั้นต่ำ | |||||
| 758 Mpa | ||||||
| ความแข็งแรงของผลผลิต | 100,00 psi ขั้นต่ำ | |||||
| 689 Mpa | ||||||
| แรงกระแทก | สูงกว่า 60J lb/ft | |||||
| ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN | |||||
ปลอกคอสว่านแบบไม่มีแม่เหล็ก 8.250” x 6 5/8” REG
| ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
| OD . ที่กำหนด | 8 1/4" (8.25") | การเชื่อมต่อ | 6 5/8 REG | อัตราส่วนความเค้นโค้ง | ||
| รหัสที่กำหนด | 3 1/2"(3.5") | OD | 8 1/4"(8.25") | NS | 3 1/4"(3.25") | |
| วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
| ขนาดเกรน | ASTM | แรงดึง | แรงบิด | |||
| การซึมผ่านของแม่เหล็ก | 1.001max | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
| ขนาดดริฟท์ | 3 3/8"(3.325") | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
| ฮาร์ดแบนด์ | ไม่มี | การกำจัดของไหล | ความจุของเหลว | |||
| IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 20% | |
| คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
| กำมะถัน <0.03% | ||||||
| น้ำหนักเฉลี่ยต่อข้อต่อ | ||||||
| เกณฑ์การผลิต | API Spec7-1 | |||||
| ความจุคอสว่าน | ||||||
| แรงดึง | 110,00 psi ขั้นต่ำ | |||||
| 758 Mpa | ||||||
| ความแข็งแรงของผลผลิต | 100,00 psi ขั้นต่ำ | |||||
| 689 Mpa | ||||||
| แรงกระแทก | สูงกว่า 60J lb/ft | |||||
| ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN | |||||
ปลอกคอสว่านแบบไม่มีแม่เหล็ก 9.500” x 7 5/8” REG
| ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
| OD . ที่กำหนด | 9 1/2" 9.5") | การเชื่อมต่อ | 7 5/8 REG | อัตราส่วนความเค้นโค้ง | ||
| รหัสที่กำหนด | 3 "(3") | OD | 9 1/2"(9.5") | NS | 3 "(3") | |
| วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
| ขนาดเกรน | ASTM | แรงดึง | แรงบิด | |||
| การซึมผ่านของแม่เหล็ก | 1.001max | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
| ขนาดดริฟท์ | 2 7/8"(2.875") | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
| ฮาร์ดแบนด์ | ไม่มี | การกำจัดของไหล | ความจุของเหลว | |||
| IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 20% | |
| คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
| กำมะถัน <0.03% | ||||||
| น้ำหนักเฉลี่ยต่อข้อต่อ | ||||||
| เกณฑ์การผลิต | API Spec7-1 | |||||
| ความจุคอสว่าน | ||||||
| แรงดึง | 110,00 psi ขั้นต่ำ | |||||
| 758 Mpa | ||||||
| ความแข็งแรงของผลผลิต | 100,00 psi ขั้นต่ำ | |||||
| 689 Mpa | ||||||
| แรงกระแทก | สูงกว่า 60J lb/ft | |||||
| ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN | |||||
ปลอกคอสว่านแบบไม่มีแม่เหล็ก 9.500” x 7 5/8” REG
| ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
| OD . ที่กำหนด | 9 1/2" 9.5") | การเชื่อมต่อ | 7 5/8 REG | อัตราส่วนความเค้นโค้ง | ||
| รหัสที่กำหนด | 3 1/32 "(3.031") | OD | 9 1/2"(9.5") | NS | 3 1/32 "(3.031") | |
| วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
| ขนาดเกรน | ASTM | แรงดึง | แรงบิด | |||
| การซึมผ่านของแม่เหล็ก | 1.001max | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
| ขนาดดริฟท์ | 2 29/32"(2.9063") | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
| ฮาร์ดแบนด์ | ไม่มี | การกำจัดของไหล | ความจุของเหลว | |||
| IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 20% | |
| คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
| กำมะถัน <0.03% | ||||||
| น้ำหนักเฉลี่ยต่อข้อต่อ | ||||||
| เกณฑ์การผลิต | API Spec7-1 | |||||
| ความจุคอสว่าน | ||||||
| แรงดึง | 110,00 psi ขั้นต่ำ | |||||
| 758 Mpa | ||||||
| ความแข็งแรงของผลผลิต | 100,00 psi ขั้นต่ำ | |||||
| 689 Mpa | ||||||
| แรงกระแทก | สูงกว่า 60J lb/ft | |||||
| ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN | |||||
ปลอกคอสว่านแบบไม่มีแม่เหล็ก 9.500” x 7 5/8” REG
| ข้อมูลจำเพาะ | ข้อต่อเครื่องมือ/ข้อกำหนดการเชื่อมต่อ | |||||
| OD . ที่กำหนด | 9 1/2" 9.5") | การเชื่อมต่อ | 7 5/8 REG | อัตราส่วนความเค้นโค้ง | ||
| รหัสที่กำหนด | 4 "(4") | OD | 9 1/2"(9.5") | NS | 4 "(4") | |
| วัสดุเกรด | P530 | น้ำหนักที่ปรับแล้ว | ความยาวเฉลี่ย | 31.00 ft | ||
| ขนาดเกรน | ASTM | แรงดึง | แรงบิด | |||
| การซึมผ่านของแม่เหล็ก | 1.001max | แรงบิดในการแต่งหน้าที่แนะนำ | แรงบิดแต่งหน้าสูงสุด | |||
| ขนาดดริฟท์ | 3 3/8"(3.325") | ช่องสลิป | ไม่มี | ช่องลิฟต์ | ไม่มี | |
| ฮาร์ดแบนด์ | ไม่มี | การกำจัดของไหล | ความจุของเหลว | |||
| IPC | ไม่มี | เกณฑ์การตรวจสอบ | NS-2 | การยืดตัว | 20% | |
| คุณสมบัติทางเคมี | ฟอสฟอรัส <0.05% | |||||
| กำมะถัน <0.03% | ||||||
| น้ำหนักเฉลี่ยต่อข้อต่อ | ||||||
| เกณฑ์การผลิต | API Spec7-1 | |||||
| ความจุคอสว่าน | ||||||
| แรงดึง | 110,00 psi ขั้นต่ำ | |||||
| 758 Mpa | ||||||
| ความแข็งแรงของผลผลิต | 100,00 psi ขั้นต่ำ | |||||
| 689 Mpa | ||||||
| แรงกระแทก | สูงกว่า 60J lb/ft | |||||
| ความแข็ง (Brinell) | ขั้นต่ำ 285 BHN | |||||
เกี่ยวกับปลอกคอสว่าน

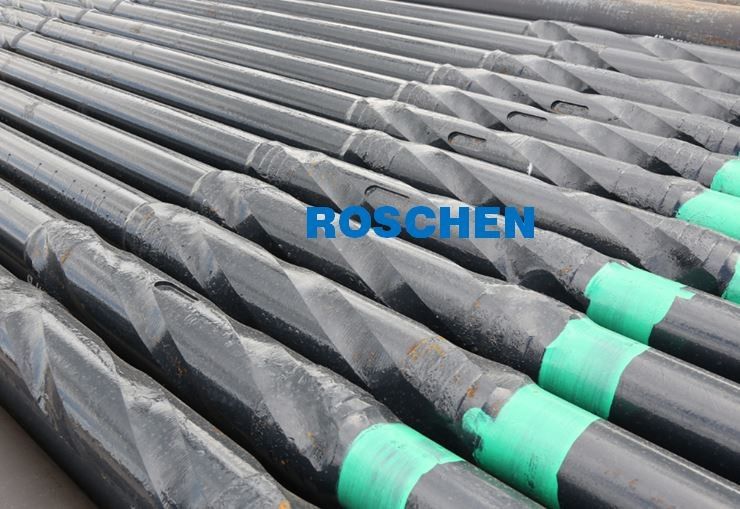

ปลอกคอเจาะเป็นท่ออุตสาหกรรมที่ใช้งานหนักมากสำหรับเจาะลงดินและใช้ร่วมกับท่อเจาะในขณะที่ท่อสว่านประกอบขึ้นเป็นความยาวส่วนใหญ่ของสายสว่าน ปลอกคอเจาะทำขึ้นเพียงเล็กน้อยเท่านั้นตัวอย่างเช่น: สตริงสว่าน 10,000 ฟุตอาจประกอบด้วยท่อสว่าน 9,000 ฟุตและปลอกคอสว่านเพียง 500 ฟุตปลอกคอทำมาจากความยาว 31 ฟุตและขันสกรูเข้าด้วยกันในแนวตั้งบนแท่นขุดเจาะ เช่นเดียวกับท่อเจาะในทางตรงกันข้าม ปลอกคอเจาะมีผนังหนาและหนัก สำหรับเจาะท่อ โดยมีความยืดหยุ่นจำกัดมากใช้ปลอกคอเจาะที่ด้านล่างของสายสว่าน เหนือดอกสว่านส่วนใหญ่จะใช้สำหรับน้ำหนักของดอกสว่าน แต่ยังทำหน้าที่เป็นโช้คอัพเพื่อลดแรงสั่นสะเทือนและแรงกระแทกที่เกิดจากการเจาะปลอกคอดอกสว่านมีสองประเภทหลัก คือ ร่องแบบเรียบหรือแบบเกลียว อย่างไรก็ตาม ทั้งสองแบบทำงานเดียวกันได้ปลอกคอเจาะร่องเกลียวถูกนำมาใช้ในช่วงไม่กี่ปีที่ผ่านมาและคิดว่าจะช่วยป้องกันไม่ให้สายสว่านติดอยู่ในรูโดยปล่อยให้เศษเจาะและสารหล่อลื่นไหลผ่านอย่างอิสระมากขึ้นรอบ ๆ ปลอกสว่าน
