| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | API |
| หมายเลขรุ่น | ไฮดริล PH-6 & 3 1/2" PSHW533 |

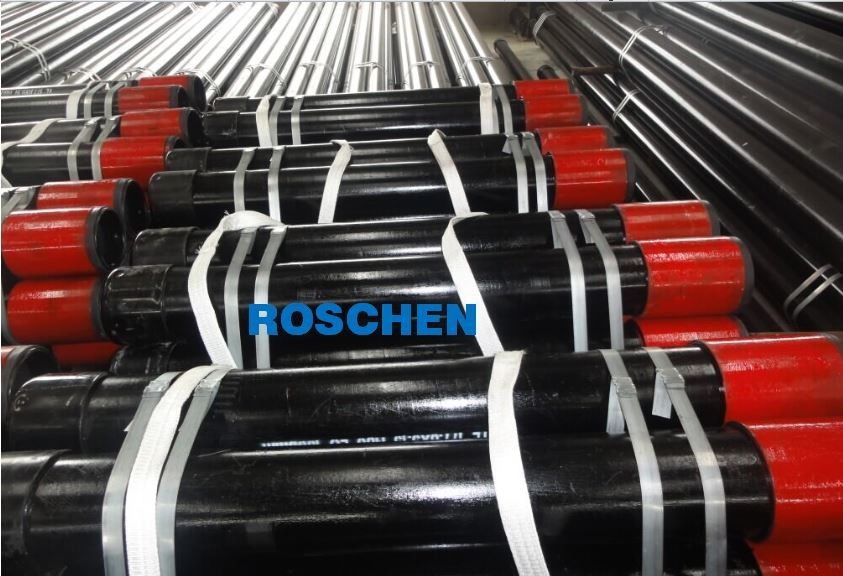

Upset Tubing หรือ Upset ปลอกท่อ
อารมณ์เสียเป็นกระบวนการตีขึ้นรูปที่ทำให้ผนังปลายท่อหนาขึ้นUpset Tubing (EUE) เป็นท่อยาวที่มีข้อต่อติดตั้งอยู่ในหลุมเจาะเพื่ออำนวยความสะดวกในการสกัดน้ำมันและก๊าซข้อต่อของท่อได้รับการออกแบบมาเพื่อให้เหมาะสมกับชนิดของบ่อน้ำบางประเภท โดยพิจารณาจากสภาพใต้ดินและของเหลวมันทำหน้าที่เป็นท่อส่งซึ่งของเหลวหรือก๊าซที่ผลิตได้ถูกส่งผ่านจากด้านล่างสู่พื้นผิวข้อต่อท่อเป็นท่อที่มีความยาวเพียงเส้นเดียวซึ่งสามารถเปลี่ยนแปลงความยาวได้ตั้งแต่ 25 ถึง 30 ฟุต ความยาวในอุดมคตินี้ช่วยให้ผลิตได้ง่าย เนื่องจากข้อต่อท่อมีเกลียวทั้งสองด้านและสามารถไหลลงสู่บ่อน้ำได้ทุกระดับความลึก
1.315” X 1.80 ปอนด์/ฟุต TPS Multiseal PS-6
| ข้อมูลจำเพาะ | ||
| ท่อที่กำหนดOD | 3.50" | |
| ขนาดดริฟท์ | 2.625" | |
| เกรดเหล็ก | L-80 | |
| น้ำหนักที่กำหนด | 12.95 ปอนด์/ฟุต | |
| ความหนาของผนังที่กำหนด | 0.375" | |
| รหัสที่กำหนด | 2.750" | |
| ความยาวการเชื่อมต่อ | LP-Length Pin LB-Length Box ปอนด์ขั้นต่ำ=LP-0.43" |
|
| การสูญเสียการเชื่อมต่อ | 3.35" | |
| เกณฑ์การผลิต | API 5CT | |
| ความจุท่อ | ||
| ความแข็งแรงของผลผลิตของร่างกาย | 295000 ปอนด์ | 1314 กิโลนิวตัน |
| API ยุบ | 15310 psi | 1,056 บาร์ |
| ผลตอบแทนภายใน | 15000 psi | 1034 บาร์ |
| ความแข็งแรงของข้อต่อ | 351000 ปอนด์ | 1562 กิโลนิวตัน |
| ข้อกำหนดการเชื่อมต่อ | |||
| การเชื่อมต่อ | ROS-มัลติซีล PS-6 | เข้ากันได้กับ | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.313" | NS | 2.687" |
| ความยาวการเชื่อมต่อ | LP-Length Pin | LB-Length Box | ปอนด์ขั้นต่ำ=LP-0.43" |
| 3.77" | ขั้นต่ำ | ||
| 5.03" | มาตรฐาน | 1 ตัดใหม่ | |
| 6.28" | ประเภท 2 | 2 ตัดใหม่ | |
| 7.54" | ประเภท 3 | 3 ตัดใหม่ | |
| แรงบิดแต่งหน้าขั้นต่ำ | 5500 ปอนด์/ฟุต | 7460 N m | |
| แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 6190 ปอนด์/ฟุต | 8390 N m | |
| แรงบิดแต่งหน้าสูงสุด | 6880lb/ft | 9330 N m | |
| ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 119% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
3.500” X 15.8 ปอนด์/ฟุต Hydril PH6
| ข้อมูลจำเพาะ | ||
| ท่อที่กำหนดOD | 3.50" | |
| ขนาดดริฟท์ | 2.423" | |
| เกรดเหล็ก | T-95 | |
| น้ำหนักที่กำหนด | 15.8 ปอนด์/ฟุต | |
| ความหนาของผนังที่กำหนด | 0.476" | |
| รหัสที่กำหนด | 2.548" | |
| ความยาวการเชื่อมต่อ | ||
| การสูญเสียการเชื่อมต่อ | 3.34" | |
| เกณฑ์การผลิต | API 5CT | |
| ความจุท่อ | ||
| ความแข็งแรงของผลผลิตของร่างกาย | 430000 ปอนด์ | 2457 กิโลนิวตัน |
| API ยุบ | 22330 psi | 1540 บาร์ |
| ผลตอบแทนภายใน | 22610 psi | 1559 บาร์ |
| ความแข็งแรงของข้อต่อ | 430000 ปอนด์ | 2457 กิโลนิวตัน |
| ข้อกำหนดการเชื่อมต่อ | |||
| การเชื่อมต่อ | ไฮดริล PH-6 | เข้ากันได้กับ | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.5" | NS | 2.485" |
| ขั้นต่ำ | |||
| มาตรฐาน | 1 ตัดใหม่ | ||
| ประเภท 2 | 2 ตัดใหม่ | ||
| ประเภท 3 | 3 ตัดใหม่ | ||
| แรงบิดแต่งหน้าขั้นต่ำ | 6400 ปอนด์/ฟุต | 8648 N m | |
| แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 7200 ปอนด์/ฟุต | 9730 N m | |
| แรงบิดแต่งหน้าสูงสุด | 8000lb/ft | 10810 N m | |
| ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 100% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
3.500” X 15.8 ปอนด์/ฟุต ไฮดริล PSHW533
| ข้อมูลจำเพาะ | ||
| ท่อที่กำหนดOD | 3.50" | |
| ขนาดดริฟท์ | 2.423" | |
| เกรดเหล็ก | L-80 | |
| น้ำหนักที่กำหนด | 15.8 ปอนด์/ฟุต | |
| ความหนาของผนังที่กำหนด | 0.476" | |
| รหัสที่กำหนด | 2.548" | |
| ความยาวการเชื่อมต่อ | ||
| การสูญเสียการเชื่อมต่อ | 4.49" | |
| เกณฑ์การผลิต | API 5CT | |
| ความจุท่อ | ||
| ความแข็งแรงของผลผลิตของร่างกาย | 362000 ปอนด์ | 1611 กิโลนิวตัน |
| API ยุบ | 18810 psi | 1296 บาร์ |
| ผลตอบแทนภายใน | 19040 psi | 1313 บาร์ |
| ความแข็งแรงของข้อต่อ | 362000 ปอนด์ | 1611 กิโลนิวตัน |
| ข้อกำหนดการเชื่อมต่อ | |||
| การเชื่อมต่อ | 3 1/2" PSHW533 | เข้ากันได้กับ | PSH503 PSH553 PSH563 |
| OD | 4.160" | NS | 2.498" |
| ขั้นต่ำ | |||
| มาตรฐาน | 1 ตัดใหม่ | ||
| ประเภท 2 | 2 ตัดใหม่ | ||
| ประเภท 3 | 3 ตัดใหม่ | ||
| แรงบิดแต่งหน้าขั้นต่ำ | 6400 ปอนด์/ฟุต | 10540 นิวตันเมตร | |
| แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 7200 ปอนด์/ฟุต | 12702 N m | |
| แรงบิดแต่งหน้าสูงสุด | 8000lb/ft | 12702N m | |
| ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 100% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
3.500” X 15.8 ปอนด์/ฟุต ไฮดริล PSHW533
| ข้อมูลจำเพาะ | ||
| ท่อที่กำหนดOD | 3.50" | |
| ขนาดดริฟท์ | 2.423" | |
| เกรดเหล็ก | T-95 | |
| น้ำหนักที่กำหนด | 15.8 ปอนด์/ฟุต | |
| ความหนาของผนังที่กำหนด | 0.476" | |
| รหัสที่กำหนด | 2.548" | |
| ความยาวการเชื่อมต่อ | ||
| การสูญเสียการเชื่อมต่อ | 4.49" | |
| เกณฑ์การผลิต | API 5CT | |
| ความจุท่อ | ||
| ความแข็งแรงของผลผลิตของร่างกาย | 430000 ปอนด์ | 2457 กิโลนิวตัน |
| API ยุบ | 22330 psi | 1540 บาร์ |
| ผลตอบแทนภายใน | 22610 psi | 1559 บาร์ |
| ความแข็งแรงของข้อต่อ | 430000 ปอนด์ | 2457 กิโลนิวตัน |
| ข้อกำหนดการเชื่อมต่อ | |||
| การเชื่อมต่อ | 3 1/2" PSHW533 | เข้ากันได้กับ | PSH503 PSH553 PSH563 |
| OD | 4.160" | NS | 2.498" |
| ขั้นต่ำ | |||
| มาตรฐาน | 1 ตัดใหม่ | ||
| ประเภท 2 | 2 ตัดใหม่ | ||
| ประเภท 3 | 3 ตัดใหม่ | ||
| แรงบิดแต่งหน้าขั้นต่ำ | 7800 ปอนด์/ฟุต | 10540 นิวตันเมตร | |
| แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 9400 ปอนด์/ฟุต | 12702 N m | |
| แรงบิดแต่งหน้าสูงสุด | 11100lb/ft | 12702N m | |
| ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 100% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
3.500” X 15.8 ปอนด์/ฟุต ไฮดริล PSHW533
| ข้อมูลจำเพาะ | ||
| ท่อที่กำหนดOD | 3.50" | |
| ขนาดดริฟท์ | 2.423" | |
| เกรดเหล็ก | L-80 | |
| น้ำหนักที่กำหนด | 15.8 ปอนด์/ฟุต | |
| ความหนาของผนังที่กำหนด | 0.476" | |
| รหัสที่กำหนด | 2.548" | |
| ความยาวการเชื่อมต่อ | ||
| การสูญเสียการเชื่อมต่อ | 4.49" | |
| เกณฑ์การผลิต | API 5CT | |
| ความจุท่อ | ||
| ความแข็งแรงของผลผลิตของร่างกาย | 362000 ปอนด์ | 1611 กิโลนิวตัน |
| API ยุบ | 18810 psi | 1296 บาร์ |
| ผลตอบแทนภายใน | 19040 psi | 1313 บาร์ |
| ความแข็งแรงของข้อต่อ | 362000 ปอนด์ | 1611 กิโลนิวตัน |
| ข้อกำหนดการเชื่อมต่อ | |||
| การเชื่อมต่อ | 3 1/2" PSHW533 | เข้ากันได้กับ | PSH503 PSH553 PSH563 |
| OD | 4.160" | NS | 2.498" |
| ขั้นต่ำ | |||
| มาตรฐาน | 1 ตัดใหม่ | ||
| ประเภท 2 | 2 ตัดใหม่ | ||
| ประเภท 3 | 3 ตัดใหม่ | ||
| แรงบิดแต่งหน้าขั้นต่ำ | 7800 ปอนด์/ฟุต | 10540 นิวตันเมตร | |
| แรงบิดแต่งหน้าที่เหมาะสมที่สุด | 9400 ปอนด์/ฟุต | 12702 N m | |
| แรงบิดแต่งหน้าสูงสุด | 9400lb/ft | 12702N m | |
| ประสิทธิภาพแรงดึงของการเชื่อมต่อ | 100% | เกณฑ์การตรวจสอบ | API 5A5, API 5CT |
APT 5CT ระบุข้อกำหนดของปลอกและท่อสำหรับวัตถุประสงค์ในการผลิตน้ำมันหรือก๊าซ โดยต้องหุ้มด้วยวัสดุที่มีความแข็งแรงและการทำงานเพียงพอ
ท่อน้ำมันเป็นส่วนหลักของโครงสร้างที่เจาะได้ดีพวกเขาได้รับการคัดเลือกตามเงื่อนไขเฉพาะที่คาดการณ์ไว้ในบ่อน้ำที่กำหนดอัตราการไหลของการผลิตที่คาดการณ์ไว้และความประหยัดของบ่อน้ำจะเป็นตัวกำหนดขนาดท่อ ซึ่งจะกำหนดขนาดที่จำเป็นของรูและท่อก่อนหน้าแต่ละรูเมื่อกำหนดขนาดท่อและความลึกของการตั้งค่าแล้ว ผู้ออกแบบบ่อน้ำจะเลือกความหนาของผนังและเกรดของวัสดุเพื่อให้แน่ใจว่ามีความแข็งแรงเพียงพอสำหรับน้ำหนักที่คาดหวังAPI 5CT ได้พัฒนาข้อกำหนดสำหรับตัวเชื่อมต่อที่แตกต่างกันสามตัวสำหรับใช้เป็นข้อต่อของท่อปลอก: ท่อและข้อต่อแบบแยกส่วนภายนอก (ท่อเสริม), ท่อและข้อต่อที่ไม่บิดเบี้ยว, ท่อร่วมแบบอินทิกรัล
อาจมีวัสดุและเกรดเดียวกันกับท่อที่บิดเบี้ยวและท่อที่ไม่บิดเบี้ยว ความแตกต่างสูงสุดระหว่างปลายทั้งสองคือปลายท่อ ซึ่งเป็นเส้นผ่านศูนย์กลางภายนอกท่อไม่แตกหมายถึงปลายท่อที่ไม่มีเกลียวและปลอกหุ้มที่หนาและตรงเป็นพิเศษท่อไม่อารมณ์เสีย (NUE) ใช้น้อยกว่าท่อ EUE มากค่าใช้จ่ายของ NUE นั้นน้อยกว่า EUE เพียงเล็กน้อย และความแข็งแรงของข้อต่อก็น้อยกว่ามากเส้นผ่านศูนย์กลางของข้อต่อคัปปลิ้งของ NUE นั้นน้อยกว่า EUE ซึ่งมีข้อดีบางประการเมื่อระยะห่างน้อย
