รายละเอียดโดยย่อ:

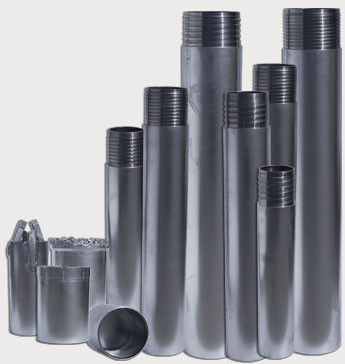

W ปลอก
WT Casing
ปลอกท่อเมตริก
W Series DCDMA แบบ WCDMA
รายละเอียด:
ปลอก
Roschen ผลิตและจัดจำหน่ายด้าย DCDMA W มาตรฐานอุตสาหกรรมและด้าย WT Premium
W
ปลอกหุ้มนี้มีไว้สำหรับการใช้งานเพียงครั้งเดียวหรือกรณีที่ปลอกหุ้มไว้ในรู ปลอก W ทำจากท่อ DCDMA C80 และใช้แบบด้าย DCDMA W ด้วยด้ายแบบนี้การออกแบบปลอกสากลนี้สามารถนำมาใช้ในการใช้งานเจาะใด ๆ ที่ต้องหุ้มท่อเกลียวไว้ในพื้น
ท่อ
ท่อผนังคู่เข้ากันได้กับเครื่องมือเจาะรูแบบมีสาย Q / E และขนาด DCDMA W มาตรฐานช่วยให้สามารถซ้อนกันของท่อ W อื่น ๆ ได้
การออกแบบเธรด
ก้นสองชนให้แรงในการขับขี่และการสั่นสะเทือน
WT
ปลอกนี้ได้รับการออกแบบมาเพื่อให้ได้ความคาดหวังและมีคุณสมบัติในการทำให้และแตกหักได้เร็วและง่ายกว่าโครงปลอกหุ้มมาตรฐาน ด้ายนี้ทำงานได้ดีภายใต้สภาวะการขุดเจาะที่ยากและถูกออกแบบมาสำหรับการใช้ซ้ำ ตัวปลั๊ก WT ผลิตขึ้นด้วยท่อ DCDMA C80 และเรียว HD ด้ายให้ความแข็งแรงเพิ่มขึ้น
ท่อ
ท่อผนังคู่เข้ากันได้กับเครื่องมือเจาะรูแบบมีสาย Q / E และขนาด DCDMA W มาตรฐานช่วยให้สามารถซ้อนกันของท่อ W อื่น ๆ ได้
การออกแบบเธรด
ใช้งานกับแกนด้าย HD
รอยต่อและเรียวเล็ก ๆ น้อยลงต่อนิ้วทำให้ง่ายขึ้นและรวดเร็วขึ้นและลดการสึกหรอและลดต้นทุนแรงงาน
รอยต่อก้นสองก้นและรูปแบบด้ายแบบก้นหนาให้แรงบิดและแรงดึงสูงสุด
เส้นด้ายแบบเกลียวช่วยลดความเครียดและให้ข้อต่อแข็งเพื่อลดการเคลื่อนไหวและการสูญเสียน้ำมันหล่อลื่น
ประสิทธิภาพในการโหลด 40% ให้แรงดึงมากขึ้นเพื่อให้สามารถดึงข้อมูลจากสภาวะที่ยากและใช้ซ้ำได้
หัวข้อจะทำความสะอาดง่ายขึ้นเนื่องจากมีระยะห่างที่กว้างขึ้นของเธรดสำหรับสถานการณ์ที่นำมาใช้ใหม่
ข้อมูลจำเพาะ:
ขนาด: AW, BW, NW, HW, PW, SW, ZW, BWT, NWT, HWT, PWT, SWT
146, 131, 116, 101, 86, 76, 66, 56 & 46 มม.
ข้อกำหนดทางเทคนิค
ขนาด | หลอด OD | รหัส Tube | หัวข้อ |
B | ต่อนิ้ว | ||
(mm) | (mm) | (ทีพีไอ) | |
146 (143/134) | 143.3 | 133.3 | 4 |
131 (128/119) | 128.4 | 118.4 | 4 |
116 (113/104) | 113.4 | 103.4 | 4 |
101 (98/89) | 98.4 | 88.4 | 4 |
86 (84/77) | 84.4 | 77.5 | 4 |
76 (74/67) | 74.4 | 67.5 | 4 |
66 (64/57) | 64.4 | 57.5 | 4 |
56 (54/47) | 54.3 | 47.4 | 4 |
46 (44/37) | 44.3 | 37.4 | 4 |
Q Drill แท่งแบบเจาะ | |||
ขนาด | เส้นผ่าศูนย์กลางภายนอก (มม.) | เส้นผ่านศูนย์กลางภายใน (มม.) | ความหนาของผนัง (มม.) |
แกน AQ | 44.5 | 34.9 | 4.8 |
แกน BQ | 55.5 | 46 | 4.75 |
แกน NQ | 71 | 60 | 5.5 |
แกน HQ | 88.9 | 77.9 | 5.5 |
แกน PQ | 114.3 | 103.4 | 5.5 |
ปลอกท่อ | |||
ขนาด | เส้นผ่าศูนย์กลางภายนอก (มม.) | เส้นผ่านศูนย์กลางภายใน (มม.) | หัวข้อต่อนิ้ว |
NW | 88.9 | 76.2 | 4 |
HW | 114.3 | 101.6 | 4 |
PW | 139.7 | 127 | 4 |
6" | 168 | 149 | 4 |
WL46 | 44.15 | 37.15 | 4 |
WL56 | 54.15 | 47.15 | 4 |
WL66 | 64.25 | 57.25 | 4 |
WL76 | 74.25 | 67.25 | 4 |
WL86 | 84.25 | 77.25 | 4 |
WL101 | 98 | 88.3 | 4 |
WL116 | 113 | 103.3 | 4 |
WL131 | 128 | 118.3 | 4 |
WL146 | 143 | 133.3 | 4 |
ข้อมูล Drill Rod | ||||||
ID | OD | น้ำหนัก / 10' | โวล / 100 ' | |||
ขนาด | นิ้ว / mm | นิ้ว / mm | กิโลกรัม | ปอนด์ | ลิตร | US Gal. |
1.375" /34.9mm | 1.750" /44.5mm | 14.04 | วันที่ 31 | 29.14 | 7.7 | |
ATW | 1.437" /36.5mm | 1.750" /44.5mm | 12.05 | 26.6 | 31.79 | 8.4 |
B | 1.812" /46.0mm | 2.188" /56.6mm | 18.12 | 40 | 50.72 | 13.4 |
BTW | 1.909" /48.5mm | 2.225" /56.5mm | 15.76 | 34.8 | 56.02 | 14.8 |
ยังไม่มีข้อความ | 2.375" /60.3mm | 2.750" /69.9mm | 23.55 | 52 | 87.05 | 23 |
NTW | 2.525" /64.2mm | 2.875" /73.0mm | 22.83 | 50.4 | 98.4 | 26 |
H | 3.062" /77.8mm | 3.500" /88.9mm | 34.88 | 77 | 144.58 | 38.2 |
P | 4.062" /103.2mm | 4.625" /117.5mm | 48.02 | 106 | 255.1 | 67.4 |
Coring Bit Data | ||||
เส้นรอบวงหลัก | เส้นผ่านศูนย์กลางรู | ปริมาณ Hole | ||
ขนาด | นิ้ว / mm | นิ้ว / mm | ลิตร / 100Mtr | US Gal./100 ฟุต |
1.062" /27.0mm | 1.890" /48.0mm | 181 | 14.6 | |
ATW | 1.185" /30.1mm | 1.890" /48.0mm | 181 | 14.6 |
B | 1.432" /36.5mm | 2.360" /60.0mm | 282.2 | 22.7 |
BTW | 1.656" /42.0mm | 2.360" /60.0mm | 282.2 | 22.7 |
ยังไม่มีข้อความ | 1.875" /47.6mm | 2.980" /75.7mm | 451 | 36.3 |
NTW | 2.205" /56.0mm | 2.980" /75.7mm | 451 | 36.3 |
H | 2.500" /63.5mm | 3.782" /96.0mm | 724.4 | 58.3 |
P | 3.345" /85.0mm | 4.827" /122.6mm | 1,180.4 | 95.1 |
ข้อมูลปลอกกระสุน | ||||||
ID | OD | น้ำหนัก / 10' | ปริมาณ Hole | |||
ขนาด | นิ้ว / mm | นิ้ว / mm | กิโลกรัม | ปอนด์ | ลิตร / 100Mtr | USGal./100Ft |
AW | 1.90" /48.26mm | 2.350" /59.69mm | 17.21 | 38 | 85.3 | 18.8 |
BW | 2.375" /60.2mm | 2.975" /75.44mm | 31.71 | 70 | 136.2 | 30 |
NW | 2.99" /75.95mm | 3.620" /91.95mm | 38.95 | 86 | 202.4 | 44.5 |
HW | 3.93" /99.82mm | 4.630" /117.6mm | 51.19 | 113 | 331.1 | 72.8 |
PW | 4.84" /122.94mm | 5.660" /143.7mm | 65.23 | 144 | 494.8 | 108.8 |
ความยาวที่มีประสิทธิภาพมาตรฐานคือ 3.0, 1.5, 1.0 และ 0.5 เมตร ความยาวอื่น ๆ อาจผลิตตามคำขอ
หลอดปลอกท่อทั้งหมดมีทางด้านขวา สามารถสั่งผลิตด้ายซ้ายได้หากได้รับการร้องขอ
