| Place of Origin | Germany |
| ชื่อแบรนด์ | ROSCHEN |
| ได้รับการรับรอง | ISO, API |
| Model Number | AQ, BQ, NQ, HQ, PQ/ BQ3, NQ2, NQ3, NQTT, HQ3, HQTT, PQ3, PQTT, T2 46, T2 56, T2 66, T2 76, T2 86, T2 101, T6 86, T6 101, T6 116, T6 131 |
Roschen นำเสนอแท่งสว่านแบบหมุน API แบบพิเศษสำหรับใช้กับแท่นขุดเจาะแท่งสว่านของเราเหมาะสำหรับผู้ผลิตชั้นนำเช่น Atlas Copco, CP / Reichdrill, Drilltech, Foremost, Ingersoll-Rand, Schramm และอุปกรณ์ขุดเจาะอื่น ๆ แท่งโรตารี่ทั้งหมดผลิตขึ้นโดยใช้วัสดุผสมที่มีคุณภาพสูงและเทคนิคที่ทันสมัยเพื่อให้มั่นใจถึงประสิทธิภาพและความทนทานที่ยอดเยี่ยม
API สว่านโรตารี่จำเพาะมีอยู่ในขนาดที่กำหนดเองความยาวและความหนาของผนังมีความหลากหลายของการเชื่อมต่อด้ายและการกำหนดค่าใด ๆ ที่กำหนดเองแบนราบ โปรดดูคู่มือการสั่งซื้อและรูปวาดคันที่เกี่ยวข้องด้านล่างเมื่อทำการสั่งซื้อแบบโรตารี่
สว่านโรตารี่ที่ระบุไว้ในเว็บไซต์เป็นตัวแทนของขนาดและรูปแบบที่พบมากที่สุดในอุตสาหกรรม มีแท่งเพิ่มเติมเมื่อแจ้งความประสงค์ ไม่แน่ใจว่าหัวข้อใดที่คุณกำลังทำงานอยู่ คลิกที่นี่เพื่อดูคู่มือ API หัวข้อ
สำหรับรายละเอียดการสั่งซื้อเพิ่มเติมหรือการให้ความช่วยเหลือเกี่ยวกับหัวข้อโปรดติดต่อตัวแทน Roschen ของคุณ

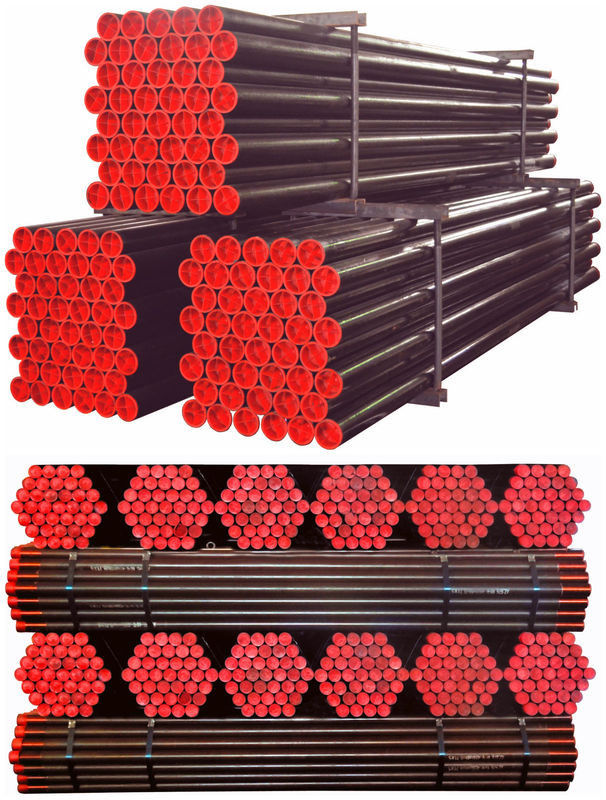

HQ Drill Rods Φ88.9 x 77.8 x 5.5 มม
HC (HQ) Drill Rod Φ88.9 x 77.8 x 5.5 มิลลิเมตร 1.5 เมตร, 3 เมตร Drill Drill แท่งเจาะแท่นขุดเจาะ
(HQ) Drill Rod Φ88.9 x 77.8 x 5.5 มิลลิเมตร Drill Drill แท่งสำหรับแท่นขุดเจาะ
แท่งสว่าน ROSCHEN (HQ DRILL ROD) ผลิตโดยเครื่องจักรซีเอ็นซี พวกเขากำลังทำจากโลหะผสมที่มีคุณภาพสูงด้วยความร้อนได้รับการรักษา นอกจากนี้เรายังสามารถผลิตท่อขนาดต่างๆได้ ของเรา NC & HC (HQ) เจาะท่อ / สว่าน rods มีหุ้นใหญ่ในตลาดโลก
| HQ Drill Rod ข้อมูลจำเพาะ (มม.) | |
| Rod OD / ID (มม.) | 89 / 77.8 |
| ความยาวก้าน (ม.) | 1.5 หรือ 3 |
| ความหนาของก้าน | 5.6 |
| น้ำหนักก้าน (กก. / m) | 11.51 |
| ความยาวของเกลียว (มม.) | 44.45 |
| ระยะห่างของเกลียว (ด้าย / นิ้ว) | 3 |
| ความสูงของฟันด้ายกล่อง | 0.76 |
| ตรึงความสูงของฟัน | 0.88 |
| มุมฟัน (°) | 29 ° |
| ความต้านทานแรงดึง (KN) | 510 |
| ความลึกเจาะ (m) | 900 |
| วัสดุ | 30 CrMnSiA |
| การรักษาความร้อน | ทั้งหมดที่มีความยาวหรือสิ้นสุดการประมวลผลความร้อน |
| แรงบิดสูงสุด (กม.) | 1356 |
| ความตึงเครียดสูงสุด (KN) | 400.3 |
| ความต้านแรงดึงสูงสุด (MPA) | 960 |
| ความลึกหลักสูงสุด (ม.) | 1500-1800 |
แกนเจาะ HQ ข้อมูลทางเทคนิค:
| พารามิเตอร์พื้นฐาน | |
| ทฤษฎีเจาะลึก | 1500m |
| เส้นผ่าศูนย์กลางด้านนอก | 88.9mm |
| เส้นผ่าศูนย์กลางภายใน | 77.8mm |
| ความยาว | 3m / 10ft; 1.5 / 5 ฟุต |
| น้ำหนักสำหรับท่อเจาะ HC ยาว 3 เมตร | 35 กก. / ชิ้น (3 เมตร) |
| วัตถุดิบเกรดเหล็ก | XJY850 |
| มาตรฐาน | GB / T816-2008 |
| การรักษา | การอบร้อนทั้งท่อ |
| คุณสมบัติทางเครื่องกล | เบี้ยประกันภัย |
| เกรดคุณภาพมาตรฐาน RS850 / RS950 / XJY850 | |
| ความต้านทานแรงดึง (MPa) | 1060 |
| ความสามารถในการให้ผลผลิต (MPa) | 1000 |
| การยืดตัวหลังจากความแรงสูงสุด% | 18 |
| ความแข็งผิว (Brinell) | 270 ~ 295 |
| ความเบี้ยว (Radial Run-out) | 8% ของความหนาของท่อ |
| องค์ประกอบทางเคมี% | 10% |
| RS850 / RS950 / XJY850 องค์ประกอบทางเคมี | |
| C | 0.4 |
| ศรี | 0.21 |
| Mn | 0.67 |
| P | 0.009 |
| Mo | 1.26 |
| S | 0.005 |
| Ni | 0.004 |
| Cr | 1.05 |
| ลูกบาศ์ก | 0,05 |
| Drilling Rods พารามิเตอร์ทางเทคนิค: | |
| Yield Strength: 865Mpa | |
| B | ความต้านแรงดึง: 960Mpa |
| C | การยืดตัว: 17.5% |
| D | ความแข็งของท่อ: 30/31 HRC |
| E | ความแข็งของเนื้อหนัง: 50HRC ข้างต้นทั้งแบบชายและหญิงคือนิกเกิลฟอสฟอรัสเคลือบ |
| F | ชีวิตท่อที่ออกแบบมาสำหรับ 7000 เมตร |
| พารามิเตอร์ทางเทคนิคของ Drill Drill Rod: | |||||||
| ไม่ | ขนาด | OD (mm) | ID (mm) | ประเภทเธรด | การรักษาความร้อน | วัตถุดิบ | รู ความลึก |
| 1 | S56 | 53 | 44 | DCDMA | การรักษาความร้อนทั้งคัน | 45MnMoB | 1000m |
| 2 | S59 | 55.5 | 46 | DCDMA | การรักษาความร้อนทั้งคัน | 45MnMoB | 1000m 1200m |
| 3 | S75 | 71 | 61 | DCDMA | การรักษาความร้อนทั้งคัน | 30CrMnSiA XJY850 RS950 | 1000m 1200m |
| 4 | S95 | 89 | 79 | DCDMA | การรักษาความร้อนทั้งคัน | 30CrMnSiA XJY850 RS950 | 600m 1000m 1200m |
| 5 | S75A | 75 | 61 | DCDMA | การรักษาความร้อนทั้งคัน | 30CrMnSiA XJY850 RS950 | 1500m 1300m |
| 6 | S95A | 95 | 79 | DCDMA | การรักษาความร้อนทั้งคัน | 30CrMnSiA XJY850 RS950 | 600m 1000m 1200m |
| 7 | CBH | 44 | DCDMA | การรักษาความร้อนทั้งคัน | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m | |
| 8 | CNH | 61 | DCDMA | การรักษาความร้อนทั้งคัน | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m | |
| 9 | CNH (T) | 61 | DCDMA | การรักษาความร้อนทั้งคัน | 30CrMnSiA XJY850 RS950 | 2500m 2300 เมตร 3000 เมตร | |
| 10 | CHH | 78 | DCDMA | การรักษาความร้อนทั้งคัน | XJY850 30CrMnSiA RS950 | 1800m | |
| 11 | CSH | 127 | 114.3 | DCDMA | การรักษาความร้อนทั้งคัน | S135 | 3000m |
| 12 | BQ | 55.6 | 46 | DCDMA | การรักษาความร้อนทั้งคัน | XJY850 30CrMnSiA RS950 | 2000m |
| 13 | NQ | 70.5 | 60.5 | DCDMA | การรักษาความร้อนทั้งคัน | ZT850 | 2000m |
| 14 | กองบัญชาการ | 89 | 77.8 | DCDMA | การรักษาความร้อนทั้งคัน | XJY850 30CrMnSiA S950 | 1500m |
| 15 | PQ | 114.3 | 103.2 | DCDMA | การรักษาความร้อนทั้งคัน | ZT520 | 800m |
ROSCHEN เชี่ยวชาญในการออกแบบและผลิตเครื่องมือขุดเจาะเพชรระดับพรีเมี่ยมสำหรับงานวิศวกรรมโลก: สำรวจทางธรณีวิทยาสำรวจเหมืองแร่โครงการขุดเจาะน้ำมันและโครงการขุดเจาะโรงไฟฟ้า hydrapower (การขุดเจาะแกนหลักและการขุดเจาะแกนเหล็กคู่) เราสามารถให้บริการที่มีคุณภาพและรวดเร็ว
1. ดอกสว่าน: BQ, NQ, HQ, PQ, NW, HW, PW
2. บาร์เรลหลัก: BQ, NQ, NQ2, NQ3, HQ, HQ3, PQ, PQ3 และหัวประกอบและประกอบ
3. BQ, NQ, HQ, PQ, T2, T6 ฯลฯ บิตแกนเพชร, reaming เชลล์และรองเท้า bit (syn และชุดพื้นผิว, PDC)
4. เครื่องมือเจาะ: ปลั๊กยก, หัวโกน, overshot, ท่อด้านนอกและประแจปากมัด, ที่หนีบเท้า ฯลฯ
