ระบบการสุ่มตัวอย่าง U100 สำหรับการสุ่มตัวอย่างการสำรวจไซต์ทางธรณีเทคนิค
ระบบการสุ่มตัวอย่าง U100 สำหรับการสำรวจไซต์ทางธรณีเทคนิคและการสุ่มตัวอย่างดิน

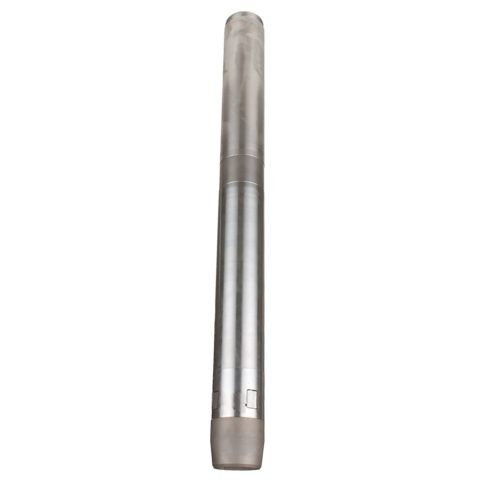

ระบบการสุ่มตัวอย่าง U100
อุปกรณ์นี้ออกแบบมาสำหรับการเก็บตัวอย่างในดินเหนียวและการก่อตัวที่อ่อนนุ่มอื่นๆหลอดตัวอย่างแต่ละอันยาว 18 นิ้วและถูกตอกลงดินโดยใช้ค้อนเลื่อนที่มีหัวขับ U100 (ตัวเรือนกระดิ่ง)หัวไดรฟ์ประกอบด้วยบอลวาล์วเพื่อให้อากาศออกจากส่วนบนของท่อตัวอย่างขณะที่กำลังขับลงสู่พื้น
รายละเอียดสินค้า
อุปกรณ์นี้ออกแบบมาสำหรับการเก็บตัวอย่างในดินเหนียวและการก่อตัวที่อ่อนนุ่มอื่นๆหลอดตัวอย่างแต่ละอันยาว 18 นิ้วและถูกตอกลงดินโดยใช้ค้อนเลื่อนที่มีหัวขับ U100 (ตัวเรือนกระดิ่ง)หัวไดรฟ์ประกอบด้วยบอลวาล์วเพื่อให้อากาศออกจากส่วนบนของท่อตัวอย่างขณะที่กำลังขับลงสู่พื้น
ขณะนี้มีการผลิตระบบการสุ่มตัวอย่างสองประเภท:
ระบบมาตรฐาน
ประกอบด้วยหลอดตัวอย่างอลูมิเนียมหรือเหล็กชุบแคดเมียม, corecatcher ที่เป็นอุปกรณ์เสริม และฐานรองไดรฟ์ที่ชุบแข็งจากเคสแผ่นรองไดรฟ์สามารถใส่ได้ทั้งแบบขอบธรรมดาหรือแบบหยักสามารถจัดเตรียมฝาพลาสติกแบบกดหรือฝาอลูมิเนียมแบบเกลียวสำหรับหลอดตัวอย่างและขี้ผึ้งปิดผนึกพิเศษสำหรับการจัดเก็บในระยะยาว
ระบบไลเนอร์พลาสติก
ประกอบด้วยท่อเหล็กกล้าที่มีซับในพลาสติกแบบถอดได้ ตัวจับแกนเสริม แหวนระยะห่าง (ใช้กับแกนจับแกนเท่านั้น) และฐานรองขับที่ชุบแข็งจากเคสมีฝาปิดแบบกดพลาสติกสำหรับซับพลาสติก
| พิมพ์ | OD สูงสุด * | นาที.รหัส* (มม.) | อัตราส่วนพื้นที่ |
| ระบบมาตรฐาน | 118.6 | 104.4 | 29% |
| ระบบซับพลาสติก | 123.8 | 101.6 | 48% |
แสดง 1 ถึง 2 จาก 2 รายการ
* ขนาดวัดจากฐานรองตัด
โปรดดูแผนภาพ
ระบบมาตรฐาน
1. หลอดตัวอย่าง (เหล็กชุบแคดเมียมหรืออะลูมิเนียม)
2. Corecatcher (ไม่จำเป็น)
3. แท่นตัด (ขอบเรียบหรือหยัก)
ระบบไลเนอร์พลาสติก
4. ท่อเหล็ก (หุ้มพลาสติก)
5. Corecatcher (ไม่จำเป็น)
6. วงแหวนระยะห่าง
7. แท่นตัด (ขอบเรียบหรือหยัก)
