SPT ROYOND POON ประกอบการสําหรับ Raymond Spoon ตัวอย่าง

SPT ROYOND POON ASSY

การแยกตัวอย่างในช้อน


SPT ROYOND POON ประชุม

เครื่องเก็บตัวอย่างเรย์มอนด์ สปูน

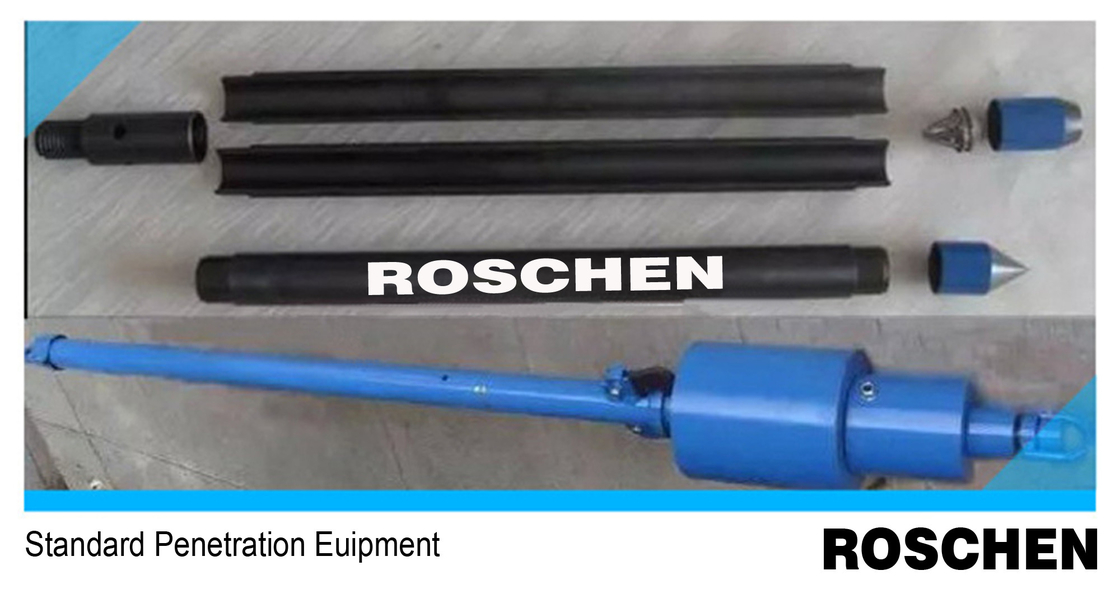

การประกอบท่อแยกสเปนเรย์มอนด์แบบมาตรฐาน ขนาด 50.8 มิลลิเมตร O.D x 36 มิลลิเมตร I.D. ความยาวของท่อแยกเท่านั้นคือ 610 มิลลิเมตร ความยาวโดยรวมคือ 852 มิลลิเมตร

น้ําหนักทั้งหมด 7 กิโลกรัม


รองเท้าตัดที่ผลิตจาก EN8 ได้รับการแข็งกระดาษและความเข้มแข็งพิเศษเพื่อให้ความทนทานในการสวมใส่ที่ดีที่สุด (+/- 52 HRC) ภายในรองเท้ามีอุปกรณ์จับทรายพลาสติกหรือกระเป๋าเก็บ

สายสแตนดาร์ดด้านบนคือกล่อง BWY, BW, BWJ

SPT มือถือ


SPT Hammer ได้ถูกออกแบบมาเพื่อขับเคลื่อนตัวทดลองหลอดแยกหรือองค์ประกอบโคนที่จําเป็นสําหรับการทดสอบการเจาะเข้าแบบมาตรฐาน (SPT) หรือการทดสอบการเจาะเข้าแบบโคน (CPT)

มวยประกอบด้วยน้ําหนักเลื่อนที่มีมวล 63.5 กิโลกรัม พร้อมด้วยกลไกการยกและการกระตุ้นตัวเองที่ทําให้น้ําหนักมีการตกอิสระของ 750 มิลลิเมตร

หม้อภายในทําหน้าที่เป็นแนวทางที่อนุญาตให้น้ําหนักหล่นลงด้วยความต้านทานอย่างน้อยและรับประกันว่าน้ําหนักจะชนกับหมึกตรงไปตรงมา

ฐานของหมึกมีการเชื่อมโยงกล่อง B ̇ และถูกจัดส่งด้วยการเชื่อมโยงปิน B ̇ BWY

กระบี่ถูกนํามาพร้อมกับโบลท์ขั้วความปลอดภัยที่เชื่อมกระบี่ภายนอกที่เลื่อนไปยังไม้นําภายในเมื่อกระบี่ไม่ได้ใช้หรือระหว่างการขนส่ง

ความยาวรวมของหมักคือ 2320 มม. ไม่ขยาย (โดยไม่ต้องเชื่อม) และ 3070 มม. เมื่อขยาย (โดยไม่ต้องเชื่อม) น้ําหนักรวมของหมักทั้งหมดคือ 130 กิโลกรัม

1. ยกตาขึ้น
2หลอดภายนอก
3ยกขาด้วยสปริง
4. ขับน้ําหนัก
5ไม้นําทาง
6. แอนวิล
7โบลท์ความปลอดภัย
