การทดสอบการปนเป So So อนของดิน SPT Sampler กับ Direct Push, การใชงานการสืบสวนทางธรณีวิทยา
เครื่องทดสอบตัวอย่างการเจาะแบบมาตรฐาน
SPT Sampler, Standard Penetration Test Sampler 2 "สำหรับดินทางธรณีเทคนิคการสุ่มตัวอย่างและการทดสอบด้วย Direct Push
รายละเอียดผลิตภัณฑ์โดยละเอียด:
SPT Split Tube Sampler ใช้สำหรับทดสอบ Standard Penetration Test (SPT) เราผลิตตามมาตรฐาน BS 1377: Part 9: 1990 ชุดวาล์วบอลด้านบนคู่คู่สปลิตช้อนและรองเท้า SPT แบบเปิดประกอบด้วยชุด SPT Sampler ที่สมบูรณ์แบบ มีตัวยึดตะกร้าพลาสติกและประเภทเหล็กทั้งหมด อะแดปเตอร์วาล์วบอลช่วยป้องกันชิ้นงานจากการล้างออกจากตัวเก็บตัวอย่างเมื่อดึงตัวเก็บตัวอย่างจากหลุมเจาะ มีกรวยจมูก 60 องศาและแท่งทึบยาว 60 องศาพร้อมใช้งาน การเชื่อมต่อเกลียวบนอะแดปเตอร์ด้านบนขึ้นอยู่กับชนิดของแท่งสว่านที่ใช้ในการขับเคลื่อนตัวเก็บตัวอย่าง แต่ส่วนใหญ่เป็น 1.1 "BS Whitworth, NWY Rod, BW หรือ AW Rod

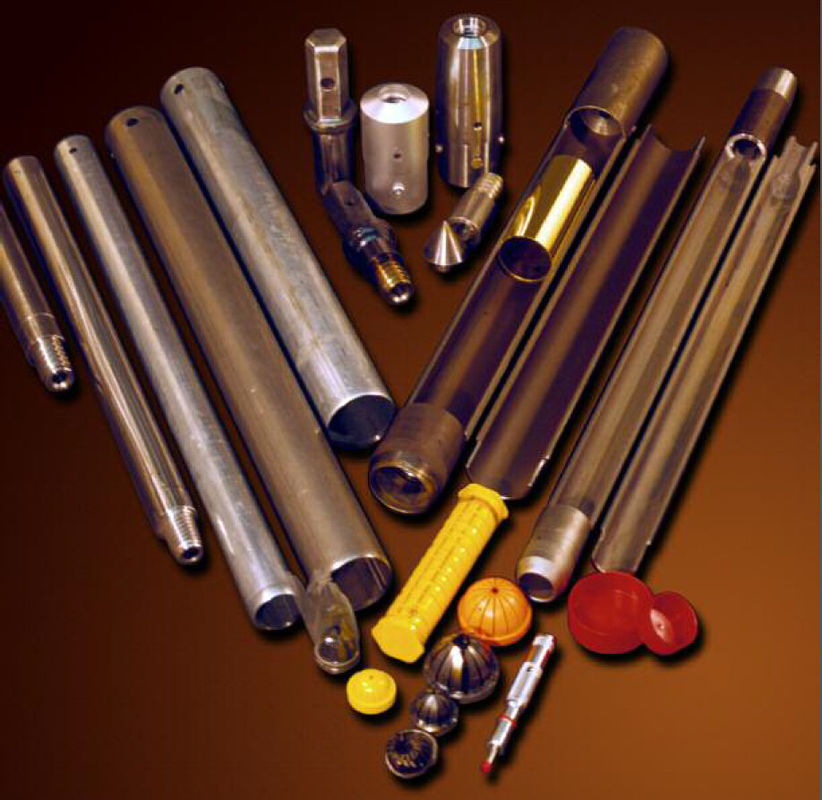

ช้อนสปลิตประกอบด้วยหัวช้อนตัวอย่าง, หลอดแยก, อะแดปเตอร์ SPT, SPT Shoe, ตะกร้า Retainer
เครื่องแยกตัวอย่างแบบ Split Tube Sampler มาตรฐานขนาด 2 "(50.8 มม.) ยาว x ยาว 13" (46.9 มม.) ยาว x ยาว 610 มม. (46.9 มม.) สำหรับการขับขี่แบบ Heavy Duty "Tuflok" การออกแบบสามารถใช้ได้
การใช้งาน:
การสุ่มตัวอย่างทางธรณีวิทยาและการทดสอบด้วย Direct Push
ท่อ Shelby มีความก้าวหน้าสูงและจับตัวอย่างดินที่ไม่ถูกรบกวน ผนังบาง ๆ ของ Shelby Tube และขอบตัดคมต้องใช้ความพยายามเพียงเล็กน้อยในการผลักดันลงไปในดิน ไม่แนะนำสำหรับการเจาะผ่านดินเหนียวหรือกรวด
ตัวอย่างหลอด Shelby ประกอบไปด้วยท่อเหล็กกลวงหนึ่งชิ้นที่มีผนังบางและมีรูเปิดซึ่งได้รับการตัดเฉือน วัตถุประสงค์หลักของตัวเก็บตัวอย่างของ Shelby Tube คือการกู้คืนตัวอย่างดินที่ไม่ถูกรบกวนซึ่งเหมาะสำหรับการทดสอบคุณสมบัติทางวิศวกรรมเช่นความแข็งแรงการอัดตัวการซึมผ่านและความหนาแน่น พวกเขามีประโยชน์มากสำหรับการเก็บรวบรวมดินที่มีความไวต่อการรบกวนการสุ่มตัวอย่างรวมถึงดินที่เหนียวเหนอะและดินเหนียวถ้าดินไม่ได้ถูกรบกวนโดยการจมหลุมเจาะและปราศจากอนุภาคขนาดใหญ่
ข้อดี:
•ท่อเหล็กไม่มีรอยต่อ
คอลเลกชันที่มีคุณภาพดีตัวอย่างแทบไม่ถูกรบกวนสำหรับคำอธิบายเกี่ยวกับรูปลักษณ์และการวิเคราะห์ทางเคมี
•มีประสิทธิภาพในการปรับดินเหนียว
•ตัวอย่างขนาด 2 นิ้วเหมาะสำหรับใช้งานผ่านระบบผลักดันทางธรณีวิทยา 3 1/2 "(ท่อคู่) หน้า 95 และ 2 1/4 นิ้ว"
•ตัวอย่าง 3 "เหมาะอย่างยิ่งสำหรับการใช้งานผ่านร่องลูกกลิ้งแบบรูกลมขนาด 4 1/2"
ตัวอย่าง | แบ่งเส้นผ่าศูนย์กลางภายในบาร์เรล | ความยาวของบาร์เรลแยก | หัวข้อต่อนิ้ว | น้ำหนักของชุดประกอบ | (กลับ) หัวหรือย่อย | หมายเลขชิ้นส่วนของชุดประกอบ |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | ขนาด 24 นิ้ว (609.6 มม.) | 4 บริษัท ทีพีไอ | 17 ปอนด์ (7.7 กก.) | AW | 26006 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | ขนาด 24 นิ้ว (609.6 มม.) | 4 บริษัท ทีพีไอ | 17 ปอนด์ (7.7 กก.) | AWJ | 26007 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | ขนาด 24 นิ้ว (609.6 มม.) | 8 บริษัท ทีพีไอ | 17 ปอนด์ (7.7 กก.) | AW | 26177 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | ขนาด 24 นิ้ว (609.6 มม.) | 8 บริษัท ทีพีไอ | 17 ปอนด์ (7.7 กก.) | AWJ | 26064 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | 18 นิ้ว (609.6 มม.) | 4 บริษัท ทีพีไอ | 20 ปอนด์ (9 กก.) | CR-50 | 26171 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-3 / 8-inch (35 มม.) | ขนาด 24 นิ้ว (609.6 มม.) | 4 บริษัท ทีพีไอ | 25 ปอนด์ (11.3 กก.) | AWJ | 26182 |
กับดักตะกร้าพลาสติกด้านนอกเส้นผ่านศูนย์กลาง | เส้นผ่านศูนย์กลางด้านนอกของรองเท้า | เส้นผ่าศูนย์กลางภายในรองเท้า | หมายเลขชิ้นส่วนของชุดประกอบ |
1-1 / 2-inch (38.1 มม.) | ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | 26014 |
รองเท้า (Sharp / Blunt) เส้นผ่านศูนย์กลางภายนอก | รองเท้า (Sharp / Blunt) เส้นผ่าศูนย์กลางภายใน | หัวข้อต่อนิ้ว | หมายเลขชิ้นส่วนของชุดประกอบ |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | 4 บริษัท ทีพีไอ | 26013 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | 8 บริษัท ทีพีไอ | 26065 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-3 / 8-inch (35 มม.) | 4 บริษัท ทีพีไอ | 26180 |
แบ่งขนาดเส้นผ่าศูนย์กลางภายนอกบาร์เรล | แบ่งเส้นผ่าศูนย์กลางภายในบาร์เรล | ความยาวของบาร์เรลแยก | หัวข้อต่อนิ้ว | หมายเลขชิ้นส่วนของชุดประกอบ |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | 18 นิ้ว (609.6 มม.) | 4 บริษัท ทีพีไอ | 26133 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | ขนาด 24 นิ้ว (609.6 มม.) | 4 บริษัท ทีพีไอ | 26134 |
ขนาด 2 นิ้ว (50.8 มม.) | 1-1 / 2-inch (38.1 มม.) | ขนาด 24 นิ้ว (609.6 มม.) | 8 บริษัท ทีพีไอ | 26062 |
(ด้านหลัง) เส้นผ่าศูนย์กลางด้านนอกหรือด้านข้าง | (ด้านหลัง) การเชื่อมต่อกล่องหัวหรือดอกสว่านแบบรอง | หมายเลขชิ้นส่วนของชุดประกอบ |
ขนาด 2 นิ้ว (50.8 มม.) | AW | 26060 |
ขนาด 2 นิ้ว (50.8 มม.) | AWJ | 26061 |
ขนาด 2 นิ้ว (50.8 มม.) | CR-50 | 26178 |
