U100 แซมเพลอร์
ระดับคุณภาพของตัวอย่างที่จำเป็นเพื่อให้เป็นไปตามข้อกำหนดการทดสอบของลูกค้าควรกำหนดประเภทของตัวอย่างที่ใช้” (BS5930:2015 Ch20.1)อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลางต้องน้อยกว่า 1:20 เพื่อให้สอดคล้อง

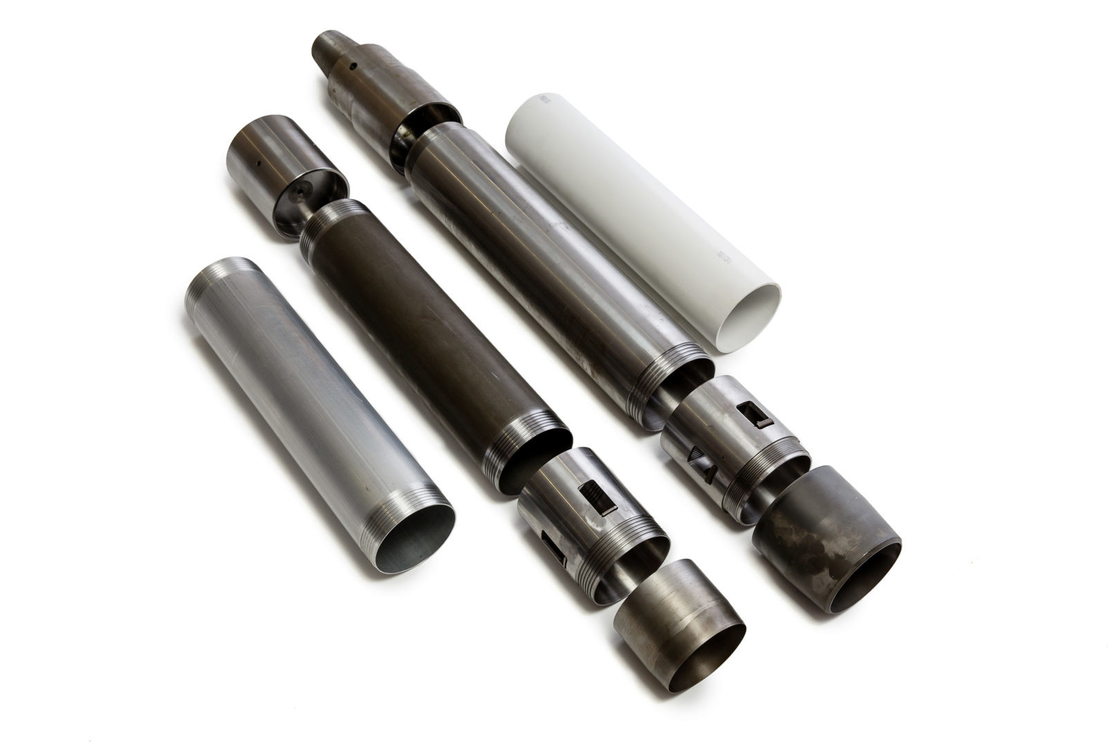

ซีรีส์ U100 ประกอบด้วยส่วนประกอบหลายอย่างซึ่งขึ้นอยู่กับการเลือก ซึ่งให้ตัวอย่างคลาส 1, 2 และ 3 ตามมาตรฐาน BS EN ISO 22475-1 และ Eurocode 7
ในดินเนื้อละเอียด การสุ่มตัวอย่างแบบไม่ถูกรบกวนมักทำได้โดยใช้เครื่องมือต่อไปนี้เพื่อให้เก็บตัวอย่างเพื่อทดสอบความแข็งแรงและความแข็ง
ระบบการสุ่มตัวอย่างสามประเภทมีดังนี้:
1. ระบบมาตรฐาน U100 (OS-TK/W)
2. ระบบซับพลาสติก U100 (OS-TK/W)
3. ระบบ U100T (OS-T/W)
ข้อมูลจำเพาะ:
พิมพ์ | OD สูงสุด * | นาที.รหัส* (มม.) | อัตราส่วนพื้นที่ |
ระบบมาตรฐาน | 118.6 | 104.4 | 29% |
ระบบซับพลาสติก | 123.8 | 101.6 | 48% |
แสดง 1 ถึง 2 จาก 2 รายการ
* ขนาดวัดจากฐานรองตัด
โปรดดูแผนภาพ
ระบบมาตรฐาน:
1. หลอดตัวอย่าง (เหล็กชุบแคดเมียมหรืออะลูมิเนียม)
2. Corecatcher (ไม่จำเป็น)
3. แท่นตัด (ขอบเรียบหรือหยัก)
ระบบไลเนอร์พลาสติก
4. ท่อเหล็ก (หุ้มพลาสติก)
5. Corecatcher (ไม่จำเป็น)
6. วงแหวนระยะห่าง
7. แท่นตัด (ขอบเรียบหรือหยัก)
