ตัวอย่าง U100

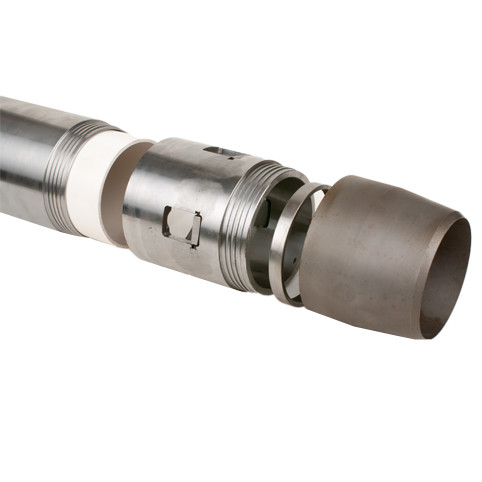

ระบบเก็บตัวอย่าง U100 สำหรับการตรวจสอบไซต์ทางธรณีเทคนิคและการสุ่มตัวอย่างดิน
การสำรวจพื้นที่ธรณีเทคนิคและการสุ่มตัวอย่างดิน
เมื่อไม่นานมานี้ เครื่องเจาะและเก็บตัวอย่างน้ำหนักเบาขนาดกะทัดรัดได้รับความนิยมอย่างมาก
หลายบริษัทผลิตเครื่องเก็บตัวอย่างดินขนาดกะทัดรัดที่ดีเยี่ยม ได้แก่ :
อุปกรณ์เก็บตัวอย่าง U100 สำหรับวิธีการเจาะดินและการสุ่มตัวอย่างนี้สามารถติดตั้งได้อย่างรวดเร็วบนรถพ่วงหลังรถ 4×4 หรือภายในรถตู้
เครื่องจักรที่ใช้ยางติดตามโดยทั่วไปสามารถเคลื่อนที่ไปรอบ ๆ พื้นที่ได้อย่างรวดเร็ว ทำให้เกิดความเสียหายกับพื้นผิวน้อยที่สุด ในขณะที่ได้ตัวอย่างชั้นดินที่มีคุณภาพดีซึ่งอยู่ใต้พื้นที่ โดยปกติจะมีความลึกประมาณ 10 เมตริกตัน แม้ว่าในสภาวะที่เอื้ออำนวย ความลึกนี้สามารถเพิ่มได้อย่างมาก
บริการสำรวจธรณีเทคนิคดำเนินงานนี้โดยใช้เครื่องจักรที่ติดตั้งค้อนทุบที่สามารถแทนที่ได้อย่างรวดเร็วด้วยหัวเจาะแบบหมุนที่ช่วยให้สามารถเจาะเข้าไปในชั้นหินรวมถึงการคว้านลึกถึง 50mtr
เครื่องมือตัดและเก็บตัวอย่างหลายประเภทได้รับการออกแบบเพื่อใช้กับการตรวจสอบภาคพื้นดินตื้นประเภทนี้
ถังคว้านคอนกรีต
ในหลายพื้นที่ จำเป็นต้องตัดผ่านคอนกรีตหรือแอสฟัลต์และวัสดุอื่น ๆ ที่มนุษย์สร้างขึ้นเพื่อเข้าถึงพื้นดินที่จะทำการตรวจสอบกระบอกตัด/คว้านคอนกรีตใช้สำหรับสิ่งนี้และประกอบด้วยท่อที่มีรองเท้าชุบเพชรที่สามารถตัดวัสดุที่แข็งที่สุดได้อย่างง่ายดาย รวมทั้งคอนกรีตเสริมเหล็กด้านบนของท่อมีตัวหมุนน้ำสำหรับฉีดน้ำหล่อเย็นดอกสว่านและล้างดอกสว่าน
หลอดเก็บตัวอย่างแบบมีหน้าต่างและแบบไม่มีหน้าต่าง
หลอดสุ่มตัวอย่างหน้าต่างมักจะยาว 1mtr – 2mtrพวกเขามีรองเท้าตัดที่ขอบด้านบนและช่องหรือหน้าต่างด้านข้างซึ่งช่วยให้เข้าถึงตัวอย่างได้โดยตรงพวกเขาถูกผลักลงไปที่พื้นด้วยตุ้มน้ำหนักหรือค้อนไฮดรอลิกการเก็บตัวอย่างขั้นสูงระหว่างการสุ่มตัวอย่างเมื่อจำเป็นเพื่อรักษาเสถียรภาพของชั้นที่ยุบตัว
หลอดเก็บตัวอย่างชนิดอื่นที่คล้ายกันไม่มีหน้าต่าง (ไม่มีหน้าต่าง) แต่มีแผ่นพลาสติกใสที่ถอดออกได้ซึ่งสามารถปิดผนึกได้เพื่อรักษาความสมบูรณ์ จากนั้นจึงตัดเปิดตามความยาวในห้องปฏิบัติการซึ่งมีการบันทึก วิเคราะห์ และทดสอบตัวอย่างโดยให้ข้อมูลตัวแทนที่ดีเยี่ยมเกี่ยวกับ เว็บไซต์ที่กำลังตรวจสอบ
ข้อมูลธรณีเทคนิคอื่นๆ สามารถรวบรวมได้ระหว่างการตรวจสอบภาคพื้นดินประเภทนี้
การทดสอบการเจาะมาตรฐาน (SPT) ถึง BS1377B
การทดสอบเพื่อประเมินระดับความแน่นของดินโดยการนับจำนวนครั้งในการขับช้อนสุ่มตัวอย่างขนาดมาตรฐาน 1′ (0.3 เมตร) โดยใช้น้ำหนัก 140 ปอนด์ (64 กิโลกรัม) ที่ตกลงมา 30″ (0.8 เมตร)
โพรบแบบไดนามิก (BS 1377 ตอนที่ 9)
การทดสอบนี้ทำขึ้นเพื่อหาค่าความต้านทานการซึมผ่านของดิน และประกอบด้วยการทิ้งค้อนลงบนทั่งที่ระยะ 300 มม. และที่อัตราระหว่าง 20 ถึง 60 ครั้งต่อนาทีทั่งเชื่อมต่อโดยตรงผ่านแท่งแข็งกับหัววัดซึ่งวางอยู่บนชั้นที่ฐานของรูการเป่าจะถูกนับและบันทึกทุกๆ 100 มม. ของการเจาะ
การสุ่มตัวอย่าง U100
นี่คือวิธีการสุ่มตัวอย่างโดยหลอดเก็บตัวอย่างถูกผลักลงไปในดิน (โดยปกติจะเป็นวัสดุประเภทดินเหนียว)ตัวอย่างจะถูกเก็บไว้ในหลอดโดยใช้นิ้วที่ฐานซึ่งจะจับเมื่อยกหลอดขึ้นจากฐานของรูมีหลายระบบสำหรับตัวอย่าง U100 – ระบบมาตรฐาน U100, ระบบซับพลาสติก U100 และระบบผนังบาง U100
